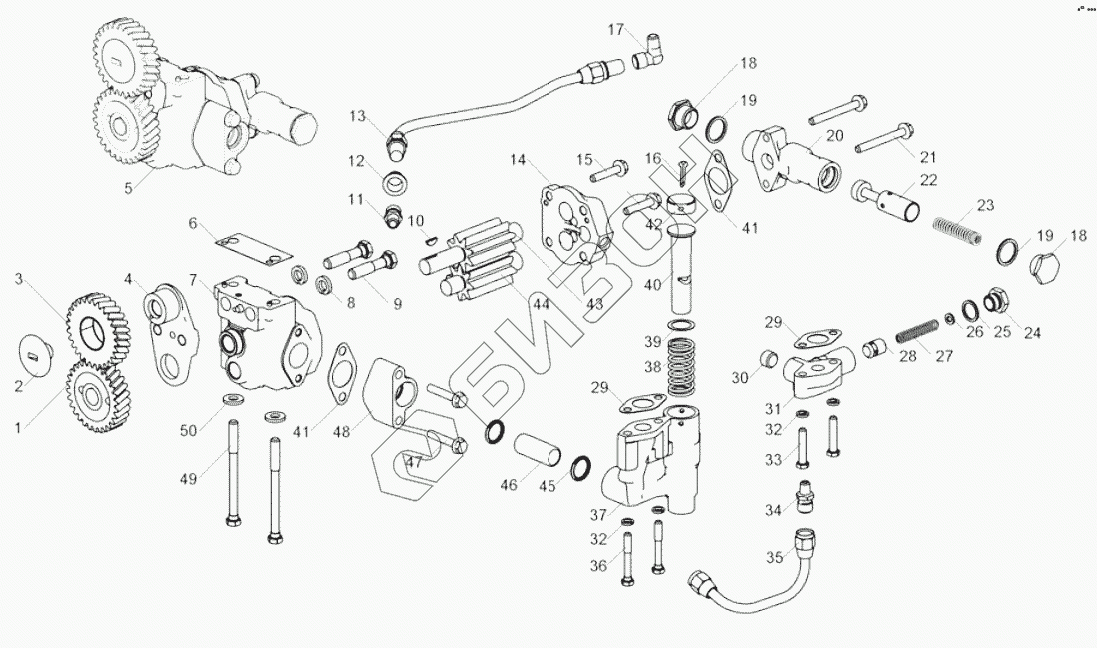

Графический каталог запасных частей к технике: ЯМЗ-238М2. Насос масляный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-1011230 | Шестерня ведомая |
Загрузка ...
|
|
| 2 | 236-1011217-В2 | Фланец упорный |
Загрузка ...
|
|
| 3 | 236-1011202-А | Шестерня промежуточная привода |
Загрузка ...
|
|
| 4 | 236-1011208-В | Ось промежуточной шестерни |
Загрузка ...
|
|
| 5 | 236-1011014-Г | Насос масляный в сборе |
Загрузка ...
|
|
| 6 | 236-1011380 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | 7511.1011015-10 | Корпус насоса в сборе |
Загрузка ...
|
|
| 8 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 9 | 310156-П2 | Болт |
Загрузка ...
|
|
| 10 | 4598246257 | Шпонка |
Загрузка ...
|
|
| 11 | 314612-П29 | Штуцер |
Загрузка ...
|
|
| 12 | 316166-П | Пробка |
Загрузка ...
|
|
| 13 | 236-1011098-Б3 | Трубка дифференциального клапана подводящая |
Загрузка ...
|
|
| 14 | 236-1011019-Г | Крышка масляного насоса с втулками в сборе |
Загрузка ...
|
|
| 15 | 8.9094 | Болт М8-6gх40-8.8 |
Загрузка ...
|
|
| 16 | 258071-П29 | Шплинт |
Загрузка ...
|
|
| 17 | 314537-П | Угольник |
Загрузка ...
|
|
| 18 | 236-1012067 | Пробка перепускного клапана |
Загрузка ...
|
|
| 19 | 238Б-1011066 | Прокладка |
Загрузка ...
|
|
| 20 | 238Б-1011050 | Корпус клапана |
Загрузка ...
|
|
| 21 | 8.9240 | Болт |
Загрузка ...
|
|
| 22 | 238Б-1011054 | Клапан |
Загрузка ...
|
|
| 23 | 236-1011058-Б | Пружина клапана |
Загрузка ...
|
|
| 24 | 204-1011370-Б | Пробка клапана |
Загрузка ...
|
|
| 25 | 236-1011371 | Прокладка |
Загрузка ...
|
|
| 26 | 252004-П29 | Шайба |
Загрузка ...
|
|
| 27 | 236-1011368-В | Пружина предохранительного клапана |
Загрузка ...
|
|
| 28 | 840-1011364 | Плунжер |
Загрузка ...
|
|
| 29 | 236-1011358-А | Прокладка фланца |
Загрузка ...
|
|
| 30 | 316135-П2 | Пробка |
Загрузка ...
|
|
| 31 | 236-1011365-Г | Корпус клапана |
Загрузка ...
|
|
| 32 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 33 | 201464-П29 | Болт М8х40 |
Загрузка ...
|
|
| 34 | 236-1011302 | Дроссель |
Загрузка ...
|
|
| 35 | 236-1011420-Г | Труба подводящая масляного радиатора в сборе |
Загрузка ...
|
|
| 36 | 200270-П29 | Болт |
Загрузка ...
|
|
| 37 | 236-1011060 | Корпус клапана |
Загрузка ...
|
|
| 38 | 240-1011057 | Пружина клапана дифференциального |
Загрузка ...
|
|
| 39 | 312668-П | Шайба |
Загрузка ...
|
|
| 40 | 240-1011055 | Клапан |
Загрузка ...
|
|
| 41 | 236-1011296 | Прокладка переднего фланца |
Загрузка ...
|
|
| 42 | 236-1011073 | Колпачок |
Загрузка ...
|
|
| 43 | 7511.1011040 | Шестерня подачи масла ведущая |
Загрузка ...
|
|
| 44 | 7511.1011030 | Шестерня подачи масла ведомая |
Загрузка ...
|
|
| 45 | 240-1005586-01 | Кольцо |
Загрузка ...
|
|
| 46 | 236-1011352-В | Трубка нагнетающей секции отводящая |
Загрузка ...
|
|
| 47 | 8.9237 | Болт |
Загрузка ...
|
|
| 48 | 236-1011293-В | Фланец |
Загрузка ...
|
|
| 49 | 310254-П2 | Болт |
Загрузка ...
|
|
| 50 | 312647-П2 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
