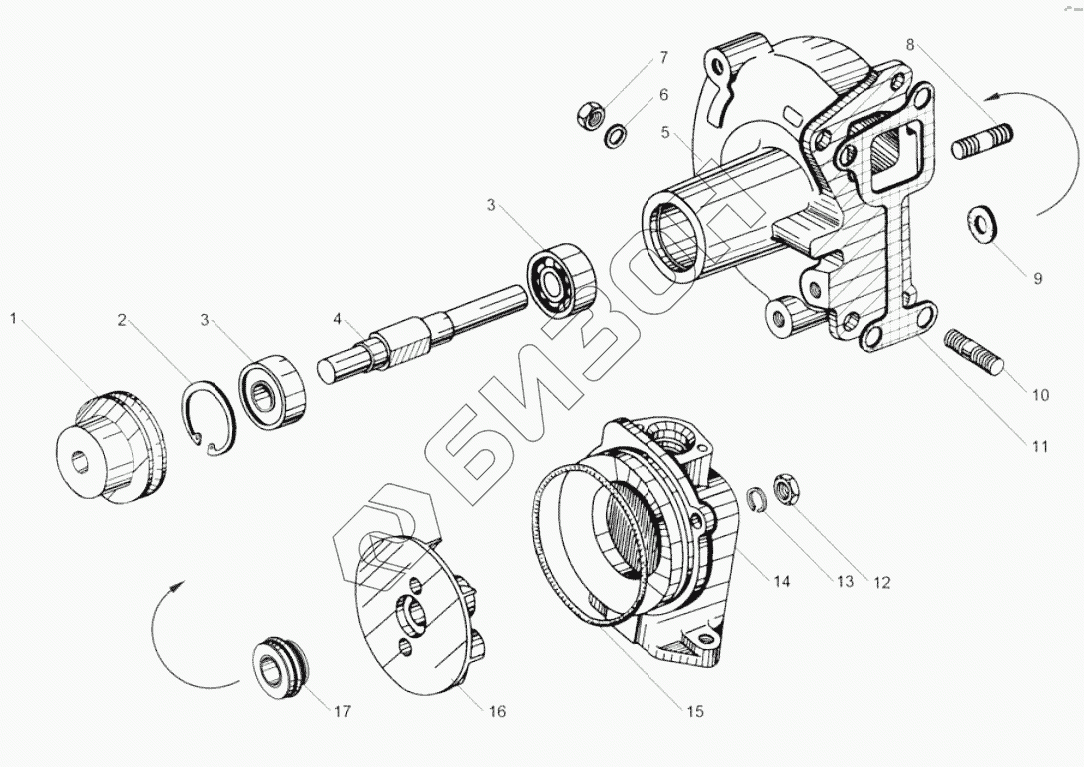

Графический каталог запасных частей к технике: ЯМЗ-238М2. Насос водяной
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 7511.1307010-02 | 7511.1307010-02 | Насос водяной в сборе |
Загрузка ...
|
|
| 1 | 236-1307216-Г1 | Шкив привода |
Загрузка ...
|
|
| 2 | 8401.1307136 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | 4619329125 | Подшипник 1160304К |
Загрузка ...
|
|
| 4 | 850.1307023-10 | Валик насоса |
Загрузка ...
|
|
| 5 | 236-1307015-Д | Корпус |
Загрузка ...
|
|
| 5 | 236-1307014-Д | Корпус водяного насоса в сборе |
Загрузка ...
|
|
| 6 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 7 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 8 | 216235-П29 | Шпилька |
Загрузка ...
|
|
| 9 | 240-1005582-Б | Кольцо уплотнительное |
Загрузка ...
|
|
| 10 | 310423-П29 | Шпилька |
Загрузка ...
|
|
| 10 | 216259-П29 | Шпилька |
Загрузка ...
|
|
| 11 | 7511.1307048 | Прокладка |
Загрузка ...
|
|
| 12 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 13 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 14 | 236-1307084-А | Патрубок водяного насоса |
Загрузка ...
|
|
| 15 | 2531112302 | Кольцо 112-120-46-2-1 |
Загрузка ...
|
|
| 16 | 236-1307032-В2 | Крыльчатка водяного насоса |
Загрузка ...
|
|
| 17 | 8.8716 | Уплотнения торцовое «КАСО» AAHU 19x40/44x11 QPFNQ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
