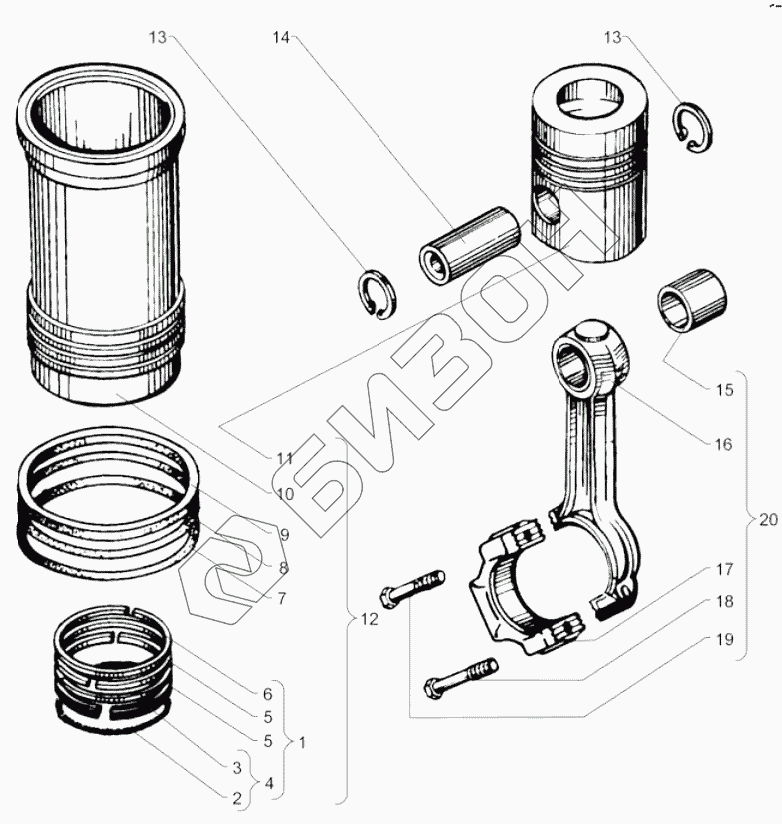

Графический каталог запасных частей к технике: ЯМЗ-238М2. Поршень и шатун
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-131Т | Кольца поршневые, комплект на один поршень |
Загрузка ...
|
|
| 2 | 236-1004038-Б | Расширитель маслосъемного кольца |
Загрузка ...
|
|
| 3 | 236-1004035-В | Кольцо поршневое маслосъемное |
Загрузка ...
|
|
| 4 | 236-1004034 | Кольцо поршневое маслосъемное с расширителем в сборе |
Загрузка ...
|
|
| 5 | 236-1004032-А3 | Кольцо поршневое компрессионное второе |
Загрузка ...
|
|
| 6 | 236-1004030-Б | Кольцо поршневое компрессионное верхнее |
Загрузка ...
|
|
| 7 | 236-1002023 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | 236-1002024-А | Кольцо уплотнительное верхнее |
Загрузка ...
|
|
| 9 | 236-1002040-А | Кольцо антикавитационное |
Загрузка ...
|
|
| 10 | 236-1002021-Б2 | Гильза цилиндра |
Загрузка ...
|
|
| 11 | 236-1004015-Д | Поршень |
Загрузка ...
|
|
| 12 | 236-1004005-Б2 | Гильза, поршень, уплотнительные и поршневые кольца |
Загрузка ...
|
|
| 13 | 236-1004022-Б2 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | 236-1004020 | Палец поршневой |
Загрузка ...
|
|
| 14 | 236-1004020-01 | Палец поршневой |
Загрузка ...
|
|
| 15 | 840.1006026-10 | Втулка шатуна задняя |
Загрузка ...
|
|
| 16 | 236-1004050-В2 | Шатун |
Загрузка ...
|
|
| 17 | 236-1004055-Г2 | Крышка шатуна |
Загрузка ...
|
|
| 18 | 236-1004063-Б3 | Болт крышки шатуна длинный |
Загрузка ...
|
|
| 19 | 236-1004062-Б3 | Болт крепления шатуна короткий |
Загрузка ...
|
|
| 20 | 236-1004045-Б3 | Шатун в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
