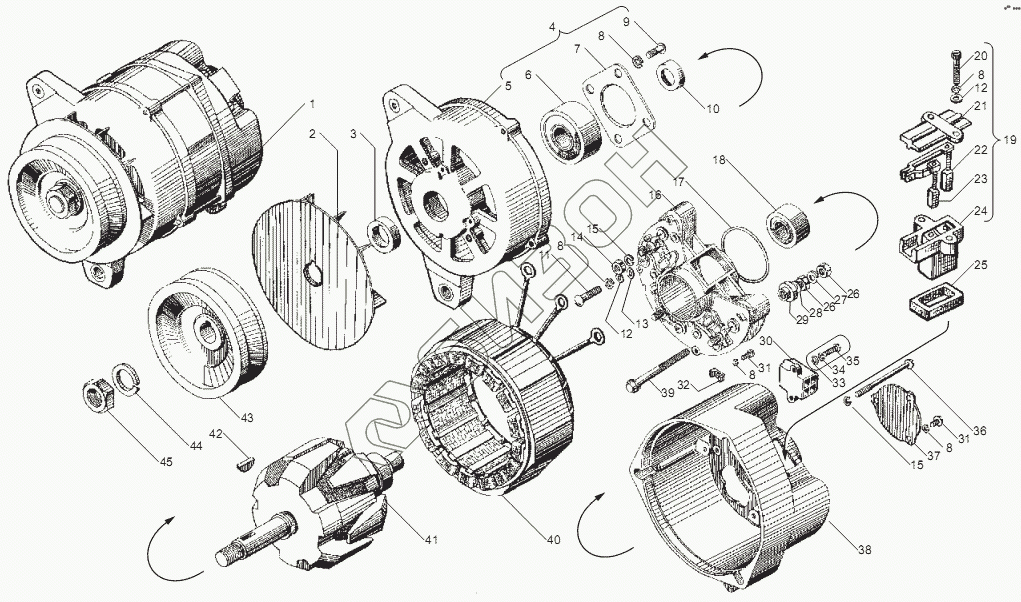

Графический каталог запасных частей к технике: ЯМЗ-238НД3, НД4, НД5. Генератор 3862.3701
1
2
3
4
5
6
7
8
8
8
8
8
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1-МЮ-37 | 1-МЮ-37 | Шайба |
Загрузка ...
|
|
| 1 | 3862.3701 | Генератор в сборе |
Загрузка ...
|
|
| 2 | 3802.3701055 | Вентилятор |
Загрузка ...
|
|
| 3 | 3802.3701054 | Втулка |
Загрузка ...
|
|
| 4 | 3802.3701400 | Крышка в сборе |
Загрузка ...
|
|
| 5 | 3802.3701401 | Крышка со стороны привода |
Загрузка ...
|
|
| 6 | В6-1180304КС9 | Подшипник В6-1180304КС9 |
Загрузка ...
|
|
| 7 | 3802.3701404 | Шайба специальная |
Загрузка ...
|
|
| 8 | Х-4001-Т | Шайба |
Загрузка ...
|
|
| 9 | 3802.3701406 | Винт специальный |
Загрузка ...
|
|
| 10 | 5702.3701214 | Втулка распорная |
Загрузка ...
|
|
| 11 | МХ-0139 | Винт |
Загрузка ...
|
|
| 12 | 8Х-1497 | Шайба |
Загрузка ...
|
|
| 13 | МХ-0439-Т | Шайба |
Загрузка ...
|
|
| 14 | 8Х-1533 | Гайка |
Загрузка ...
|
|
| 15 | Х-1482-Т | Шайба |
Загрузка ...
|
|
| 16 | 3417913000 | Блок БПВ7-100-02 |
Загрузка ...
|
|
| 17 | 3802.3701308 | Кольцо уплотни-тельное |
Загрузка ...
|
|
| 18 | В6-180603КС9 | Подшипник В6-180603КС9 |
Загрузка ...
|
|
| 19 | Г250П1-3701010 | Щеткодержатель в сборе |
Загрузка ...
|
|
| 20 | Г250-3701016 | Болт специальный |
Загрузка ...
|
|
| 21 | Г250П1-3701012 | Крышка щеткодержателя |
Загрузка ...
|
|
| 22 | Г250П1-3701030 | Щетка |
Загрузка ...
|
|
| 23 | Г250П1-3701020 | Щетка |
Загрузка ...
|
|
| 24 | Г250П1-3701011 | Щеткодержатель |
Загрузка ...
|
|
| 25 | 3802.3701007 | Прокладка уплотнительная |
Загрузка ...
|
|
| 26 | 8X-1537 | Гайка |
Загрузка ...
|
|
| 27 | MX-0246-T | Шайба |
Загрузка ...
|
|
| 28 | X-4069-T | Шайба |
Загрузка ...
|
|
| 29 | 3802.3701319 | Втулка |
Загрузка ...
|
|
| 30 | 3802.3701306 | Колодка |
Загрузка ...
|
|
| 31 | 7X-1542 | Винт |
Загрузка ...
|
|
| 32 | BK14-3708053 | Скоба |
Загрузка ...
|
|
| 33 | M11-40028 | Шайба |
Загрузка ...
|
|
| 34 | X-1012-T | Шайба |
Загрузка ...
|
|
| 35 | 8X4166 | Винт |
Загрузка ...
|
|
| 36 | 3802.3701061 | Винт стяжной |
Загрузка ...
|
|
| 37 | 3812.3701060 | Крышка подшипника |
Загрузка ...
|
|
| 38 | 3802.3701301 | Крышка со стороны контактных колец |
Загрузка ...
|
|
| 38 | 3802.3701300 | Крышка со стороны контактных колец |
Загрузка ...
|
|
| 39 | 3802.3701309 | Болт контактный |
Загрузка ...
|
|
| 40 | 3812.3701100 | Статор |
Загрузка ...
|
|
| 41 | 2907.3771200 | Ротор |
Загрузка ...
|
|
| 42 | 45 9824 1264 | Шпонка |
Загрузка ...
|
|
| 43 | Г288А-3701051 | Шкив генератора Г-287Е |
Загрузка ...
|
|
| 44 | MX-0234-T | Шайба |
Загрузка ...
|
|
| 45 | MX-0235 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
