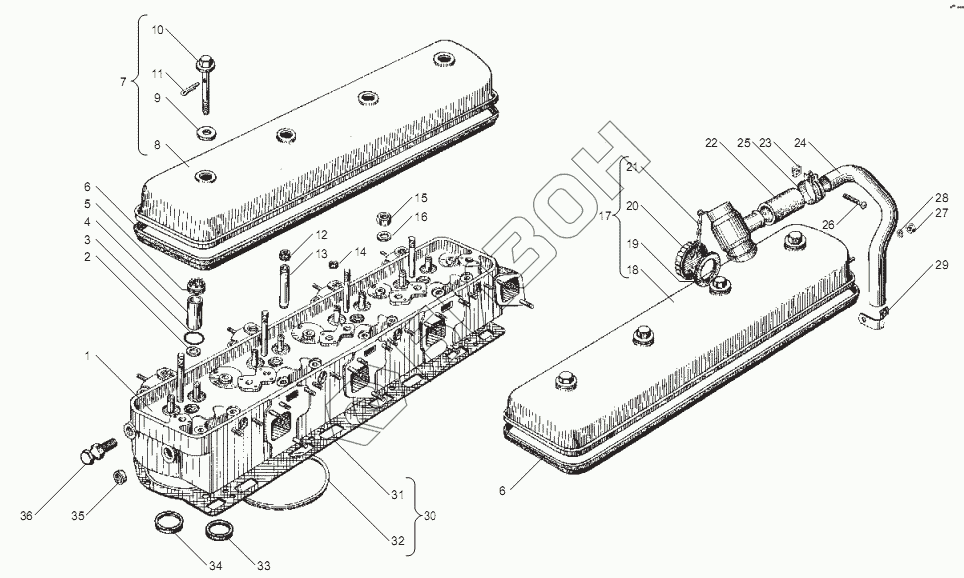

Графический каталог запасных частей к технике: ЯМЗ-238НД3, НД4, НД5. Головка цилиндров
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 316198-П29 | 316198-П29 | Пробка |
Загрузка ...
|
|
| 238-1014170 | 238-1014170 | Болт крепления кляммера |
Загрузка ...
|
|
| 236-1014104 | 236-1014104 | Сапун с маслоналивным патрубком в сборе |
Загрузка ...
|
|
| 238-1003245-A2 | 238-1003245-A2 | Крышка головки цилиндров с патрубком и винтами в сборе |
Загрузка ...
|
|
| 1 | 238-1003013-Ж | Головка цилиндров в сборе |
Загрузка ...
|
|
| 2 | 312472-П34 | Шайба |
Загрузка ...
|
|
| 3 | 236-1003114-B2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | 236-1003112-B | Стакан форсунки |
Загрузка ...
|
|
| 5 | 236-1003113 | Гайка крепления стакана форсунки |
Загрузка ...
|
|
| 6 | 238-1003270 | Прокладка крышки головки цилиндров |
Загрузка ...
|
|
| 7 | 238-1003244-A | Крышка головки цилиндров с болтами в сборе |
Загрузка ...
|
|
| 8 | 238-1003260-Б | Крышка головки цилиндров в сборе |
Загрузка ...
|
|
| 9 | 204A-1003278 | Прокладка |
Загрузка ...
|
|
| 10 | 236-1003272 | Болт крепления крышки |
Загрузка ...
|
|
| 11 | 258039-П29 | Шплинт |
Загрузка ...
|
|
| 12 | 236-1007262 | Манжета уплотнительная впускного клапана в сборе |
Загрузка ...
|
|
| 13 | 236-1007032-БР | Втулка клапана направляющая |
Загрузка ...
|
|
| 14 | 313992-П | Заглушка |
Загрузка ...
|
|
| 15 | 311423-П5 | Гайка |
Загрузка ...
|
|
| 16 | 312399-П2 | Шайба |
Загрузка ...
|
|
| 17 | 238-1003256-B3 | Крышка головки цилиндров с сапуном в сборе |
Загрузка ...
|
|
| 18 | 238-1003261-Г2 | Крышка в сборе |
Загрузка ...
|
|
| 19 | 201-1114065-A2 | Прокладка крышки маслоналивного патрубка |
Загрузка ...
|
|
| 20 | 201-1114060-A | Крышка маслоналивного патрубка в сборе |
Загрузка ...
|
|
| 21 | 201-1114064-A | Цепочка |
Загрузка ...
|
|
| 22 | 240-1014275 | Рукав |
Загрузка ...
|
|
| 23 | 251086-П29 | Гайка М5 |
Загрузка ...
|
|
| 24 | 238-1014266 | Трубка отвода газов |
Загрузка ...
|
|
| 25 | 288010-П29 | Хомут 38 стяжной |
Загрузка ...
|
|
| 26 | 220086-П29 | Винт М5х30 |
Загрузка ...
|
|
| 27 | 250510-П29 | Гайка |
Загрузка ...
|
|
| 28 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 29 | 315450-П29 | Кляммер |
Загрузка ...
|
|
| 30 | 238-1003206-A3 | Прокладка головки цилиндров |
Загрузка ...
|
|
| 31 | 238-1003210-B6 | Прокладка головки цилиндров |
Загрузка ...
|
|
| 31 | 238-1003210-B2 | Прокладка головки цилиндров |
Загрузка ...
|
|
| 32 | 22 4831 2800 | Кольцо Ф-4 фторопластовое |
Загрузка ...
|
|
| 33 | 236-1003108-Б | Седло впускного клапана |
Загрузка ...
|
|
| 34 | 236-1003110-B4 | Седло выпускного клапана |
Загрузка ...
|
|
| 35 | 313934-П | Заглушка |
Загрузка ...
|
|
| 36 | 236-1003330 | Рым-болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
