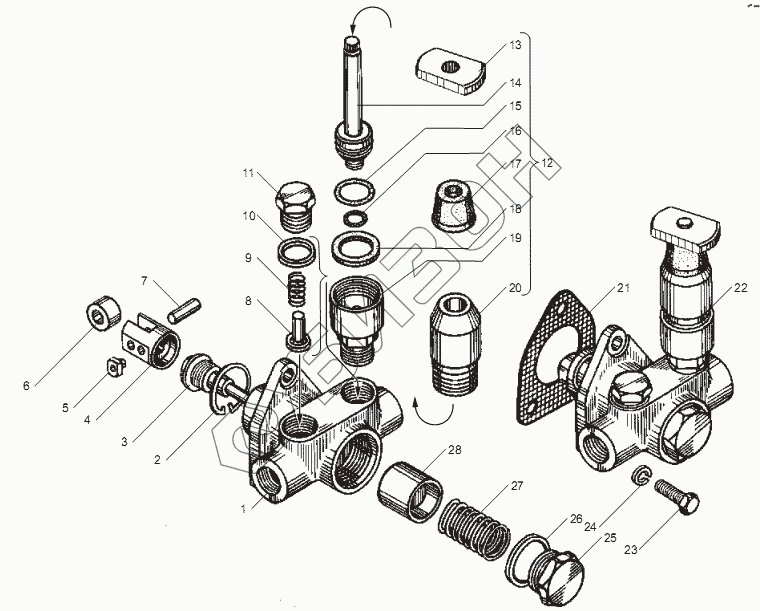

Графический каталог запасных частей к технике: ЯМЗ-238НД3, НД4, НД5. Насос топливоподкачивающий
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-1106213-Б | Корпус топливоподкачивающего насоса в сборе |
Загрузка ...
|
|
| 2 | 236-1106256 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | 33.1106222 | Шток толкателя со втулкой в сборе |
Загрузка ...
|
|
| 4 | 236-1106240 | Толкатель поршня |
Загрузка ...
|
|
| 5 | 236-1106246 | Сухарь толкателя |
Загрузка ...
|
|
| 6 | 236-1106242 | Ролик толкателя |
Загрузка ...
|
|
| 7 | 42.1106244-10 | Ось ролика |
Загрузка ...
|
|
| 8 | 236-1106264 | Клапан топливоподкачивающего насоса |
Загрузка ...
|
|
| 9 | 236-1106272 | Пружина клапана |
Загрузка ...
|
|
| 10 | 852212 | Шайба |
Загрузка ...
|
|
| 11 | 236-1106276 | Пробка клапана |
Загрузка ...
|
|
| 12 | 236-1106288-В | Насос топливоподкачивающий в сборе |
Загрузка ...
|
|
| 13 | 236-1106314-В | Рукоятка |
Загрузка ...
|
|
| 14 | 236-1106298-Е | Поршень топливопрокачивающего насоса со штоком в сборе |
Загрузка ...
|
|
| 15 | 236-1110479 | Кольцо уплотнительное втулки вала рычага |
Загрузка ...
|
|
| 16 | 25 3111 3053 | Кольцо 006-010-25-2-1 |
Загрузка ...
|
|
| 17 | 236-1106342 | Колпачок защитный |
Загрузка ...
|
|
| 18 | 236-1106306-Б | Кольцо |
Загрузка ...
|
|
| 19 | 236-1106324-Г | Корпус цилиндра |
Загрузка ...
|
|
| 20 | 236-1106292-E | Цилиндр |
Загрузка ...
|
|
| 21 | 240-1106285 | Прокладка заглушки и фланца |
Загрузка ...
|
|
| 22 | 236-1106210-A2 | Насос топливоподкачивающий в сборе |
Загрузка ...
|
|
| 23 | 201420-П29 | Болт М6х20 |
Загрузка ...
|
|
| 24 | 252134-П29 | Шайба пружинная |
Загрузка ...
|
|
| 25 | 236-1106234-A | Пробка пружины |
Загрузка ...
|
|
| 26 | 33.1112342 | Кольцо уплотнительное |
Загрузка ...
|
|
| 27 | 236-1106232 | Пружина поршня |
Загрузка ...
|
|
| 28 | 236-1106228 | Поршень топливоподкачивающего насоса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
