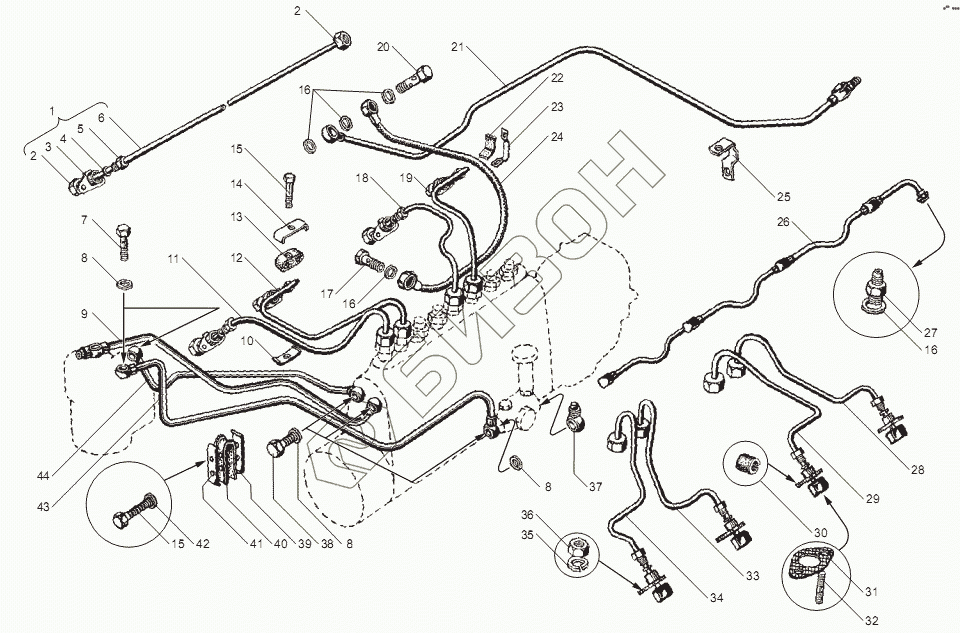

Графический каталог запасных частей к технике: ЯМЗ-238НД3, НД4, НД5. Трубопроводы топливные
1
2
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 312670-П29 | 312670-П29 | Шайба |
Загрузка ...
|
|
| 1 | 238-1104308-Д | Трубка высокого давления в сборе |
Загрузка ...
|
|
| 2 | 314721-П29 | Гайка |
Загрузка ...
|
|
| 3 | 7511.1104345 | Фланец |
Загрузка ...
|
|
| 4 | 7511.1104342 | Шайба |
Загрузка ...
|
|
| 5 | 7511.1104359 | Втулка нажимная |
Загрузка ...
|
|
| 6 | 238-1104340-Д | Трубка высокого давления |
Загрузка ...
|
|
| 7 | 310260-П2 | Болт |
Загрузка ...
|
|
| 8 | 312326-П34 | Шайба уплотнительная |
Загрузка ...
|
|
| 9 | 236-1104384-В | Трубка отводящая в сборе |
Загрузка ...
|
|
| 10 | 240-1104459 | Скоба |
Загрузка ...
|
|
| 11 | 238-1104310-Д | Трубка высокого давления 1-ой секции |
Загрузка ...
|
|
| 12 | 238-1104312-Д | Трубка высокого давления 2-ой секции |
Загрузка ...
|
|
| 13 | 240-1104350 | Прокладка |
Загрузка ...
|
|
| 14 | 240-1104458 | Скоба крепления воздухопроводов |
Загрузка ...
|
|
| 15 | 201422-П29 | Болт М6х25 |
Загрузка ...
|
|
| 16 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 17 | 310122-П2 | Болт М10х1х22 |
Загрузка ...
|
|
| 18 | 238-1104318-Д | Трубка высокого давления 5-ой секции |
Загрузка ...
|
|
| 19 | 238-1104320-Д | Трубка высокого давления 6-ой секции |
Загрузка ...
|
|
| 20 | 310239-П29 | Болт |
Загрузка ...
|
|
| 21 | 240-1104346-В | Трубка отводящая в сборе |
Загрузка ...
|
|
| 22 | 240-1104337 | Прокладка кляммера |
Загрузка ...
|
|
| 23 | 315492-П29 | Кляммер |
Загрузка ...
|
|
| 24 | 236-1104334 | Трубка отвода топлива от плунжерных пар в сборе |
Загрузка ...
|
|
| 25 | 315484-П29 | Кляммер |
Загрузка ...
|
|
| 26 | 238-1104370-Б | Трубка дренажная в сборе |
Загрузка ...
|
|
| 27 | 314650-П29 | Ниппель |
Загрузка ...
|
|
| 28 | 238-1104324-Д | Трубка высокого давления 8-ой секции |
Загрузка ...
|
|
| 29 | 238-1104322-Д | Трубка высокого давления 7-ой секции |
Загрузка ...
|
|
| 30 | 7511.1104344 | Уплотнитель |
Загрузка ...
|
|
| 31 | 240-1104368 | Прокладка |
Загрузка ...
|
|
| 32 | 216233-П29 | Шпилька |
Загрузка ...
|
|
| 33 | 238-1104316-Д | Трубка высокого давления 4-ой секции |
Загрузка ...
|
|
| 34 | 238-1104314-Д | Трубка высокого давления 3-ей секции |
Загрузка ...
|
|
| 35 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 36 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 37 | 236-1104430 | Наконечник трубки |
Загрузка ...
|
|
| 38 | 310096-П2 | Болт специальный М14х1,5х30 |
Загрузка ...
|
|
| 39 | 236-1104441 | Скоба |
Загрузка ...
|
|
| 40 | 236-1104457-Б | Прокладка |
Загрузка ...
|
|
| 41 | 236-1104440 | Скоба |
Загрузка ...
|
|
| 42 | 252134-П2 | Шайба пружинная |
Загрузка ...
|
|
| 43 | 238-1104422-Д | Трубка отводящая в сборе |
Загрузка ...
|
|
| 44 | 236-1104426-Г | Трубка подводящая в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
