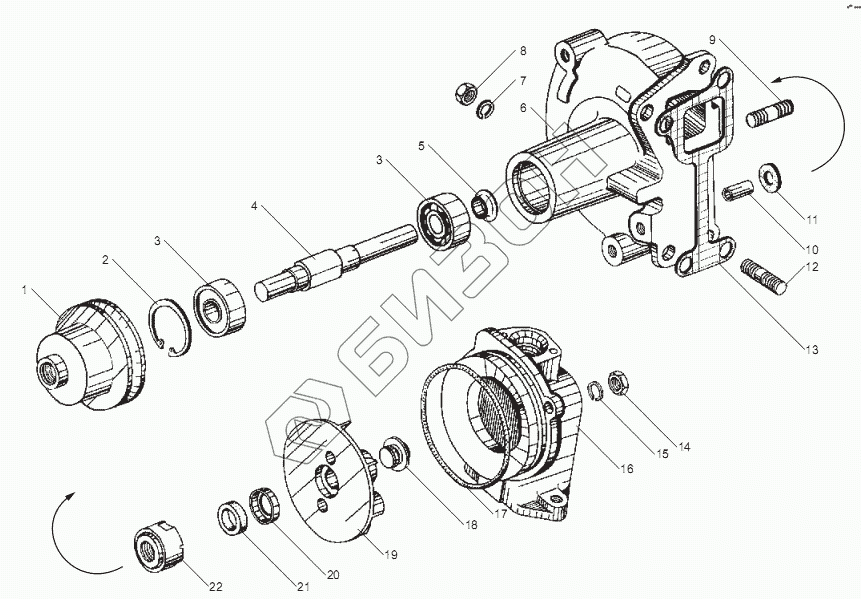

Графический каталог запасных частей к технике: ЯМЗ-238НД3, НД4, НД5. Водяной насос
236-1307010-Б1
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236-1307010-Б1 | 236-1307010-Б1 | Насос водяной в сборе |
Загрузка ...
|
|
| 1 | 236-1307216-Г | Шкив привода |
Загрузка ...
|
|
| 2 | 8401.1307136 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | 46 1932 9125 | Подшипник 1160304К |
Загрузка ...
|
|
| 4 | 850.1307023 | Валик насоса |
Загрузка ...
|
|
| 5 | 840.1307026 | Водосбрасыватель |
Загрузка ...
|
|
| 6 | 236-1307014-Д | Корпус водяного насоса в сборе |
Загрузка ...
|
|
| 6 | 236-1307015-Д | Корпус |
Загрузка ...
|
|
| 7 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 8 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 9 | 216526-П29 | Шпилька |
Загрузка ...
|
|
| 10 | 236-1307017-Г | Втулка уплотнительного кольца |
Загрузка ...
|
|
| 11 | 240-1005582-Б | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | 310423-П29 | Шпилька |
Загрузка ...
|
|
| 13 | 236-1307048-Б | Прокладка |
Загрузка ...
|
|
| 14 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 15 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 16 | 236-1307084 | Патрубок водяного насоса |
Загрузка ...
|
|
| 17 | 25 3111 2302 | Кольцо 112-120-46-2-1 |
Загрузка ...
|
|
| 18 | 236-1307078 | Заглушка крыльчатки |
Загрузка ...
|
|
| 19 | 236-1307030-B | Крыльчатка в сборе |
Загрузка ...
|
|
| 19 | 236-1307032-B | Крыльчатка |
Загрузка ...
|
|
| 20 | 850.1307062 | Манжета |
Загрузка ...
|
|
| 21 | 850.1307039 | Втулка |
Загрузка ...
|
|
| 22 | 850.1307031 | Уплотнение торцовое в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
