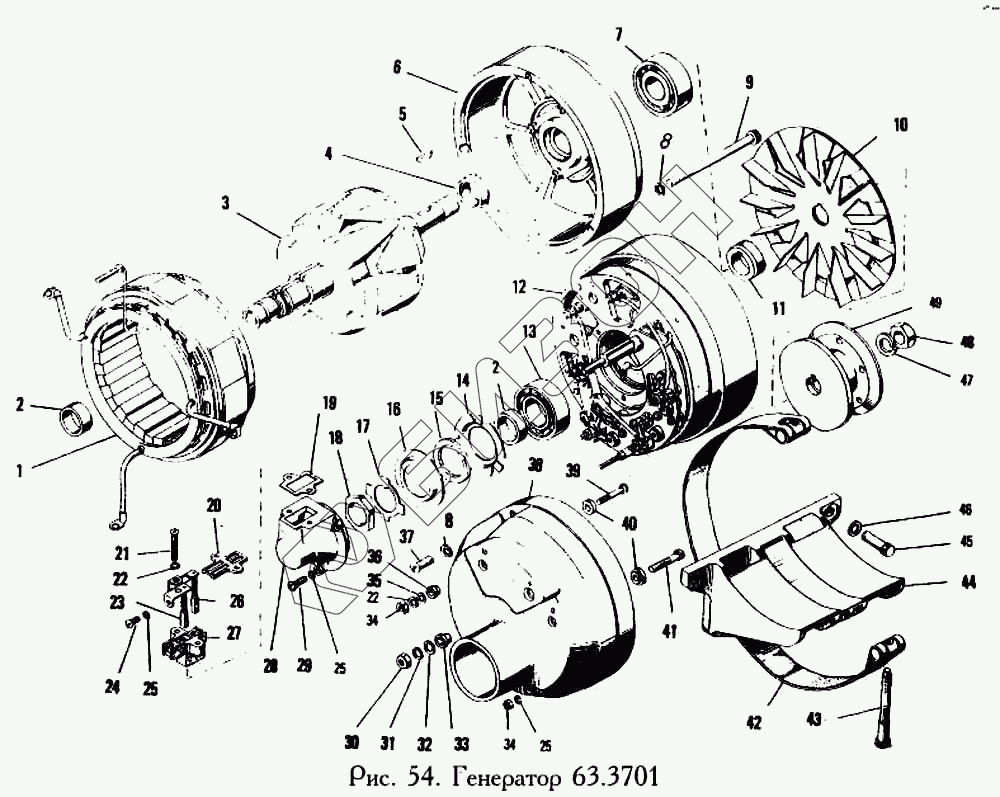

Графический каталог запасных частей к технике: ЯМЗ-240. Генератор 63.3701
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
20
21
22
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 63.3701 | 63.3701 | Генератор в сборе |
Загрузка ...
|
|
| 1 | Г263А-3701100-А | Статор в сборе |
Загрузка ...
|
|
| 2 | Г256-3701003 | Втулка |
Загрузка ...
|
|
| 3 | Г256-3701200-Б | Ротор в сборе |
Загрузка ...
|
|
| 4 | Г256-3701005 | Кольцо упорное |
Загрузка ...
|
|
| 5 | Х-4148 | Шпонка сегментная |
Загрузка ...
|
|
| 6 | Г263-3701400 | Крышка со стороны привода в сборе |
Загрузка ...
|
|
| 7 | 6-305А | Подшипник шариковый радиальный однорядный 25х62х17 |
Загрузка ...
|
|
| 8 | Х-4069 | Шайба |
Загрузка ...
|
|
| 9 | Г290-3701080 | Болт стяжной |
Загрузка ...
|
|
| 10 | Г290А-3701055 | Вентилятор в сборе |
Загрузка ...
|
|
| 11 | Г256-3701054 | Втулка |
Загрузка ...
|
|
| 12 | Г263А-3701300 | Крышка в сборе |
Загрузка ...
|
|
| 13 | 6-206АК | Подшипник шариковый радиальный однорядный 30х62х16 |
Загрузка ...
|
|
| 14 | Г290-3701022 | Держатель сальника внутренний |
Загрузка ...
|
|
| 15 | Г256-3701021 | Кольцо войлочное |
Загрузка ...
|
|
| 16 | Г290-3701023 | Держатель сальника наружный |
Загрузка ...
|
|
| 17 | Г256-3701013 | Шайба стопорная |
Загрузка ...
|
|
| 18 | Г256-3701042 | Гайка |
Загрузка ...
|
|
| 20 | Г250А1-3701012 | Крышка щеткодержателя |
Загрузка ...
|
|
| 21 | М42-3728009 | Винт |
Загрузка ...
|
|
| 22 | МП-41081 | Шайба пружинная |
Загрузка ...
|
|
| 23 | Г263А-3701030 | Щетка в сборе |
Загрузка ...
|
|
| 24 | Х-4237 | Винт |
Загрузка ...
|
|
| 25 | Х-4001 | Шайба пружинная |
Загрузка ...
|
|
| 26 | Г263А-3701020 | Щетка в сборе |
Загрузка ...
|
|
| 27 | Г250А 1-3701011 | Щеткодержатель |
Загрузка ...
|
|
| 28 | Г256-3701002 | Основание щеткодержателя |
Загрузка ...
|
|
| 29 | НО-0603 | Винт |
Загрузка ...
|
|
| 30 | 8Х-1537М | Гайка |
Загрузка ...
|
|
| 31 | МХ-0246 | Шайба |
Загрузка ...
|
|
| 32 | СТ221-3708013 | Шайба |
Загрузка ...
|
|
| 33 | Г287-3701319 | Втулка изоляционная |
Загрузка ...
|
|
| 34 | МП-90118 | Гайка |
Загрузка ...
|
|
| 35 | МХ-0276 | Шайба |
Загрузка ...
|
|
| 36 | Г250А1-3701319 | Втулка изоляционная |
Загрузка ...
|
|
| 37 | Г214-3701407 | Винт |
Загрузка ...
|
|
| 38 | 633701640 | Кожух |
Загрузка ...
|
|
| 39 | Г12-3701191-Б | Болт контактный |
Загрузка ...
|
|
| 40 | Г26-3701133 | Втулка изоляционная |
Загрузка ...
|
|
| 41 | Г12-3701181-Б | Болт контактный |
Загрузка ...
|
|
| 42 | 240-3701706-В | Хомут |
Загрузка ...
|
|
| 43 | 240-3708720 | Болт |
Загрузка ...
|
|
| 44 | 240-3701774-А2 | Кронштейн |
Загрузка ...
|
|
| 45 | 310209-П29 | Болт М12х1,25х30 |
Загрузка ...
|
|
| 46 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 47 | МХ-0234 | Шайба пружинная |
Загрузка ...
|
|
| 48 | МХ-0235А | Гайка |
Загрузка ...
|
|
| 49 | Г263-3701050 | Фланец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
