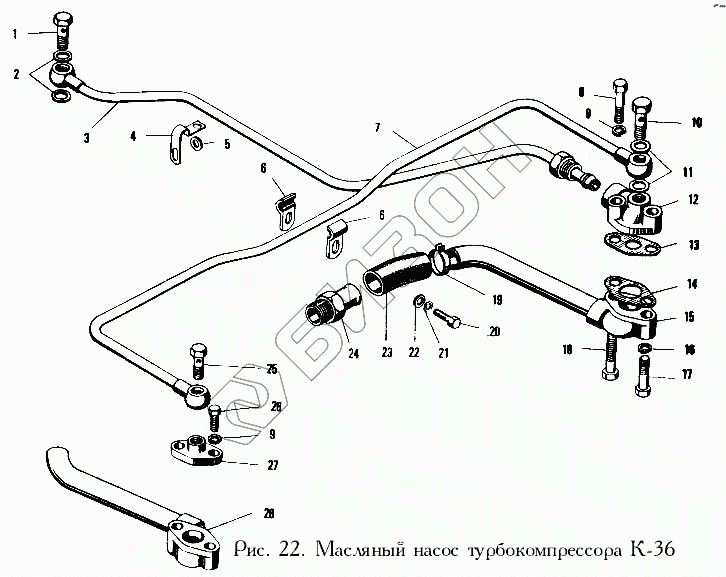

Графический каталог запасных частей к технике: ЯМЗ-240. Масляный насос турбокомпрессора К-36
1
2
3
4
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 240Н-1017218 | Болт специальный |
Загрузка ...
|
|
| 2 | 312630-П | Шайба |
Загрузка ...
|
|
| 3 | 240МН-1017140 | Трубка подвода масла к правому турбокомпрессору |
Загрузка ...
|
|
| 4 | 315485-П29 | Кляммер |
Загрузка ...
|
|
| 5 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 6 | 238Н-1017152 | Скоба крепления трубки |
Загрузка ...
|
|
| 7 | 240НМ-1017208 | Трубка подвода масла к левому турбокомпрессору |
Загрузка ...
|
|
| 8 | 200315-П29 | Болт М10х40 |
Загрузка ...
|
|
| 9 | 252156-П2 | Шайба пружинная |
Загрузка ...
|
|
| 10 | 310260-П29 | Болт М14х1,5х35 |
Загрузка ...
|
|
| 11 | 312326-П | Шайба 14 |
Загрузка ...
|
|
| 12 | 240НМ-1017222 | Фланец правого турбокомпрессора (Сталь) |
Загрузка ...
|
|
| 13 | 238-1118225 | Прокладка (Паронит) |
Загрузка ...
|
|
| 14 | 238Ф-1118322 | Прокладка фланца трубы |
Загрузка ...
|
|
| 15 | 240НМ-1118352 | Трубка отвода масла от правого турбокомпрессора |
Загрузка ...
|
|
| 16 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 17 | 201505-П29 | Болт М10х45 |
Загрузка ...
|
|
| 18 | 200329-П29 | Болт М10х100 (Сталь) |
Загрузка ...
|
|
| 19 | 288010-П29 | Хомут 38 стяжной |
Загрузка ...
|
|
| 20 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 21 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 22 | 252005-П2 | Шайба 8 |
Загрузка ...
|
|
| 23 | 240-1014138 | Патрубок переходной |
Загрузка ...
|
|
| 24 | 240НМ-1118356 | Штуцер (Сталь) |
Загрузка ...
|
|
| 25 | 310096-П29 | Болт |
Загрузка ...
|
|
| 26 | 201495-П29 | Болт М10х20 |
Загрузка ...
|
|
| 27 | 238Ф-1118224 | Фланец турбокомпрессора |
Загрузка ...
|
|
| 28 | 240НМ-1118353 | Трубка отвода масла от левого турбокомпрессора |
Загрузка ...
|
