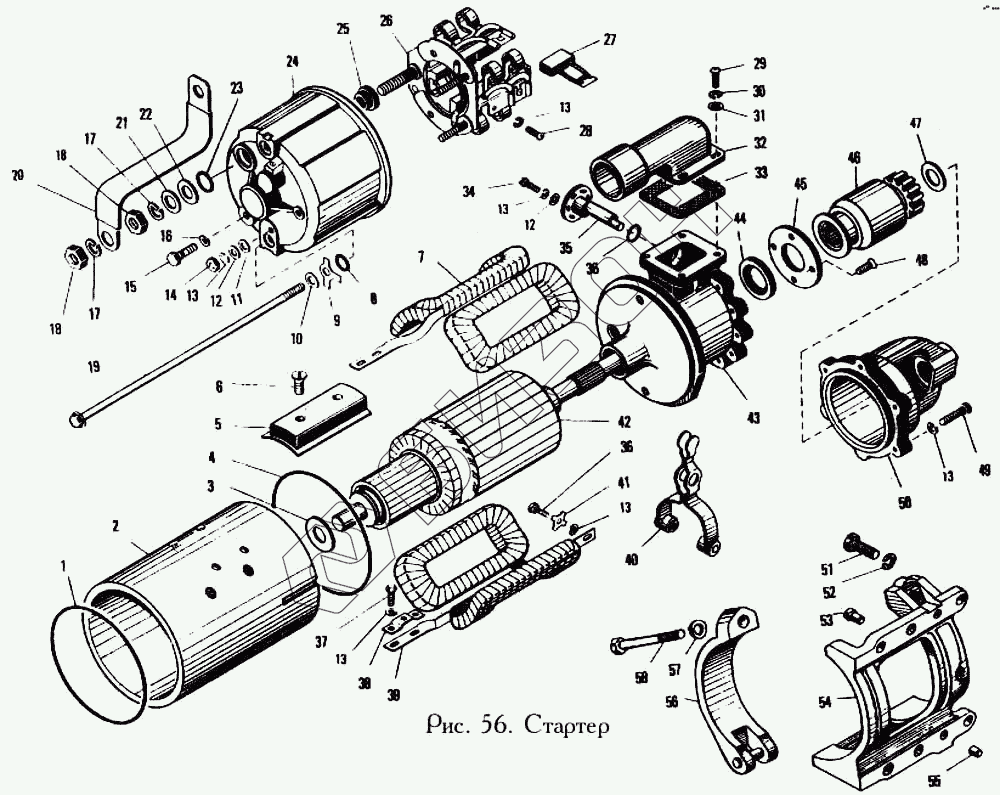

Графический каталог запасных частей к технике: ЯМЗ-240. Стартер
1
3
4
5
6
7
8
9
10
11
12
12
13
13
13
13
13
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
27
28
29
30
31
32
34
35
36
37
37
38
39
41
42
43
44
45
46
48
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СТ26-3708104 | СТ26-3708104 | Прокладка корпуса |
Загрузка ...
|
|
| 1 | СТ103А-3708338 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | МХ-0523 | Шайба |
Загрузка ...
|
|
| 4 | СТ103А-3708046 | Кольцо уплотнительное |
Загрузка ...
|
|
| 5 | СТ103-3708102 | Полюс |
Загрузка ...
|
|
| 6 | Х1-11-58 | Винт |
Загрузка ...
|
|
| 7 | СТ103-3708150 | Катушка в сборе |
Загрузка ...
|
|
| 8 | СТ103А-3708045 | Шайба уплотнительная |
Загрузка ...
|
|
| 9 | МХ-0954 | Шайба замковая |
Загрузка ...
|
|
| 10 | МХ-0142 | Шайба |
Загрузка ...
|
|
| 11 | 25.3708005 | Шайба уплотнительная |
Загрузка ...
|
|
| 12 | МХ-0276 | Шайба |
Загрузка ...
|
|
| 13 | Х-1482 | Шайба пружинная |
Загрузка ...
|
|
| 14 | 8Х-1533 | Гайка |
Загрузка ...
|
|
| 15 | М8х1х20 | Болт |
Загрузка ...
|
|
| 16 | 252135-П5 | Шайба пружинная |
Загрузка ...
|
|
| 17 | 7Х-4289 | Шайба пружинная |
Загрузка ...
|
|
| 18 | Х2-9302 | Гайка |
Загрузка ...
|
|
| 19 | СТ103-3708003 | Шпилька стяжная |
Загрузка ...
|
|
| 20 | СТ103-3708030 | Шина соединительная |
Загрузка ...
|
|
| 21 | МХ-0825 | Шайба |
Загрузка ...
|
|
| 22 | МХ-0037 | Шайба |
Загрузка ...
|
|
| 23 | СТ103А-3708339 | Шайба уплотнительная |
Загрузка ...
|
|
| 24 | 25.3708300 | Крышка коллектора в сборе |
Загрузка ...
|
|
| 25 | СТ103А-3708309 | Втулка |
Загрузка ...
|
|
| 27 | СТ26-3708050 | Щетка |
Загрузка ...
|
|
| 28 | 7Х-4196 | Винт |
Загрузка ...
|
|
| 29 | МХ-0905 | Винт |
Загрузка ...
|
|
| 30 | Х-4001 | Шайба пружинная |
Загрузка ...
|
|
| 31 | 8Х-1497 | Шайба |
Загрузка ...
|
|
| 32 | 25.3708001 | Кожух привода |
Загрузка ...
|
|
| 34 | 45 9432 1109 | Винт |
Загрузка ...
|
|
| 35 | СТ142-3708010 | Ось рычага |
Загрузка ...
|
|
| 36 | 16.3708406 | Кольцо уплотнительное |
Загрузка ...
|
|
| 37 | МХ-1104 | Болт |
Загрузка ...
|
|
| 38 | 25.3708004 | Пластина |
Загрузка ...
|
|
| 39 | СТ103-3708120 | Катушка в сборе |
Загрузка ...
|
|
| 41 | МХ-1032 | Шайба |
Загрузка ...
|
|
| 42 | 25.3708200 | Якорь в сборе |
Загрузка ...
|
|
| 43 | 25.3708510 | Корпус привода |
Загрузка ...
|
|
| 44 | М67.26.15.030 | Сальник |
Загрузка ...
|
|
| 45 | 25.3708501 | Шайба упорная |
Загрузка ...
|
|
| 46 | 25.3708600 | Привод в сборе |
Загрузка ...
|
|
| 48 | 25.3708502 | Винт |
Загрузка ...
|
|
| 51 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 52 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 53 | 240-3708724 | Штифт стартера установочный |
Загрузка ...
|
|
| 54 | 240-3708701 | Кронштейн крепления стартера |
Загрузка ...
|
|
| 55 | 258652-П29 | Штифт |
Загрузка ...
|
|
| 56 | 240-3708721 | Скоба крепления стартера |
Загрузка ...
|
|
| 57 | 252138-П2 | Шайба пружинная |
Загрузка ...
|
|
| 58 | 200853-П29 | Болт М14х120 |
Загрузка ...
|
