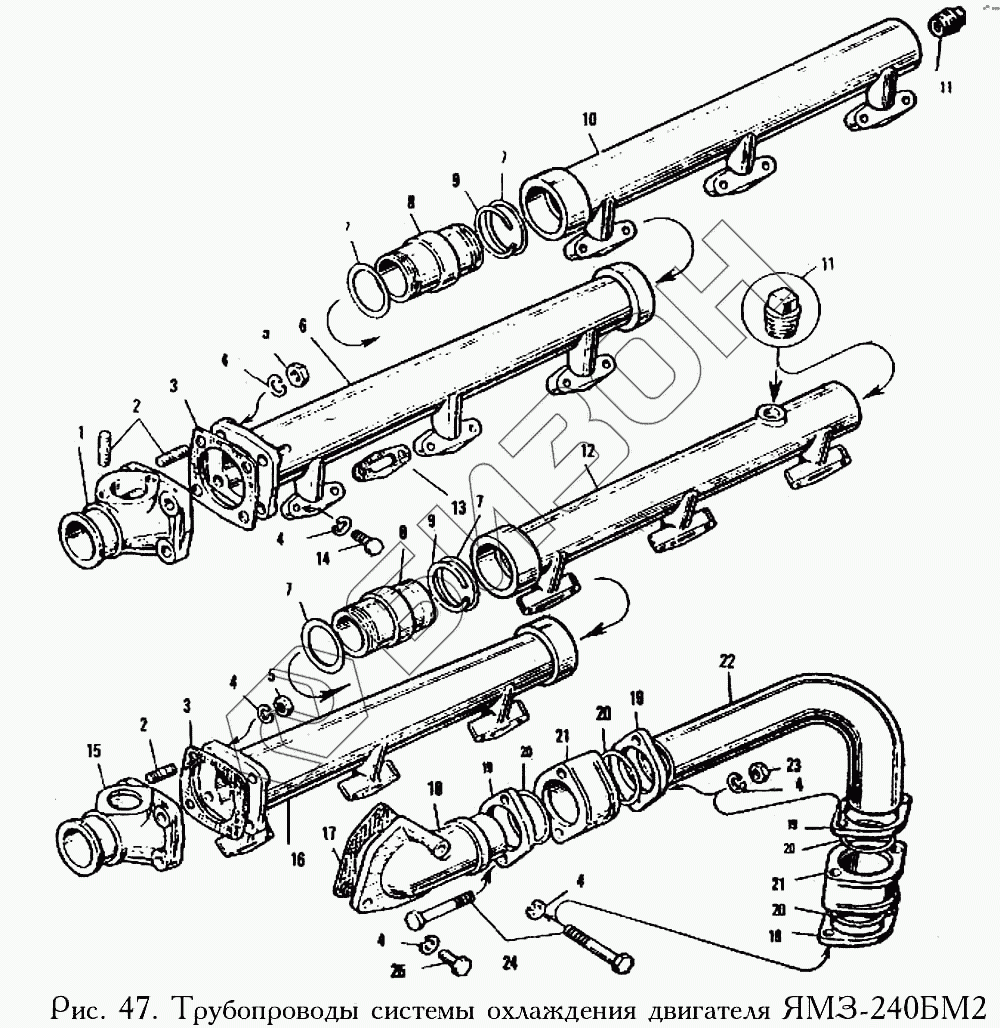

Графический каталог запасных частей к технике: ЯМЗ-240. Трубопроводы системы охлаждения двигателя ЯМЗ-240БМ2
1
2
2
3
3
4
4
4
4
4
4
5
5
6
7
7
7
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
19
19
19
20
20
20
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1303108-Б | 240-1303108-Б | Труба водяная задняя правая в сборе |
Загрузка ...
|
|
| 240-1203105-Б | 240-1203105-Б | Труба водяная передняя левая (Алюминиевый сплав) |
Загрузка ...
|
|
| 240-1303110-Б | 240-1303110-Б | Труба водяная задняя левая в сборе |
Загрузка ...
|
|
| 1 | 240Б-1303178 | Коробка водяная правая |
Загрузка ...
|
|
| 2 | 216235-П29 | Шпилька |
Загрузка ...
|
|
| 3 | 236-1306054-А | Прокладка |
Загрузка ...
|
|
| 4 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 5 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 6 | 240-1303104-Б | Труба водяная передняя правая |
Загрузка ...
|
|
| 7 | Кольцо уплотнительное 046-052-36-2-1 (Ре | Кольцо уплотнительное 046-052-36-2-1 (Резина) |
Загрузка ...
|
|
| 8 | 240-1303118-Б | Патрубок соединительный |
Загрузка ...
|
|
| 9 | 201-1006045 | Кольцо запорное |
Загрузка ...
|
|
| 10 | 240-1303112-Б | Труба водяная задняя правая |
Загрузка ...
|
|
| 11 | 262507-П2 | Пробка К 3/8" |
Загрузка ...
|
|
| 12 | 240-1303114-Б | Труба водяная задняя левая |
Загрузка ...
|
|
| 13 | 240-1303268 | Прокладка |
Загрузка ...
|
|
| 14 | 201466-П29 | Болт М8х45 |
Загрузка ...
|
|
| 15 | 240Б-1303184 | Коробка водяная левая |
Загрузка ...
|
|
| 16 | 240-1303105-Б | Труба водяная передняя левая |
Загрузка ...
|
|
| 17 | 240-1002504-Б | Прокладка |
Загрузка ...
|
|
| 18 | 240-1303166-Б | Патрубок подводящей трубы в сборе |
Загрузка ...
|
|
| 19 | 240-1303016 | Фланец соединительный муфты |
Загрузка ...
|
|
| 20 | 240-1303018 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | 240-1303012 | Муфта соединительная |
Загрузка ...
|
|
| 22 | 240-1303152-Б | Труба подводящая |
Загрузка ...
|
|
| 23 | 250510-П29 | Гайка |
Загрузка ...
|
|
| 24 | 200274-П29 | Болт М8х75 |
Загрузка ...
|
|
| 25 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
