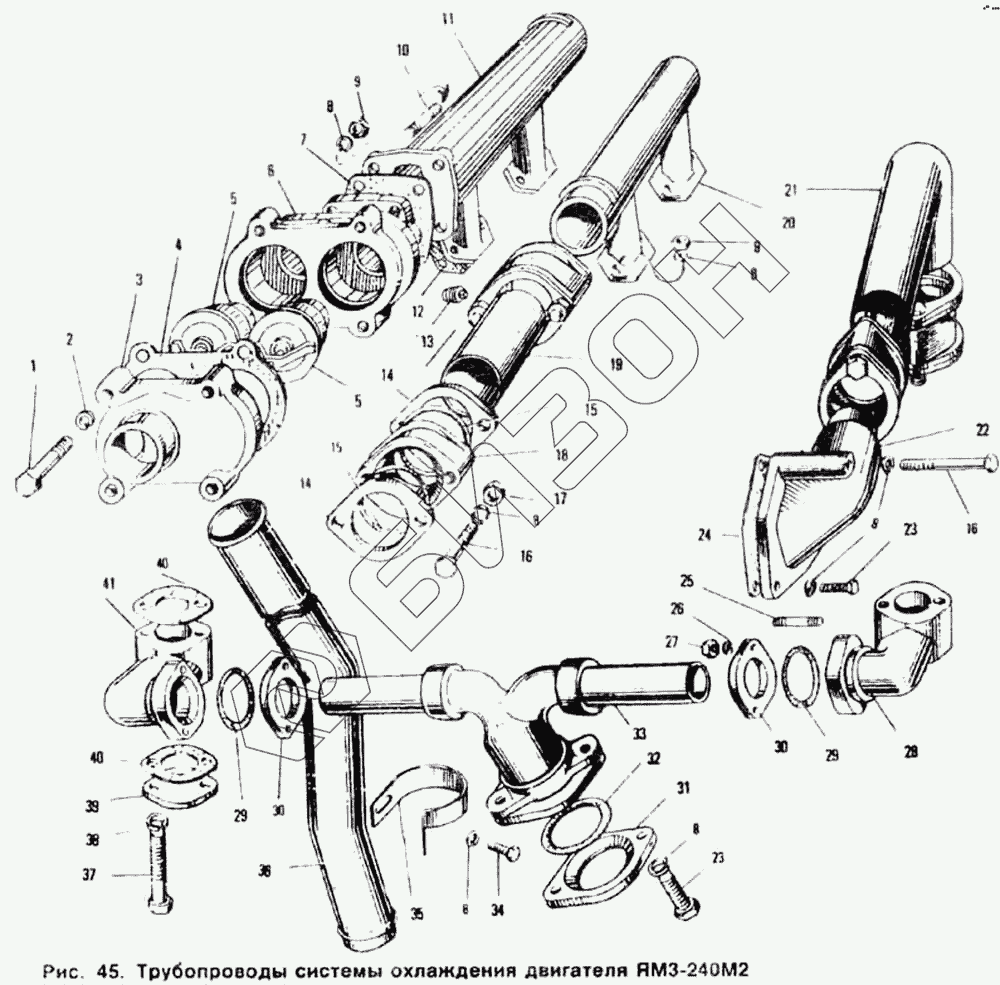

Графический каталог запасных частей к технике: ЯМЗ-240. Трубопроводы системы охлаждения двигателя ЯМЗ-240М2
1
2
3
4
5
5
6
7
8
8
8
8
8
8
9
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1303105 | 240-1303105 | Труба водяная передняя левая (Алюминиевый сплав) |
Загрузка ...
|
|
| 240-1303110 | 240-1303110 | Труба водяная задняя левая в сборе |
Загрузка ...
|
|
| 1 | 200315-П29 | Болт М10х40 |
Загрузка ...
|
|
| 2 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 3 | 240-1303130-В | Патрубок водяной коробки |
Загрузка ...
|
|
| 4 | 240-1306054 | Прокладка |
Загрузка ...
|
|
| 5 | ТС107-1306100-06 | Термостат водяной |
Загрузка ...
|
|
| 6 | 240-1303178-В | Коробка водяная |
Загрузка ...
|
|
| 7 | 236-1306054-А | Прокладка |
Загрузка ...
|
|
| 8 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 9 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 10 | 216235-П29 | Шпилька |
Загрузка ...
|
|
| 11 | 240-1303104 | Труба водяная передняя правая |
Загрузка ...
|
|
| 12 | 236-1003292 | Прокладка фланца |
Загрузка ...
|
|
| 13 | 262507-П2 | Пробка К 3/8" |
Загрузка ...
|
|
| 14 | 240-1303016 | Фланец соединительный муфты |
Загрузка ...
|
|
| 15 | 240-1303018 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | 200274-П29 | Болт М8х75 |
Загрузка ...
|
|
| 17 | 250510-П29 | Гайка |
Загрузка ...
|
|
| 18 | 240-1303012 | Муфта соединительная |
Загрузка ...
|
|
| 19 | 240-1303118 | Патрубок соединительный |
Загрузка ...
|
|
| 20 | 240-1303108 | Труба водяная задняя правая в сборе |
Загрузка ...
|
|
| 21 | 240-1303152-Б | Труба подводящая |
Загрузка ...
|
|
| 22 | 240-1303166-Б | Патрубок подводящей трубы в сборе |
Загрузка ...
|
|
| 23 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 24 | 240-1002504-Б | Прокладка |
Загрузка ...
|
|
| 25 | 216502-П29 | Шпилька |
Загрузка ...
|
|
| 26 | 252134-П2 | Шайба пружинная |
Загрузка ...
|
|
| 27 | 250508-П29 | Гайка М6 |
Загрузка ...
|
|
| 28 | 240-1303242-Б | Патрубок |
Загрузка ...
|
|
| 29 | 236-1003114-В | Кольцо уплотнительное |
Загрузка ...
|
|
| 30 | 240-1303246 | Фланец |
Загрузка ...
|
|
| 31 | 240-1303098 | Фланец перепускной трубы |
Загрузка ...
|
|
| 32 | 201-1307061 | Кольцо уплотнительное (Резина) |
Загрузка ...
|
|
| 33 | 240-1303226 | Трубка соединительная |
Загрузка ...
|
|
| 34 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 35 | 315442-П29 | Кляммер (Сталь) |
Загрузка ...
|
|
| 36 | 240-1303090-Б | Труба перепускная |
Загрузка ...
|
|
| 37 | 201470-П29 | Болт М8х60 |
Загрузка ...
|
|
| 38 | 252155-П2 | Шайба пружинная |
Загрузка ...
|
|
| 39 | 236-1002404 | Заглушка |
Загрузка ...
|
|
| 40 | 201-1306075-А | Прокладка |
Загрузка ...
|
|
| 41 | 240-1303242 | Патрубок (Алюминиевый сплав) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
