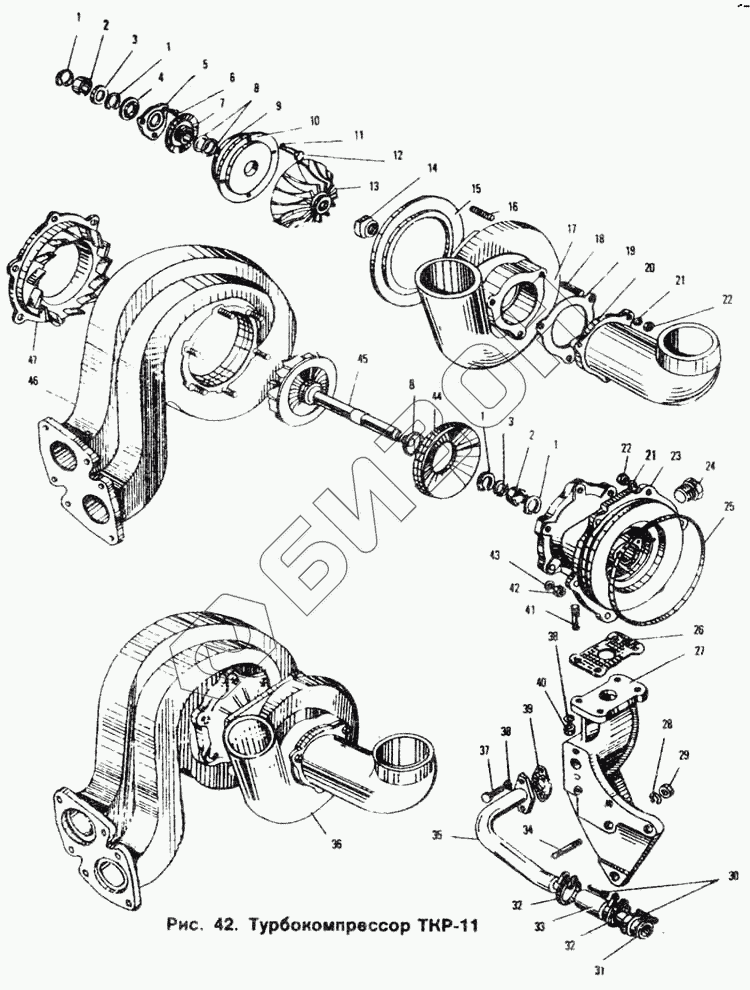

Графический каталог запасных частей к технике: ЯМЗ-240. Турбокомпрессор ТКР-11
1
1
1
1
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240Н-1118255-А | 240Н-1118255-А | Корпус турбины левого турбокомпрессора (Чугун) |
Загрузка ...
|
|
| 240Н-1118233-В | 240Н-1118233-В | Корпус левого компрессора (Алюминиевый сплав) |
Загрузка ...
|
|
| 240Н-1118011-Б | 240Н-1118011-Б | Турбокомпрессор левый в сборе |
Загрузка ...
|
|
| 240Н-1118341-Б | 240Н-1118341-Б | Трубка слива масла левого турбокомпрессора |
Загрузка ...
|
|
| 240Н-1118373 | 240Н-1118373 | Патрубок впускной правый (Алюминиевый сплав) |
Загрузка ...
|
|
| 240Н-1118315 | 240Н-1118315 | Кронштейн левого турбокомпресора |
Загрузка ...
|
|
| 240Н-1118080-Б3 | 240Н-1118080-Б3 | Ротор в сборе |
Загрузка ...
|
|
| 1 | 240Н-1118034 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 2 | 240Н-1118030 | Втулка ротора |
Загрузка ...
|
|
| 3 | 240Н-1118040 | Шайба упорная |
Загрузка ...
|
|
| 4 | 240Н-1118270 | Втулка упорная ротора |
Загрузка ...
|
|
| 5 | 240Н-1118272 | Фланец упорный |
Загрузка ...
|
|
| 6 | 221577-П29 | Винт |
Загрузка ...
|
|
| 7 | 240Н-1118284 | Маслоотражатель |
Загрузка ...
|
|
| 8 | 240Н-1118106 | Кольцо уплотнительное ротора |
Загрузка ...
|
|
| 9 | 240Н-1118282 | Кольцо уплотнительное |
Загрузка ...
|
|
| 10 | 240Н-1118280-Б | Крышка корпуса подшипника |
Загрузка ...
|
|
| 11 | 252154-П2 | Шайба пружинная |
Загрузка ...
|
|
| 12 | 201418-П29 | Болт М6х16 |
Загрузка ...
|
|
| 13 | 240Н-1118110-Б | Колесо компрессора |
Загрузка ...
|
|
| 14 | 240Н-1118120 | Гайка крепления колеса компрессора |
Загрузка ...
|
|
| 15 | 240Н-1118054-В | Диффузор |
Загрузка ...
|
|
| 16 | 216233-П29 | Шпилька |
Загрузка ...
|
|
| 17 | 240Н-1118232-В | Корпус правого компрессора (Алюминиевый сплав) |
Загрузка ...
|
|
| 18 | 216235-П29 | Шпилька |
Загрузка ...
|
|
| 19 | 240Н-1118364 | Прокладка патрубка (Картон) |
Загрузка ...
|
|
| 20 | 240Н-1118372 | Патрубок впускной правый (Алюминиевый сплав) |
Загрузка ...
|
|
| 21 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 22 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 23 | 240Н-1118024-Б | Корпус подшипников |
Загрузка ...
|
|
| 24 | 316121-П29 | Пробка К 1/4" |
Загрузка ...
|
|
| 25 | 240Н-1118240 | Кольцо уплотнительное |
Загрузка ...
|
|
| 26 | 240Н-1118322-А | Прокладка кронштейна |
Загрузка ...
|
|
| 27 | 240Н-1118314 | Кронштейн правого турбокомпресора |
Загрузка ...
|
|
| 28 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 29 | 250515-П29 | Гайка |
Загрузка ...
|
|
| 30 | 297575-П29 | Шплинт |
Загрузка ...
|
|
| 31 | 236-1306082 | Штуцер трубки слива масла |
Загрузка ...
|
|
| 32 | 316215-П | Хомут в сборе |
Загрузка ...
|
|
| 33 | 236-1306084 | Рукав соединительный |
Загрузка ...
|
|
| 34 | 216281-П29 | Шпилька |
Загрузка ...
|
|
| 35 | 240Н-1118340-Б | Трубка слива масла правого турбокомпрессора |
Загрузка ...
|
|
| 36 | 240Н-1118010-Б | Турбокомпрессор правый в сборе |
Загрузка ...
|
|
| 37 | 201457-П29 | Болт М8х22 |
Загрузка ...
|
|
| 38 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 39 | 236-1011358-А | Прокладка фланца |
Загрузка ...
|
|
| 40 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 41 | 216258-П29 | Шпилька |
Загрузка ...
|
|
| 42 | 250512-П5 | Гайка |
Загрузка ...
|
|
| 43 | 252156-П2 | Шайба пружинная |
Загрузка ...
|
|
| 44 | 240Н-1118294-Б2 | Проставка корпуса турбины |
Загрузка ...
|
|
| 45 | 240Н-1118086-Б3 | Колесо турбины с валом в сборе |
Загрузка ...
|
|
| 46 | 240Н-1118254-А | Корпус турбины правого турбокомпрессора (Чугун) |
Загрузка ...
|
|
| 47 | 240Н-1118262 | Венец сопловой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
