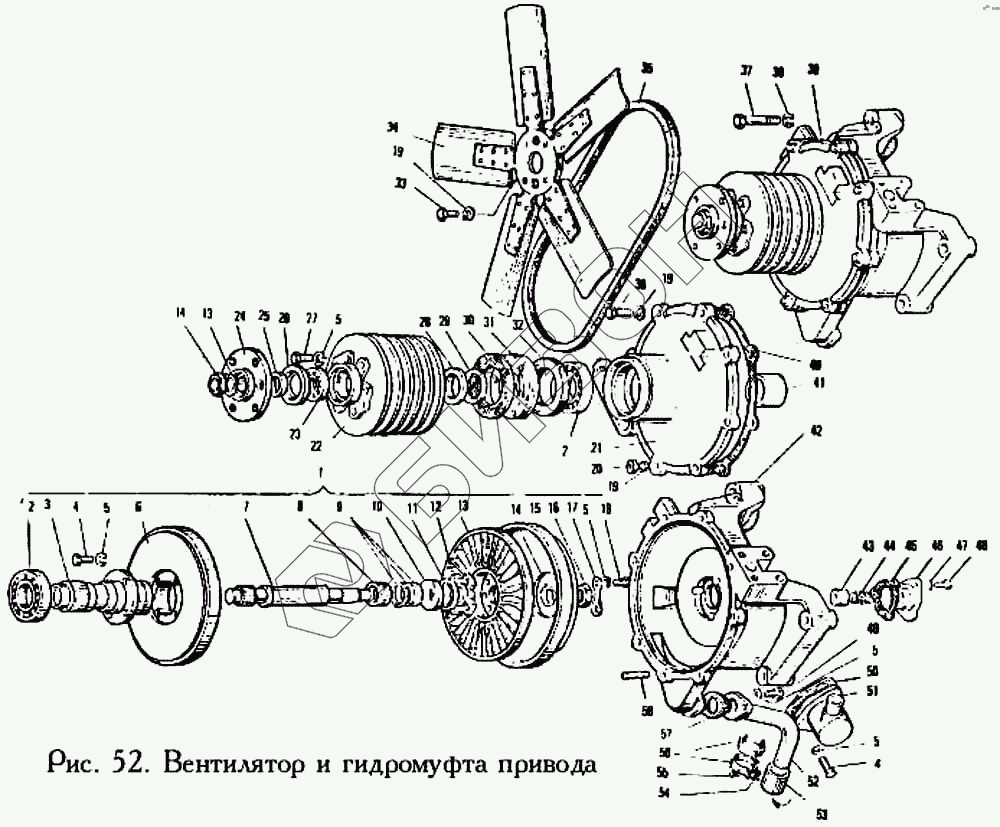

Графический каталог запасных частей к технике: ЯМЗ-240. Вентилятор и гидромуфта привода
1
2
2
3
4
4
5
5
5
5
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240Б-1318020 | 240Б-1318020 | Колесо ведущее с валом в сборе |
Загрузка ...
|
|
| 240Б-1318044 | 240Б-1318044 | Колесо ведомое со ступицей в сборе |
Загрузка ...
|
|
| 240Б-1308006 | 240Б-1308006 | Комплект ремней (5 шт.) |
Загрузка ...
|
|
| 1 | 240Б-1318025 | Колесо гидромуфты с валом в сборе |
Загрузка ...
|
|
| 2 | 209 | Подшипник шариковый радиальный однорядный 45х85х19 |
Загрузка ...
|
|
| 3 | 240Б-1318030 | Вал ведущий |
Загрузка ...
|
|
| 4 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 5 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 6 | 240Б-1318032 | Колесо ведущее гидромуфты |
Загрузка ...
|
|
| 7 | 240Б-1318040 | Вал ведомый |
Загрузка ...
|
|
| 8 | 240Б-1318062 | Втулка уплотнительная |
Загрузка ...
|
|
| 9 | 238НБ-1118107 | Кольцо уплотнительное |
Загрузка ...
|
|
| 10 | 105 | Подшипник шариковый радиальный однорядный 25х47х12 |
Загрузка ...
|
|
| 11 | 240Б-1318056 | Кольцо стопорное |
Загрузка ...
|
|
| 12 | 240Б-1318050 | Ступица ведомого колеса |
Загрузка ...
|
|
| 13 | 240Б-1318046 | Колесо ведомое |
Загрузка ...
|
|
| 14 | 312562-П2 | Шайба стопорная |
Загрузка ...
|
|
| 15 | 240Б-1318054 | Кожух ведущего колеса |
Загрузка ...
|
|
| 16 | 250659-П29 | Гайка М22х1,5-6Н |
Загрузка ...
|
|
| 17 | 240Б-1318070 | Шайба стопорная |
Загрузка ...
|
|
| 18 | 201457-П29 | Болт М8х22 |
Загрузка ...
|
|
| 19 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 20 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 21 | 240Б-1318075 | Корпус подшипников |
Загрузка ...
|
|
| 22 | 240Б-1318176 | Шкив привода гидромуфты, компрессора и генератора |
Загрузка ...
|
|
| 23 | 6-205К | Подшипник шариковый радиальный однорядный 25х52х15 |
Загрузка ...
|
|
| 24 | 240Б-1308652 | Ступица вентилятора |
Загрузка ...
|
|
| 25 | 236-1308055 | Втулка манжеты |
Загрузка ...
|
|
| 26 | 210-1701230 | Манжета с пружиной в сборе |
Загрузка ...
|
|
| 27 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 28 | 311819-П29 | Гайка |
Загрузка ...
|
|
| 29 | 312201-П29 | Шайба замковая |
Загрузка ...
|
|
| 30 | 240Б-1318182 | Прокладка шкива |
Загрузка ...
|
|
| 31 | 240Б-1318178 | Ступица ведущего шкива |
Загрузка ...
|
|
| 32 | 201-1005034-Б4 | Манжета |
Загрузка ...
|
|
| 33 | 201497-П29 | Болт М10х25 |
Загрузка ...
|
|
| 34 | 240Б-1308012 | Крыльчатка вентилятора в сборе |
Загрузка ...
|
|
| 35 | Ремень зубчатый привода вентилятора 14х1 | Ремень зубчатый привода вентилятора 14х13-1320 (Резиноткань) |
Загрузка ...
|
|
| 36 | 201501-П29 | Болт М10 |
Загрузка ...
|
|
| 37 | 200820-П29 | Болт М14х75 |
Загрузка ...
|
|
| 38 | 252138-П2 | Шайба пружинная |
Загрузка ...
|
|
| 39 | 240Б-1318010 | Гидромуфта привода вентилятора в сборе |
Загрузка ...
|
|
| 40 | 240Б-1318078 | Прокладка |
Загрузка ...
|
|
| 41 | 240Б-1318036 | Втулка распорная |
Загрузка ...
|
|
| 42 | 240Б-1318090 | Корпус-кронштейн гидромуфты |
Загрузка ...
|
|
| 43 | 240Б-1318098 | Уплотнитель корпуса кронштейна гидромуфты |
Загрузка ...
|
|
| 44 | 240Б-1318100 | Пружина уплотнителя |
Загрузка ...
|
|
| 45 | 240Б-1318060 | Прокладка фланца |
Загрузка ...
|
|
| 46 | 240Б-1318058 | Фланец торцового уплотнения ведомого вала |
Загрузка ...
|
|
| 47 | 252154-П2 | Шайба пружинная |
Загрузка ...
|
|
| 48 | 201420-П29 | Болт М6х20 |
Загрузка ...
|
|
| 49 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 50 | 240-1002246 | Прокладка |
Загрузка ...
|
|
| 51 | 240Б-1318142 | Трубка слива масла нижняя |
Загрузка ...
|
|
| 52 | 240Б-1318128 | Трубка слива масла верхняя |
Загрузка ...
|
|
| 53 | 240Б-1318154 | Рукав соединительный |
Загрузка ...
|
|
| 54 | 251086-П29 | Гайка М5 |
Загрузка ...
|
|
| 55 | 220086-П29 | Винт М5х30 |
Загрузка ...
|
|
| 56 | 288010-П29 | Хомут 38 стяжной |
Загрузка ...
|
|
| 57 | 240Б-1318136 | Прокладка |
Загрузка ...
|
|
| 58 | 216259-П29 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
