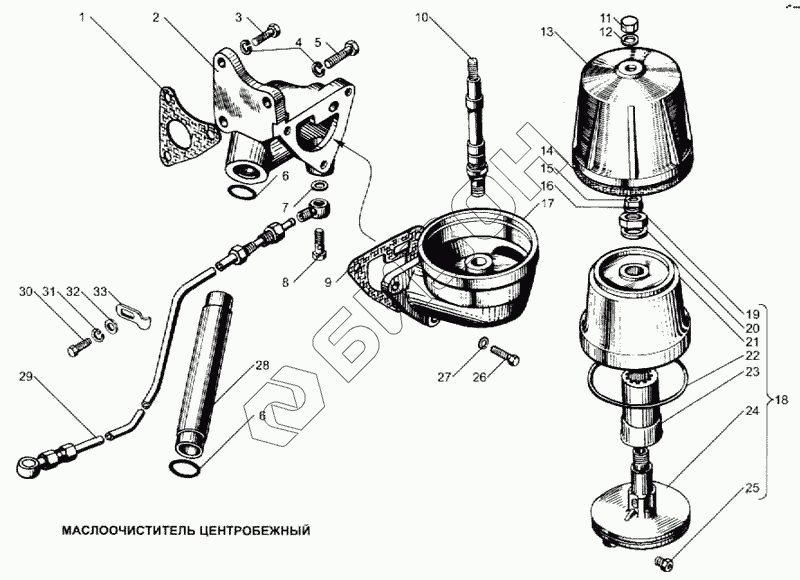

Графический каталог запасных частей к технике: ЯМЗ-240. Маслоочиститель центробежный
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236-1028010 | 236-1028010 | Фильтр центробежной очистки масла в сборе |
Загрузка ...
|
|
| 236-1028196 | 236-1028196 | Втулка корпуса ротора |
Загрузка ...
|
|
| 1 | 240-1028102 | Прокладка |
Загрузка ...
|
|
| 2 | 240-1028101 | Кронштейн крепления фильтра |
Загрузка ...
|
|
| 3 | 201544-П29 | Болт М12х40 |
Загрузка ...
|
|
| 4 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 5 | 200337-П2 | Болт М12х90 |
Загрузка ...
|
|
| 6 | 25 3111 2158 | Кольцо 042-048-36-2-1 |
Загрузка ...
|
|
| 7 | 312326-П34 | Шайба уплотнительная |
Загрузка ...
|
|
| 8 | 310260-П29 | Болт М14х1,5х35 |
Загрузка ...
|
|
| 9 | 236-1028122 | Прокладка корпуса центробежного фильтра |
Загрузка ...
|
|
| 10 | 236-1028031-А2 | Ось маслоочистителя |
Загрузка ...
|
|
| 11 | 312103-П29 | Гайка |
Загрузка ...
|
|
| 12 | 312310-П34 | Шайба |
Загрузка ...
|
|
| 13 | 236-1028250 | Колпак маслоочистителя |
Загрузка ...
|
|
| 14 | 236-1028162 | Прокладка колпака |
Загрузка ...
|
|
| 15 | 250615-П2 | Гайка |
Загрузка ...
|
|
| 16 | 312672-П | Шайба упорная |
Загрузка ...
|
|
| 17 | 236-1028020-Б | Корпус маслоочистителя |
Загрузка ...
|
|
| 18 | 236-1028180 | Ротор в сборе |
Загрузка ...
|
|
| 19 | 311808-П2 | Гайка |
Загрузка ...
|
|
| 20 | 312497-П2 | Шайба |
Загрузка ...
|
|
| 21 | 236-1028242 | Колпак ротора |
Загрузка ...
|
|
| 22 | 236-1028246 | Кольцо уплотнительное |
Загрузка ...
|
|
| 23 | 236-1028160 | Отражатель |
Загрузка ...
|
|
| 24 | 236-1028185 | Корпус ротора в сборе |
Загрузка ...
|
|
| 25 | 236-1028238 | Жиклер ротора |
Загрузка ...
|
|
| 26 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 27 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 28 | 240-1028094 | Труба сливная |
Загрузка ...
|
|
| 29 | 240-1028108-А | Труба подвода масла к фильтру |
Загрузка ...
|
|
| 30 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 31 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 32 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 33 | 238Н-1017152 | Скоба крепления трубки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
