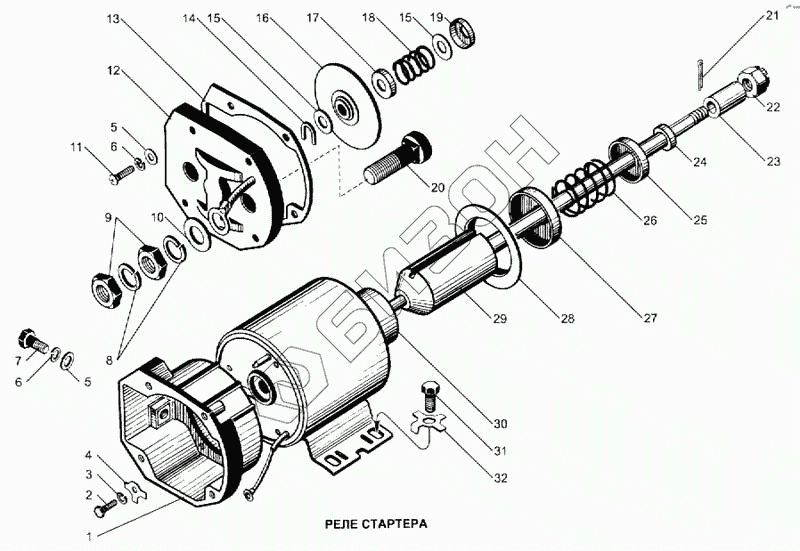

Графический каталог запасных частей к технике: ЯМЗ-240. Реле стартера
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 25.3708800 | 25.3708800 | Реле стартера в сборе |
Загрузка ...
|
|
| 1 | РС25.3708002-В | Корпус реле стартера |
Загрузка ...
|
|
| 2 | МХ-1215 | Болт |
Загрузка ...
|
|
| 3 | Х-1482 | Шайба пружинная |
Загрузка ...
|
|
| 4 | МХ-1032 | Шайба |
Загрузка ...
|
|
| 5 | 8Х-1497 | Шайба |
Загрузка ...
|
|
| 6 | Х-4001 | Шайба пружинная |
Загрузка ...
|
|
| 7 | МХ-1146 | Болт |
Загрузка ...
|
|
| 8 | 7Х-4289 | Шайба пружинная |
Загрузка ...
|
|
| 9 | Х2-9302 | Гайка |
Загрузка ...
|
|
| 10 | МХ-0825 | Шайба |
Загрузка ...
|
|
| 11 | МХ-1020 | Винт |
Загрузка ...
|
|
| 12 | РС25.3708080 | Крышка реле |
Загрузка ...
|
|
| 13 | РС25.3708006-Б | Прокладка |
Загрузка ...
|
|
| 14 | РС25.3708013 | Скоба |
Загрузка ...
|
|
| 15 | МХ-0021 | Шайба |
Загрузка ...
|
|
| 16 | РС25.3708030 | Диск контактный |
Загрузка ...
|
|
| 17 | ВМ-335-37 | Шайба |
Загрузка ...
|
|
| 18 | РС25.3708007 | Пружина |
Загрузка ...
|
|
| 19 | РС100-3708003 | Шайба |
Загрузка ...
|
|
| 20 | РС25.3708011 | Болт контактный |
Загрузка ...
|
|
| 22 | 25.3708802 | Гайка |
Загрузка ...
|
|
| 23 | 25.3708801 | Втулка |
Загрузка ...
|
|
| 24 | 25.3708806 | Шайба |
Загрузка ...
|
|
| 25 | 25.3708804 | Чашка |
Загрузка ...
|
|
| 26 | 18.3708011 | Пружина |
Загрузка ...
|
|
| 27 | 25.3708805 | Чашка |
Загрузка ...
|
|
| 28 | 25.3708803 | Прокладка |
Загрузка ...
|
|
| 29 | 25.3708850 | Якорь реле стартера |
Загрузка ...
|
|
| 30 | РС103-3708100 | Ярмо с катушкой |
Загрузка ...
|
|
| 31 | МХ-1126 | Болт |
Загрузка ...
|
|
| 32 | МХ-0287 | Шайба стопорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
