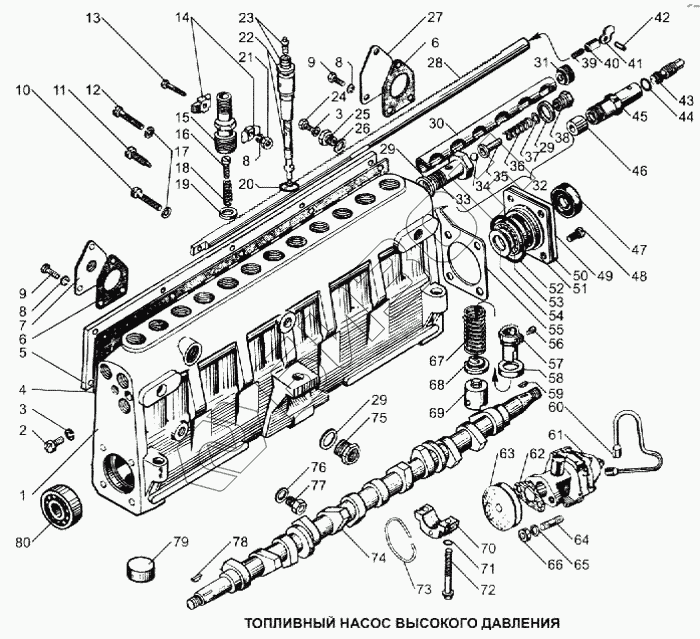

Графический каталог запасных частей к технике: ЯМЗ-240. Топливный насос высокого давления
1
1
2
3
3
4
5
6
6
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236-1111062 | 236-1111062 | Венец зубчатый |
Загрузка ...
|
|
| 90.1111175 | 90.1111175 | Опора кулачкового вала со стопорным кольцом в сборе |
Загрузка ...
|
|
| 90.1111008-20 | 90.1111008-20 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 901.1111008-20 | 901.1111008-20 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 902.1111008-20 | 902.1111008-20 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 903.1111008-10 | 903.1111008-10 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 90.1111020-10 | 90.1111020-10 | Корпус топливного насоса в сборе |
Загрузка ...
|
|
| 236-1111236-Г | 236-1111236-Г | Ограничитель мощности в сборе |
Загрузка ...
|
|
| 236-1111064-Б | 236-1111064-Б | Втулка зубчатого венца |
Загрузка ...
|
|
| 901.1111020-10 | 901.1111020-10 | Корпус топливного насоса в сборе |
Загрузка ...
|
|
| 238НБ-1111238 | 238НБ-1111238 | Втулка рейки |
Загрузка ...
|
|
| 1 | 90.1111022-20 | Корпус насоса |
Загрузка ...
|
|
| 1 | 901.1111022-20 | Корпус насоса |
Загрузка ...
|
|
| 2 | 310704-П29 | Винт |
Загрузка ...
|
|
| 3 | 312446-П | Шайба |
Загрузка ...
|
|
| 4 | 240-1111226 | Прокладка крышки |
Загрузка ...
|
|
| 5 | 90.1111222 | Крышка корпуса |
Загрузка ...
|
|
| 6 | 240-1106285 | Прокладка заглушки и фланца |
Загрузка ...
|
|
| 7 | 240-1111024 | Фланец слива масла |
Загрузка ...
|
|
| 8 | 252134-П29 | Шайба пружинная |
Загрузка ...
|
|
| 9 | 201418-П29 | Болт М6х16 |
Загрузка ...
|
|
| 10 | 222529-П29 | Винт |
Загрузка ...
|
|
| 11 | 236-1111122 | Винт установочный втулки плунжера |
Загрузка ...
|
|
| 12 | 310600-П29 | Винт |
Загрузка ...
|
|
| 13 | 201426-П29 | Болт |
Загрузка ...
|
|
| 14 | 60.1111120 | Сухарь штуцера |
Загрузка ...
|
|
| 15 | 60.1111118-20 | Штуцер топливного насоса |
Загрузка ...
|
|
| 16 | 60.1111113-10 | Упор клапана |
Загрузка ...
|
|
| 17 | 252154-П29 | Шайба пружинная |
Загрузка ...
|
|
| 18 | 33.1111108 | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 19 | 236-1111086 | Прокладка нагнетательного клапана |
Загрузка ...
|
|
| 20 | 236М-1111083-А | Кольцо уплотнительное втулки плунжера |
Загрузка ...
|
|
| 21 | 250508-П29 | Гайка М6 |
Загрузка ...
|
|
| 22 | 60.1111073-10 | Пара плунжерная |
Загрузка ...
|
|
| 23 | 901.1111102 | Клапан нагнетательный в сборе |
Загрузка ...
|
|
| 24 | 852882-П15 | Пробка спуска воздуха |
Загрузка ...
|
|
| 25 | 236-1111036 | Ввертыш корпуса |
Загрузка ...
|
|
| 26 | 312449-П | Шайба |
Загрузка ...
|
|
| 27 | 240-1111258 | Заглушка корпуса насоса |
Загрузка ...
|
|
| 28 | 901.1111040 | Рейка |
Загрузка ...
|
|
| 29 | 312630-П | Шайба |
Загрузка ...
|
|
| 30 | 60.1111169-01 | Экран |
Загрузка ...
|
|
| 31 | 236-1111050 | Пробка корпуса |
Загрузка ...
|
|
| 32 | 60.1111282 | Клапан перепускной в сборе |
Загрузка ...
|
|
| 33 | 60.1111285 | Корпус клапана |
Загрузка ...
|
|
| 34 | 33.1111325 | Шарик Б 6,35 мм |
Загрузка ...
|
|
| 35 | 33.1111290 | Направляющая клапана |
Загрузка ...
|
|
| 36 | 33.1111289-10 | Пружина клапана |
Загрузка ...
|
|
| 37 | 870617-П | Шайба регулировочная |
Загрузка ...
|
|
| 38 | 60.1111300 | Пробка клапана со штифтом в сборе |
Загрузка ...
|
|
| 39 | 240Н-1111134 | Пружина фиксатора |
Загрузка ...
|
|
| 40 | 240Н-1111133 | Фиксатор |
Загрузка ...
|
|
| 41 | 901.1111131 | Упор |
Загрузка ...
|
|
| 42 | 240Н-1111132 | Ось упора |
Загрузка ...
|
|
| 43 | 236-1111249-В | Винт ограничителя мощности |
Загрузка ...
|
|
| 44 | 236-1111245 | Кольцо уплотнительное |
Загрузка ...
|
|
| 45 | 236-1111238-Е | Втулка ограничителя мощности |
Загрузка ...
|
|
| 46 | 236-1111042-А | Втулка рейки топливного насоса {а} |
Загрузка ...
|
|
| 47 | 25 3131 2454 | Манжета 2,2-25х42-2 |
Загрузка ...
|
|
| 48 | 311200-П29 | Винт |
Загрузка ...
|
|
| 49 | 60.1111182-10 | Крышка подшипника |
Загрузка ...
|
|
| 50 | 236-1111194 | Прокладка крышки |
Загрузка ...
|
|
| 51 | 236-1111193 | Прокладка крышки |
Загрузка ...
|
|
| 52 | 236-1111196 | Кольцо уплотнительное |
Загрузка ...
|
|
| 54 | 312439-П15 | Шайба |
Загрузка ...
|
|
| 55 | 90.1111280 | Указатель начала подачи топлива |
Загрузка ...
|
|
| 56 | 310607-П15 | Винт |
Загрузка ...
|
|
| 57 | 236-1111060-Б | Венец зубчатый с втулкой в сборе |
Загрузка ...
|
|
| 58 | 236-1111150-Б | Тарелка пружины толкателя верхняя |
Загрузка ...
|
|
| 59 | 852800-П | Шпонка |
Загрузка ...
|
|
| 60 | 240Н-1111430 | Трубка корректора |
Загрузка ...
|
|
| 61 | 901.1110860 | Корректор подачи топлива по наддуву в сборе |
Загрузка ...
|
|
| 62 | 901.1110869 | Прокладка |
Загрузка ...
|
|
| 63 | 240Н-1110878 | Диафрагма корректора |
Загрузка ...
|
|
| 64 | 216527-П29 | Шпилька |
Загрузка ...
|
|
| 65 | 252155-П2 | Шайба пружинная |
Загрузка ...
|
|
| 66 | 311433-П29 | Гайка |
Загрузка ...
|
|
| 67 | 236-1111148-Б | Пружина толкателя |
Загрузка ...
|
|
| 68 | 236-1111151-Б | Тарелка пружины толкателя нижняя |
Загрузка ...
|
|
| 69 | 60.1111136-02 | Толкатель плунжера в сборе |
Загрузка ...
|
|
| 70 | 236-1111177-Б3 | Опора кулачкового вала |
Загрузка ...
|
|
| 71 | 25 3111 3013 | Кольцо 005-008-19-2-2 |
Загрузка ...
|
|
| 72 | 852011-П29 | Болт |
Загрузка ...
|
|
| 73 | 60.1111163 | Кольцо пружинное |
Загрузка ...
|
|
| 74 | 90.1111172-30 | Вал кулачковый |
Загрузка ...
|
|
| 75 | 236-1111032 | Ввертыш корпуса |
Загрузка ...
|
|
| 76 | 312445-П | Шайба |
Загрузка ...
|
|
| 77 | 236М-1111034-А | Ввертыш корпуса |
Загрузка ...
|
|
| 78 | 314019-П | Шпонка сегментная |
Загрузка ...
|
|
| 79 | 236-1111027 | Заглушка чашечная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
