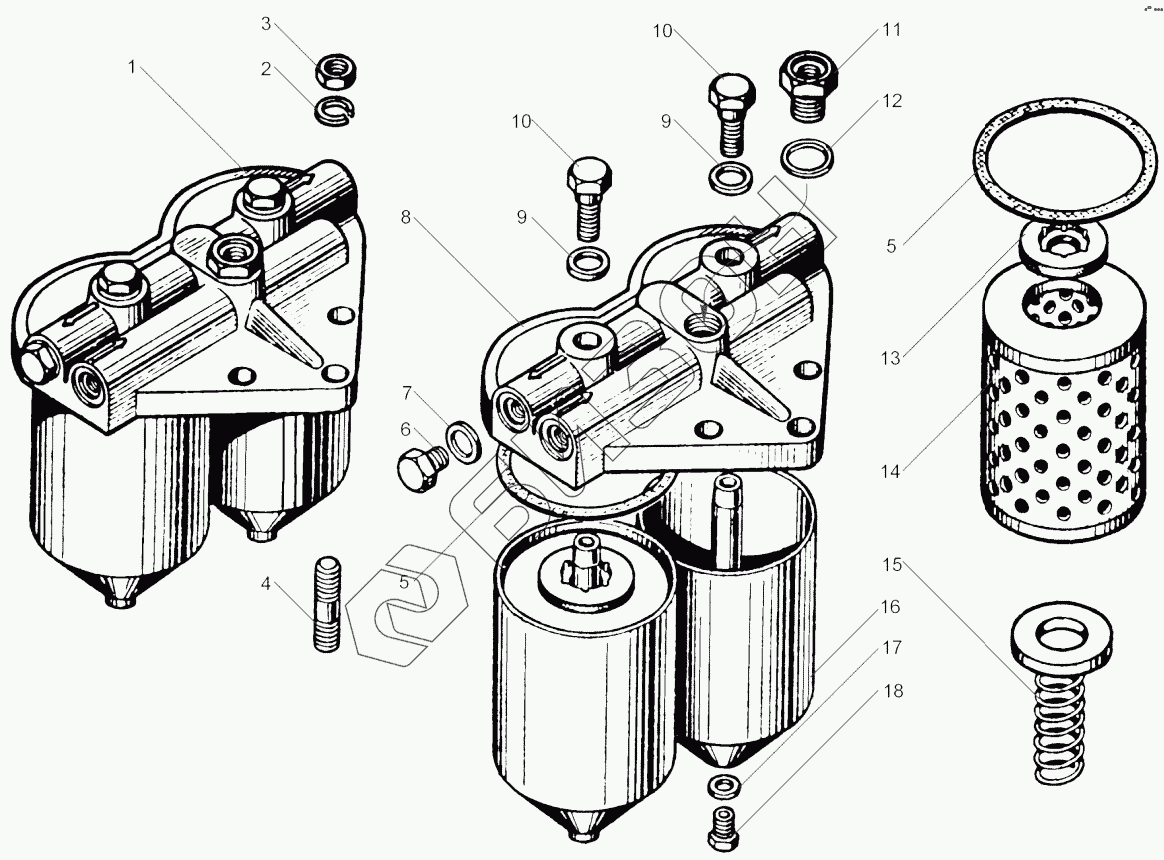

Графический каталог запасных частей к технике: ЯМЗ-240. Фильтр тонкой очистки топлива
/39.gif)
1
2
3
4
4
5
5
6
7
8
9
9
10
10
11
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 240Н-1117010-А | Фильтр тонкой очистки топлива в сборе |
Загрузка ...
|
|
| 2 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 3 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 4 | 310423-П29 | Шпилька |
Загрузка ...
|
|
| 4 | 216259-П29 | Шпилька |
Загрузка ...
|
|
| 5 | 201-1117118 | Прокладка крышки |
Загрузка ...
|
|
| 6 | 316191-П29 | Пробка |
Загрузка ...
|
|
| 7 | 312326-П34 | Шайба уплотнительная |
Загрузка ...
|
|
| 8 | 240-1117028-А | Крышка фильтра |
Загрузка ...
|
|
| 9 | 201-1117120 | Прокладка |
Загрузка ...
|
|
| 10 | 201-1117122-Б | Болт крепления крышки |
Загрузка ...
|
|
| 11 | 240Н-1117155-Б | Жиклер |
Загрузка ...
|
|
| 11 | 240Н-1117147-А | Клапан-жиклер в сборе |
Загрузка ...
|
|
| 12 | 312630-П34 | Шайба |
Загрузка ...
|
|
| 13 | 201-1117116-А | Прокладка фильтрующего элемента верхняя |
Загрузка ...
|
|
| 14 | 201-1117040-А | Элемент фильтрующий |
Загрузка ...
|
|
| 14 | 201-1117038-А2 | Элемент фильтрующий в сборе в упаковке (для запасных частей) |
Загрузка ...
|
|
| 15 | 204А-1117029 | Пружина с прокладкой в сборе |
Загрузка ...
|
|
| 16 | 201-1117016-Б2 | Корпус фильтра |
Загрузка ...
|
|
| 17 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 18 | 316184-П29 | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
