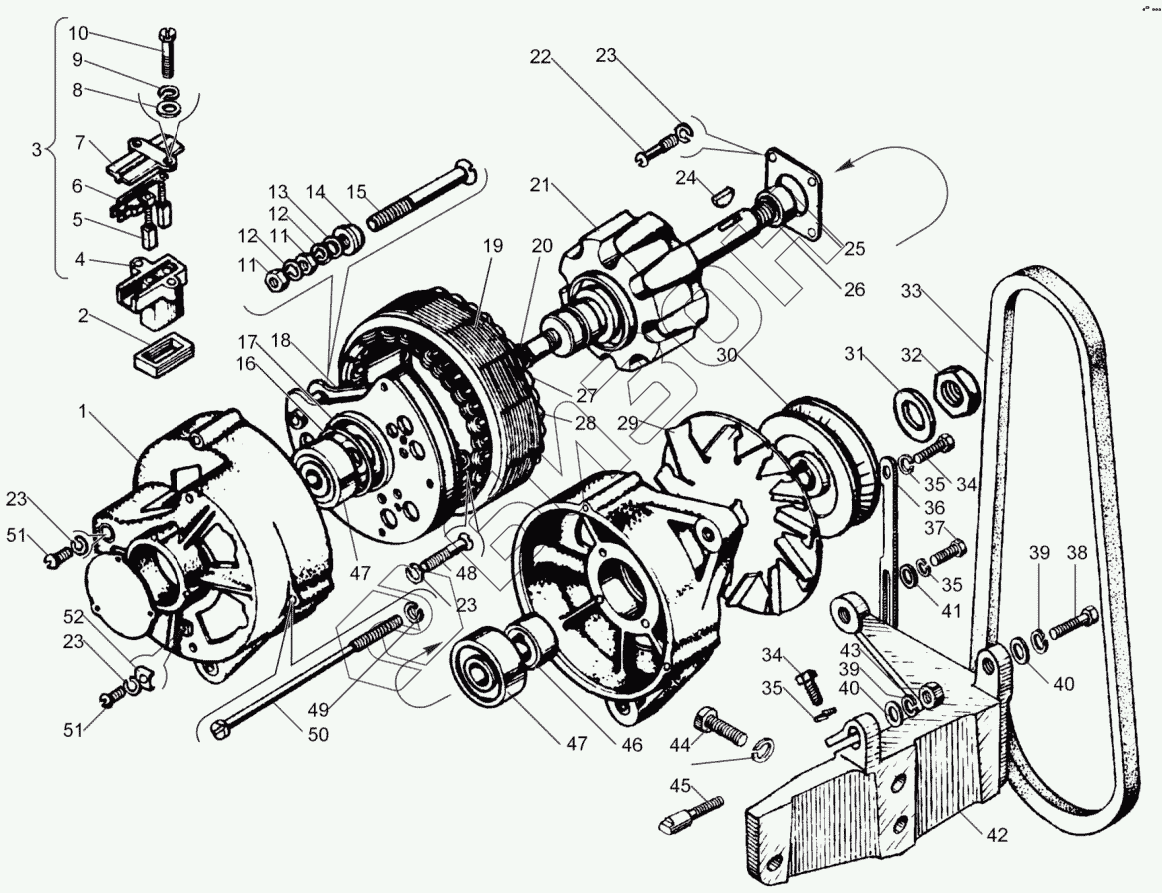

Графический каталог запасных частей к технике: ЯМЗ-240. Генератор ЯМЗ-240БМ2
/50.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
35
36
37
38
39
39
40
40
41
42
43
44
45
46
47
47
48
49
50
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45 7371 1497 | 45 7371 1497 | Генератор |
Загрузка ...
|
|
| 1 | Г287-3701301 | Крышка со стороны контактных колец |
Загрузка ...
|
|
| 2 | Г287-3701307 | Прокладка уплотнительная |
Загрузка ...
|
|
| 3 | Г272-3701010-01 | Щеткодержатель в сборе |
Загрузка ...
|
|
| 4 | Г272-3701011 | Щеткодержатель |
Загрузка ...
|
|
| 5 | Г272-3701020-А | Щетка в сборе |
Загрузка ...
|
|
| 6 | Г272-3701030-А | Щетка в сборе |
Загрузка ...
|
|
| 7 | Г272-3701012-А | Крышка щеткодержателя |
Загрузка ...
|
|
| 8 | 8Х-1497А | Шайба |
Загрузка ...
|
|
| 9 | М11-41081 | Шайба пружинная |
Загрузка ...
|
|
| 10 | Г250Е1-3701016 | Болт |
Загрузка ...
|
|
| 11 | 8Х-1537М | Гайка |
Загрузка ...
|
|
| 12 | МХ-0246-01 | Шайба 8 пружинная |
Загрузка ...
|
|
| 13 | 1МЮ-37 | Шайба |
Загрузка ...
|
|
| 14 | Г287-3701319 | Втулка изоляционная |
Загрузка ...
|
|
| 15 | НО-0801-10 | Болт контактный |
Загрузка ...
|
|
| 16 | Г287-3701305-А | Кольцо уплотнительное контактное |
Загрузка ...
|
|
| 17 | Г21-3701005 | Чашка ротора |
Загрузка ...
|
|
| 18 | 34 1791 3000 | Блок БПВ 7-100-02 |
Загрузка ...
|
|
| 19 | Г288-3701100-А | Статор |
Загрузка ...
|
|
| 20 | Г210-3701202 | Кольцо разрезное |
Загрузка ...
|
|
| 21 | Г288-3701200 | Ротор |
Загрузка ...
|
|
| 22 | 7Х-4066 | Винт |
Загрузка ...
|
|
| 23 | Х-4001-01 | Шайба пружинная |
Загрузка ...
|
|
| 24 | 15Х-4148 | Шпонка |
Загрузка ...
|
|
| 25 | Г287-3701405 | Шайба специальная |
Загрузка ...
|
|
| 26 | Г287-3701053 | Втулка распорная |
Загрузка ...
|
|
| 27 | Г288-3701130 | Фаза статора |
Загрузка ...
|
|
| 28 | Г288-3701132 | Фаза статора |
Загрузка ...
|
|
| 29 | Г287-3701055-А | Вентилятор |
Загрузка ...
|
|
| 30 | Г288А-3701051 | Шкив генератора Г-287Е |
Загрузка ...
|
|
| 31 | Г287-3701074 | Шайба |
Загрузка ...
|
|
| 32 | МХ-0235-01 | Гайка |
Загрузка ...
|
|
| 33 | 2564211143 | Ремень зубчатый |
Загрузка ...
|
|
| 34 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 35 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 36 | 240Б-3701790-Б | Планка натяжная генератора |
Загрузка ...
|
|
| 37 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 38 | 201505-П29 | Болт М10х45 |
Загрузка ...
|
|
| 39 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 40 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 41 | 252038-П29 | Шайба |
Загрузка ...
|
|
| 42 | 240Б-3701774-Б | Кронштейн крепления генератора |
Загрузка ...
|
|
| 43 | 250512-П29 | Гайка |
Загрузка ...
|
|
| 44 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 45 | 238-3701780 | Палец крепления генератора |
Загрузка ...
|
|
| 46 | Г287-3701054 | Втулка |
Загрузка ...
|
|
| 47 | 46 1982 9170 | Шарикоподшипник |
Загрузка ...
|
|
| 48 | МХ-0139 | Винт |
Загрузка ...
|
|
| 49 | ХИ 482-01 | Шайба пружинная |
Загрузка ...
|
|
| 50 | НО-0102 | Винт М6 |
Загрузка ...
|
|
| 51 | Х-4237-01 | Винт М5 |
Загрузка ...
|
|
| 52 | Г250-3701053-01 | Скоба |
Загрузка ...
|
|
| 53 | 46 1982 7133 | Шарикоподшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
