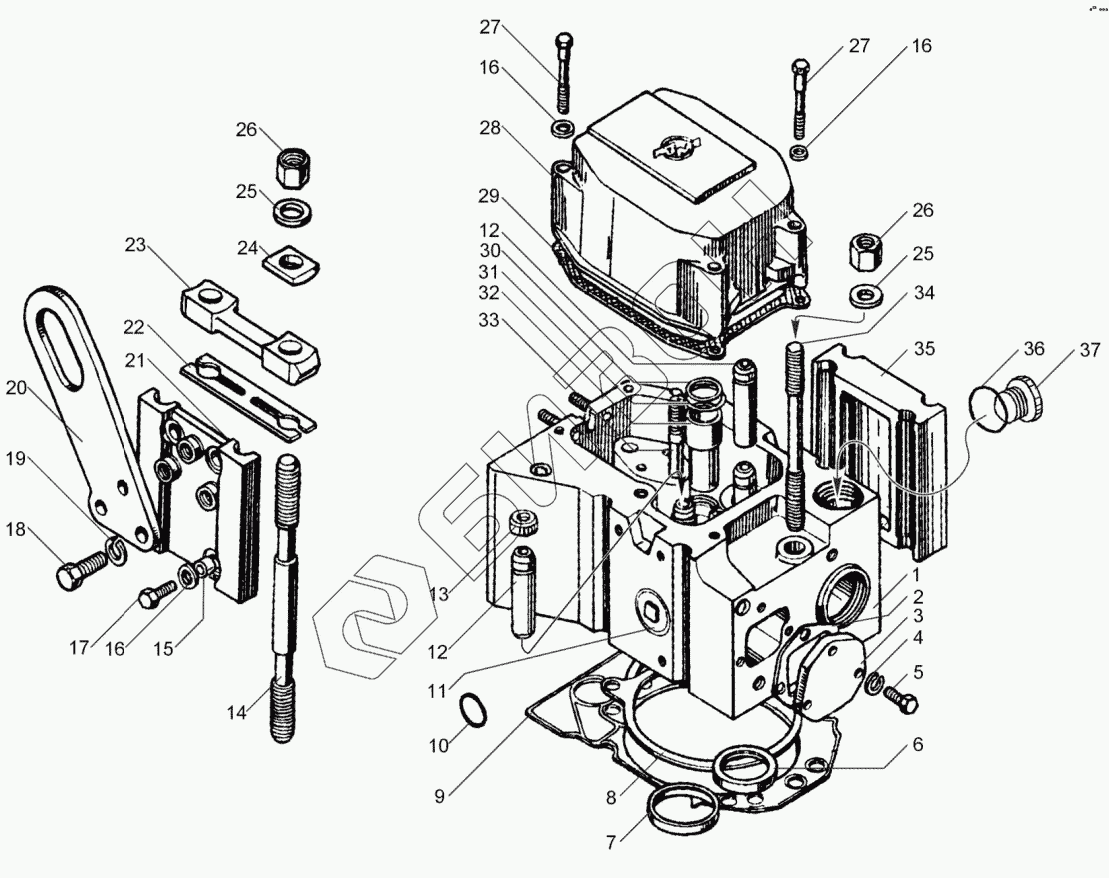

Графический каталог запасных частей к технике: ЯМЗ-240. Головка цилиндров
/8.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 240-1003013-Е2 | Головка цилиндра |
Загрузка ...
|
|
| 2 | 240-1003340-В | Прокладка боковой крышки |
Загрузка ...
|
|
| 3 | 240-1003336-В2 | Крышка головки цилиндров боковая |
Загрузка ...
|
|
| 4 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 5 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 6 | 236-1003110-В4 | Седло выпускного клапана |
Загрузка ...
|
|
| 7 | 236-1003108-Б | Седло впускного клапана |
Загрузка ...
|
|
| 8 | 240-1003209 | Прокладка головки цилиндров |
Загрузка ...
|
|
| 9 | 240-1003213 | Прокладка уплотнительная головки цилиндра |
Загрузка ...
|
|
| 10 | 240-1003036 | Кольцо уплотнительное |
Загрузка ...
|
|
| 11 | 316176-П2 | Пробка |
Загрузка ...
|
|
| 12 | 236-1007032-Б | Втулка клапана направляющая |
Загрузка ...
|
|
| 13 | 236-1007262 | Манжета уплотнительная впускного клапана в сборе |
Загрузка ...
|
|
| 14 | 240-1003019 | Шпилька крепления головки цилиндра |
Загрузка ...
|
|
| 15 | 240-1003477 | Втулка |
Загрузка ...
|
|
| 16 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 17 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 18 | 201563-П29 | Болт М12х30 |
Загрузка ...
|
|
| 19 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 20 | 240-1003330 | Рым |
Загрузка ...
|
|
| 21 | 240-1003475 | Проставка боковая |
Загрузка ...
|
|
| 22 | 240-1003476 | Пластина нижняя |
Загрузка ...
|
|
| 23 | 240-1003473-Б | Траверса |
Загрузка ...
|
|
| 24 | 240-1003470-Б | Накладка |
Загрузка ...
|
|
| 25 | 312315-П2 | Шайба |
Загрузка ...
|
|
| 26 | 311445-П5 | Гайка М8х1,5 |
Загрузка ...
|
|
| 27 | 200274-П29 | Болт М8х75 |
Загрузка ...
|
|
| 28 | 240-1003264-Б2 | Крышка головки цилиндра |
Загрузка ...
|
|
| 29 | 240-1003270-Б | Прокладка крышки |
Загрузка ...
|
|
| 30 | 236-1003114-Г | Кольцо стакана форсунки уплотнительное |
Загрузка ...
|
|
| 31 | 236-1003115 | Кольцо запорное |
Загрузка ...
|
|
| 32 | 236-1003112-Г | Стакан форсунки |
Загрузка ...
|
|
| 33 | 310462-П | Шпилька крепления стойки оси коромысел и скобы форсунки |
Загрузка ...
|
|
| 34 | 240-1003017-В | Шпилька крепления головки цилиндра |
Загрузка ...
|
|
| 35 | 240-1003474 | Проставка |
Загрузка ...
|
|
| 36 | 25 3111 2082 | Кольцо 034-038-25-2-1 |
Загрузка ...
|
|
| 37 | 316188-П2 | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
