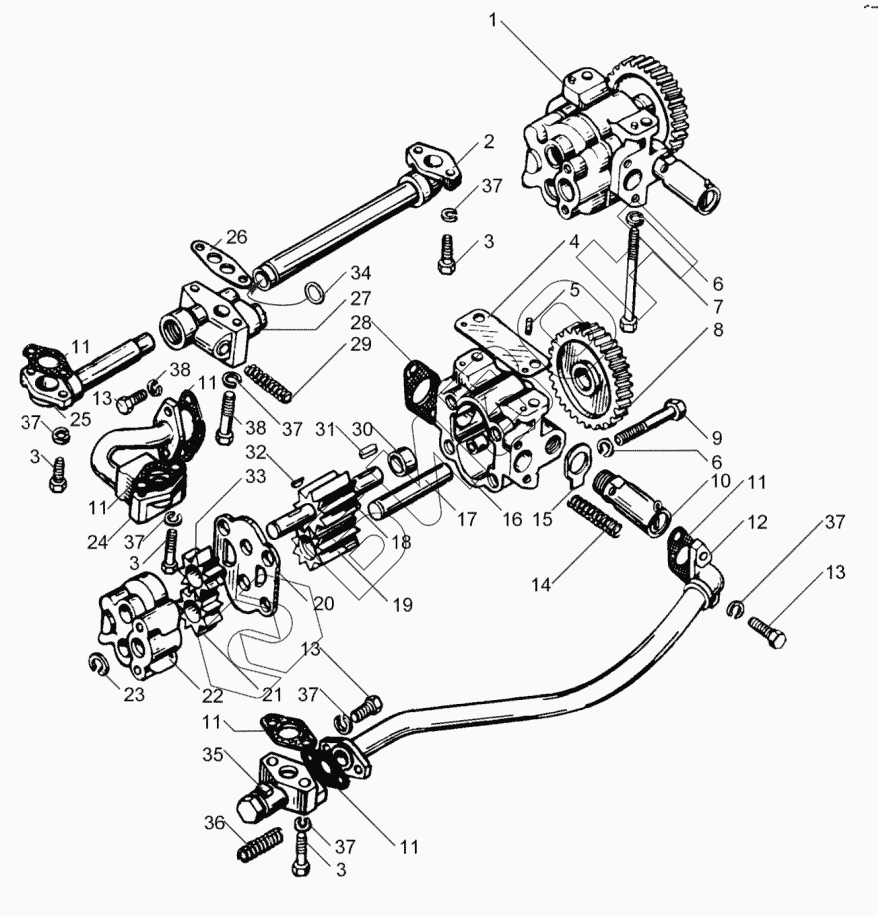

Графический каталог запасных частей к технике: ЯМЗ-240. Насос масляный ЯМЗ-240НМ2
/17.gif)
1
2
3
3
3
3
4
5
6
6
7
8
9
10
11
11
11
11
11
11
12
13
13
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
37
37
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 240Н-1011014-Б | Насос масляный в сборе |
Загрузка ...
|
|
| 2 | 240Н-1011407-Б | Труба отводящая задняя в сборе |
Загрузка ...
|
|
| 3 | 201464-П2 | Болт М8х40 |
Загрузка ...
|
|
| 4 | 240-1011380 | Прокладка регулировочная |
Загрузка ...
|
|
| 5 | 313404-П2 | Штифт установочный 5х12 |
Загрузка ...
|
|
| 6 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 7 | 45 9327 6074 | Болт |
Загрузка ...
|
|
| 8 | 240-1011230-А | Шестерня привода масляного насоса |
Загрузка ...
|
|
| 9 | 200327-П2 | Болт М10х90 |
Загрузка ...
|
|
| 10 | 240Н-1011048 | Клапан редукционный в сборе |
Загрузка ...
|
|
| 11 | 236-1011358-А | Прокладка фланца |
Загрузка ...
|
|
| 12 | 240Н-1011351 | Труба отводящая |
Загрузка ...
|
|
| 13 | 201458-П2 | Болт М8х25 |
Загрузка ...
|
|
| 14 | 236-1011058-Б | Пружина клапана |
Загрузка ...
|
|
| 15 | 312571-П2 | Шайба замковая |
Загрузка ...
|
|
| 16 | 240-1011018-А | Корпус нагнетающей секции в сборе |
Загрузка ...
|
|
| 16 | 240-1011037 | Втулка установочная |
Загрузка ...
|
|
| 17 | 240-1011025 | Ось ведомых шестерен |
Загрузка ...
|
|
| 18 | 240Б-1011040 | Шестерня ведущая нагнетающей секции в сборе |
Загрузка ...
|
|
| 19 | 240-1011030 | Шестерня ведомая нагнетающей секции в сборе |
Загрузка ...
|
|
| 20 | 240Н-1011049 | Проставка |
Загрузка ...
|
|
| 21 | 240-1011110 | Шестерня радиаторной секции ведомая в сборе |
Загрузка ...
|
|
| 22 | 240-1011019-А | Корпус радиаторной секции |
Загрузка ...
|
|
| 22 | 240-1011034 | Втулка корпуса |
Загрузка ...
|
|
| 23 | 240-1011085 | Кольцо |
Загрузка ...
|
|
| 24 | 240Н-1011420-А | Труба отводящая радиаторной секции в сборе |
Загрузка ...
|
|
| 25 | 240Н-1011406-Б | Труба отводящая в сборе |
Загрузка ...
|
|
| 26 | 240Н-1011274 | Прокладка клапана |
Загрузка ...
|
|
| 27 | 240Н-1011268-Б | Клапан регулировочный системы охлаждения поршней в сборе |
Загрузка ...
|
|
| 28 | 236-1011296 | Прокладка переднего фланца |
Загрузка ...
|
|
| 29 | 238Н-1011368-Б | Пружина клапана |
Загрузка ...
|
|
| 30 | 240-1011034 | Втулка корпуса |
Загрузка ...
|
|
| 31 | 314123-П2 | Шпонка призматическая |
Загрузка ...
|
|
| 32 | 45 9824 6256 | Шпонка |
Загрузка ...
|
|
| 33 | 240Б-1011100 | Шестерня ведущая радиаторной секции |
Загрузка ...
|
|
| 34 | 25 3111 2144 | Кольцо 025-031-36-2-1 |
Загрузка ...
|
|
| 35 | 240Н-1011092 | Клапан перепускной системы смазки в сборе |
Загрузка ...
|
|
| 36 | 240Н-101Ю96 | Пружина клапана |
Загрузка ...
|
|
| 37 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 38 | 200270-П2 | Болт М8х55 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
