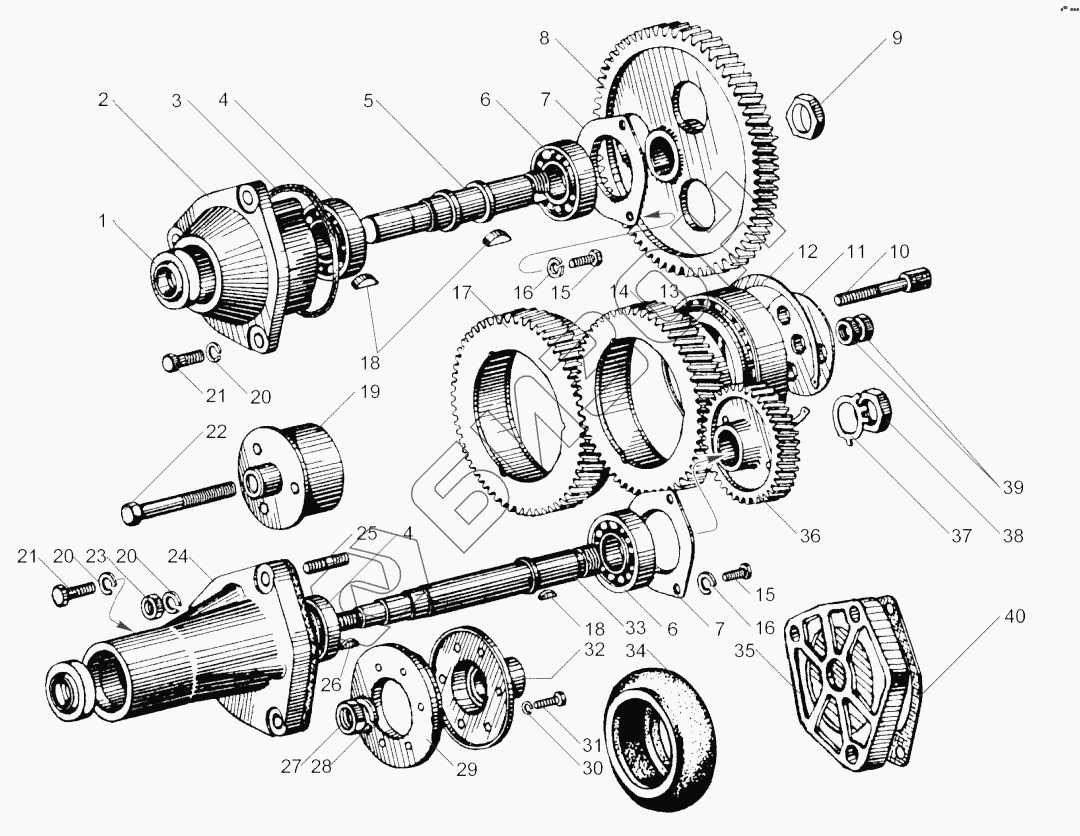

Графический каталог запасных частей к технике: ЯМЗ-240. Привод агрегатов
/27.gif)
1
2
2
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
18
19
20
20
20
21
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-1029240 | Манжета в сборе |
Загрузка ...
|
|
| 2 | 240-1029170 | Корпус привода топливного насоса с манжетой в сборе |
Загрузка ...
|
|
| 2 | 240-1029172 | Корпус привода топливного насоса |
Загрузка ...
|
|
| 3 | 25 3111 2634 | Кольцо |
Загрузка ...
|
|
| 4 | 4612121626 | Подшипник шариковый 6-205К |
Загрузка ...
|
|
| 5 | 236-1029154-Б2 | Вал ведомой шестерни |
Загрузка ...
|
|
| 6 | 4612133873 | Подшипник 305К |
Загрузка ...
|
|
| 7 | 236-1308107-А | Фланец упорный |
Загрузка ...
|
|
| 8 | 240-1029122 | Шестерня привода топливного насоса |
Загрузка ...
|
|
| 9 | 250661-П2 | Гайка |
Загрузка ...
|
|
| 10 | 240-1029346 | Болт крепления цапфы |
Загрузка ...
|
|
| 11 | 240-1029347 | Шайба упорная |
Загрузка ...
|
|
| 12 | 240-1029078 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 13 | 46 2453 5358 | Подшипник конический |
Загрузка ...
|
|
| 14 | 240-1029104-А | Шестерня промежуточная привода водяного насоса |
Загрузка ...
|
|
| 15 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 16 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 17 | 240-1029074-А | Шестерня промежуточная привода масляного насоса |
Загрузка ...
|
|
| 18 | 314042-П2 | Шпонка сегментная |
Загрузка ...
|
|
| 19 | 240-1029084 | Цапфа промежуточной шестерни |
Загрузка ...
|
|
| 20 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 21 | 201497-П29 | Болт М10х25 |
Загрузка ...
|
|
| 22 | 310222-П2 | Болт стяжной М12х1,25х82 |
Загрузка ...
|
|
| 23 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 24 | 240-1029221 | Корпус привода генератора с шестерней в сборе |
Загрузка ...
|
|
| 24 | 240-1029225 | Корпус привода генератора |
Загрузка ...
|
|
| 25 | 216262-П29 | Шпилька |
Загрузка ...
|
|
| 26 | 314038-П2 | Шпонка |
Загрузка ...
|
|
| 27 | 250636-П29 | Гайка |
Загрузка ...
|
|
| 28 | 252139-П2 | Шайба пружинная |
Загрузка ...
|
|
| 29 | 240-3701754-Б | Кольцо |
Загрузка ...
|
|
| 30 | 252134-П2 | Шайба пружинная |
Загрузка ...
|
|
| 31 | 201420-П29 | Болт М6х20 |
Загрузка ...
|
|
| 32 | 240-3701755-В | Полумуфта |
Загрузка ...
|
|
| 33 | 240-1029228-А | Вал привода генератора |
Загрузка ...
|
|
| 34 | 240-3701034-Б | Оболочка муфты |
Загрузка ...
|
|
| 35 | 240Б-1029248-А | Заглушка |
Загрузка ...
|
|
| 36 | 240-1029230 | Шестерня |
Загрузка ...
|
|
| 37 | 312562-П2 | Шайба стопорная |
Загрузка ...
|
|
| 38 | 250659-П2 | Гайка |
Загрузка ...
|
|
| 39 | 250615-П2 | Гайка |
Загрузка ...
|
|
| 40 | 240-1029178 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
