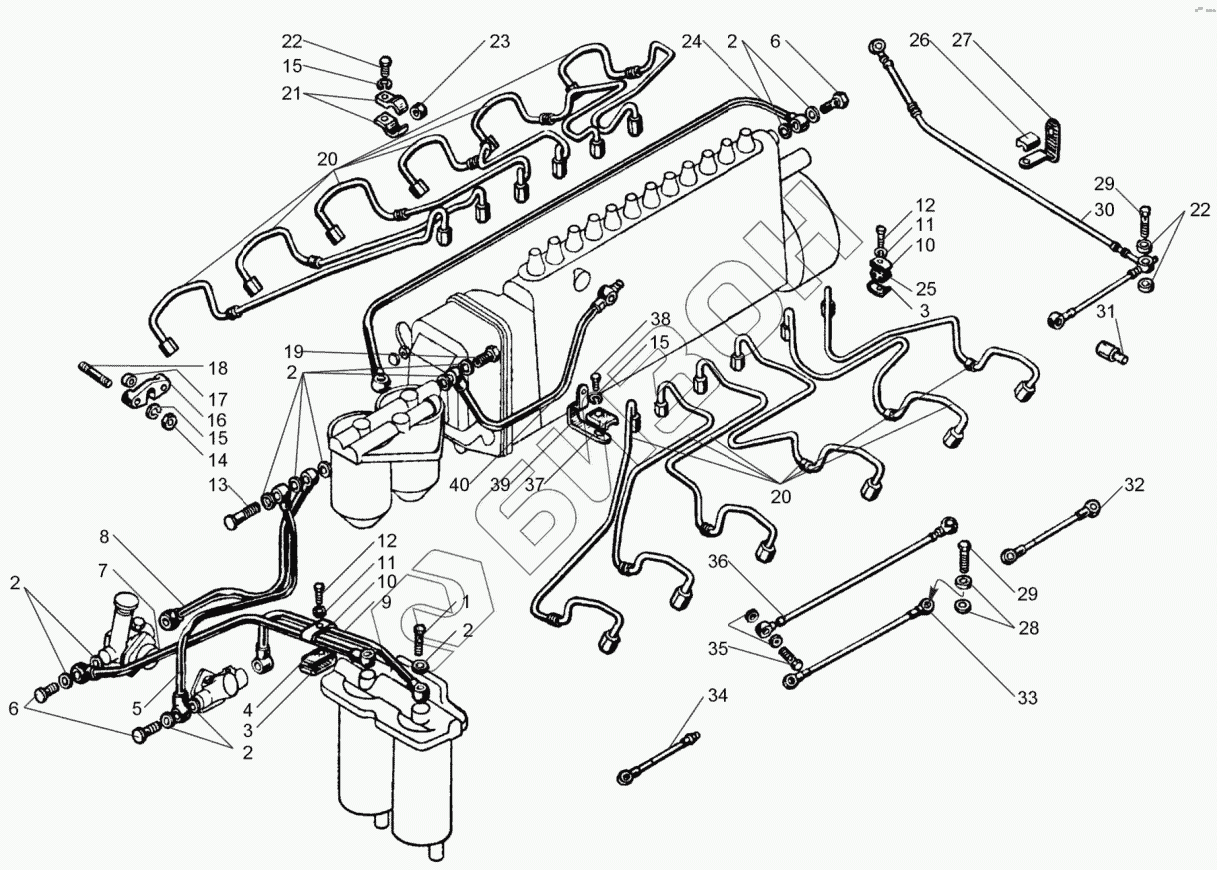

Графический каталог запасных частей к технике: ЯМЗ-240. Трубопроводы топливные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
2
2
3
3
4
5
6
6
7
8
9
10
10
11
11
12
12
13
14
15
15
15
16
17
18
19
20
20
20
21
22
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали Цена
25 3111 2013 25 3111 2013 Кольцо 005-008-19-2-1
Загрузка ...
1 310260-П2 Болт
Загрузка ...
2 3123264134 Шайба
Загрузка ...
3 240-1104459 Скоба
Загрузка ...
4 240-1104442 Прокладка
Загрузка ...
5 240-1104450 Трубка топливная отводящая топливного насоса
Загрузка ...
6 310096-П2 Болт специальный М14х1,5х30
Загрузка ...
7 240-1104436 Трубка топливная отводящая фильтра грубой очистки
Загрузка ...
8 240-1104422-А Трубка топливная отводящая топливного насоса
Загрузка ...
9 240-1104410-А Трубка топливная отводящая фильтра грубой очистки
Загрузка ...
10 240-1104458 Скоба крепления воздухопроводов
Загрузка ...
11 252134-П2 Шайба пружинная
Загрузка ...
12 201422-П29 Болт М6х25
Загрузка ...
13 240-1104433 Болт крепления топливной трубки
Загрузка ...
14 250511-П29 Гайка
Загрузка ...
15 252135-П2 Шайба пружинная
Загрузка ...
16 240-1104345-Б Фланец
Загрузка ...
17 240-1104344-А Уплотнитель
Загрузка ...
18 310460-П29 Шпилька
Загрузка ...
19 310225-П29 Болт
Загрузка ...
20 240-1104308-В Трубка топливная высокого давления в сборе
Загрузка ...
20 240-1104306 Трубка топливная высокого давления в сборе
Загрузка ...
21 240-1104440-Б Колодка крепления топливной трубки
Загрузка ...
22 201460-П29 Болт М8х30
Загрузка ...
23 240-1104336-Б Втулка
Загрузка ...
24 240Н-1104384 Трубка топливная отводящая от фильтра тонкой очистки
Загрузка ...
25 240-1104350 Прокладка
Загрузка ...
26 240-1104337-Б Прокладка
Загрузка ...
27 315355-П29 Кляммер
Загрузка ...
28 312482-П34 Шайба
Загрузка ...
29 310239-П29 Болт
Загрузка ...
30 240-1104346-Б2 Трубка топливная отводящая в сборе
Загрузка ...
31 240-1104359 Ввертыш
Загрузка ...
32 240-1104376 Трубка топливная отводящая от головок цилиндров
Загрузка ...
33 240-1104390-Б Трубка
Загрузка ...
34 240-1104370-Б Трубка топливная дренажная форсунки
Загрузка ...
35 310122-П2 Болт М10х1х22
Загрузка ...
36 240-1111614 Трубка
Загрузка ...
37 236-1104442-Б Прокладка
Загрузка ...
38 201454-П29 Болт М8х16
Загрузка ...
39 315485-П29 Кляммер
Загрузка ...
40 240Н-1104426 Трубка топливная подводящая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
