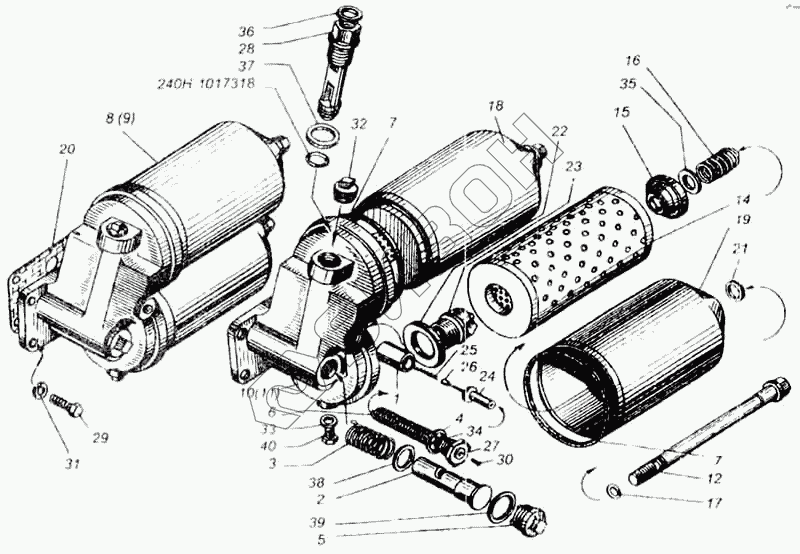

Графический каталог запасных частей к технике: ЯМЗ-240, 240Б, 240Н, 240П. Фильтр масляный
240Н-1017318
1
2
3
4
5
6
7
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240Н-1017318 | 240Н-1017318 | Кольцо |
Загрузка ...
|
|
| 1 | 206Д-1011055-А | Плунжер перепускного клапана |
Загрузка ...
|
|
| 2 | 240-1011055 | Клапан |
Загрузка ...
|
|
| 3 | 240-1011057 | Пружина клапана дифференциального |
Загрузка ...
|
|
| 4 | 206Д-1011066 | Прокладка пробки перепускного клапана |
Загрузка ...
|
|
| 5 | 240-1011071-Б | Пробка клапана |
Загрузка ...
|
|
| 6 | 236-1012058 | Пружина перепускного клапана |
Загрузка ...
|
|
| 7 | 201-1012083 | Прокладка колпака фильтра |
Загрузка ...
|
|
| 8 | 240-1017010-Б2 | Масляный фильтр в сборе |
Загрузка ...
|
|
| 9 | 240Н-1017010-Б2 | Масляный фильтр в сборе |
Загрузка ...
|
|
| 10 | 240-1017020-Б2 | Корпус фильтра |
Загрузка ...
|
|
| 11 | 240Н-1017020 | Корпус фильтра |
Загрузка ...
|
|
| 12 | 240-1017030 | Стержень фильтра |
Загрузка ...
|
|
| 13 | 240-1017038-А3 | Фильтрующий элемент в упаковке |
Загрузка ...
|
|
| 14 | 240-1017040-А2 | Фильтрующий элемент |
Загрузка ...
|
|
| 15 | 238НБ-1017045-Б2 | Чашка фильтра уплотнительная |
Загрузка ...
|
|
| 16 | 240-1017048-Б | Пружина фильтра |
Загрузка ...
|
|
| 17 | 238НБ-1017071 | Кольцо запорное стержня |
Загрузка ...
|
|
| 18 | 240-1017076 | Колпак со стержнем |
Загрузка ...
|
|
| 19 | 240-1017078-А | Колпак с втулкой в сборе |
Загрузка ...
|
|
| 20 | 240-1017100 | Прокладка |
Загрузка ...
|
|
| 21 | 201-1017112 | Прокладка стержня |
Загрузка ...
|
|
| 22 | 240-1017122-Б | Прокладка элемента фильтра |
Загрузка ...
|
|
| 23 | 240-1017127-А2 | Втулка корпуса фильтра |
Загрузка ...
|
|
| 24 | 240-1017286 | Корпус сигнализатора |
Загрузка ...
|
|
| 25 | 240-1017291 | Пружина сигнализатора |
Загрузка ...
|
|
| 26 | 240-1017292 | Шток сигнализатора |
Загрузка ...
|
|
| 27 | 240-1017293-Б | Пробка перепускного клапана в сборе |
Загрузка ...
|
|
| 28 | 240Н-1017310 | Клапан обратный в сборе |
Загрузка ...
|
|
| 29 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 30 | 220048-П29 | Винт |
Загрузка ...
|
|
| 31 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 32 | 262513-П2 | Пробка К3/4" |
Загрузка ...
|
|
| 33 | 312326-П34 | Шайба уплотнительная |
Загрузка ...
|
|
| 34 | 312347-П29 | Шайба |
Загрузка ...
|
|
| 35 | 312607-П2 | Шайба |
Загрузка ...
|
|
| 36 | 312630-П | Шайба |
Загрузка ...
|
|
| 37 | 312661-П | Прокладка |
Загрузка ...
|
|
| 38 | 312668-П | Шайба |
Загрузка ...
|
|
| 39 | 312669-П | Прокладка пробки сливного отверстия |
Загрузка ...
|
|
| 40 | 316191-П29 | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
