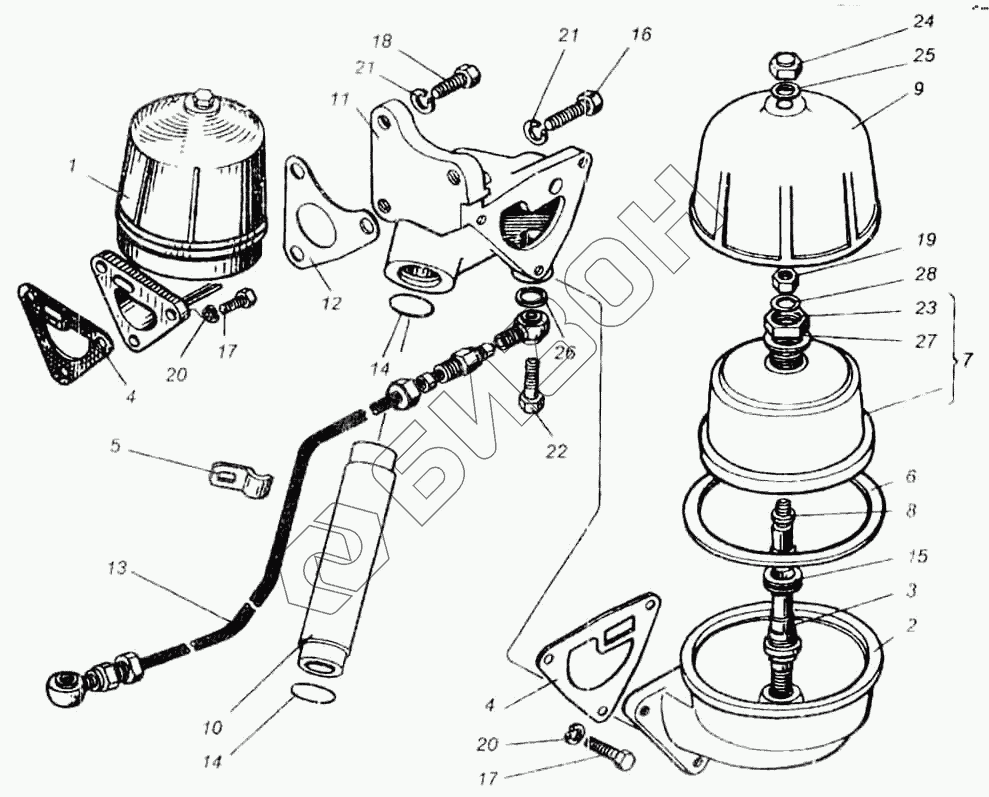

Графический каталог запасных частей к технике: ЯМЗ-240, 240Б, 240Н, 240П. Маслоочиститель центробежный
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-1028010 | Фильтр центробежной очистки масла в сборе |
Загрузка ...
|
|
| 2 | 236-1028020 | Корпус фильтра |
Загрузка ...
|
|
| 3 | 236-1028031 | Ось ротора |
Загрузка ...
|
|
| 4 | 236-1028122 | Прокладка корпуса центробежного фильтра |
Загрузка ...
|
|
| 5 | 238Н-1017152 | Скоба крепления трубки |
Загрузка ...
|
|
| 6 | 236-1028162 | Прокладка колпака |
Загрузка ...
|
|
| 7 | 236-1028180 | Ротор в сборе |
Загрузка ...
|
|
| 8 | 236-1028224 | Кольцо стопорное |
Загрузка ...
|
|
| 9 | 236-1028250 | Колпак маслоочистителя |
Загрузка ...
|
|
| 10 | 240-1028094 | Труба сливная |
Загрузка ...
|
|
| 11 | 240-1028101 | Кронштейн крепления фильтра |
Загрузка ...
|
|
| 12 | 240-1028102 | Прокладка |
Загрузка ...
|
|
| 13 | 240-1028108 | Трубка подвода масла |
Загрузка ...
|
|
| 14 | 840-1014144 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 8103 | Шарикоподшипник упорный |
Загрузка ...
|
|
| 16 | 200377-П29 | Болт М12 |
Загрузка ...
|
|
| 17 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 18 | 201544-П29 | Болт М12х40 |
Загрузка ...
|
|
| 19 | 250615-П2 | Гайка |
Загрузка ...
|
|
| 20 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 21 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 22 | 310260-П29 | Болт М14х1,5х35 |
Загрузка ...
|
|
| 23 | 311808-П2 | Гайка |
Загрузка ...
|
|
| 24 | 312103-П29 | Гайка |
Загрузка ...
|
|
| 25 | 312310-П34 | Шайба |
Загрузка ...
|
|
| 26 | 312326-П34 | Шайба уплотнительная |
Загрузка ...
|
|
| 27 | 312497-П2 | Шайба |
Загрузка ...
|
|
| 28 | 312672-П | Шайба упорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
