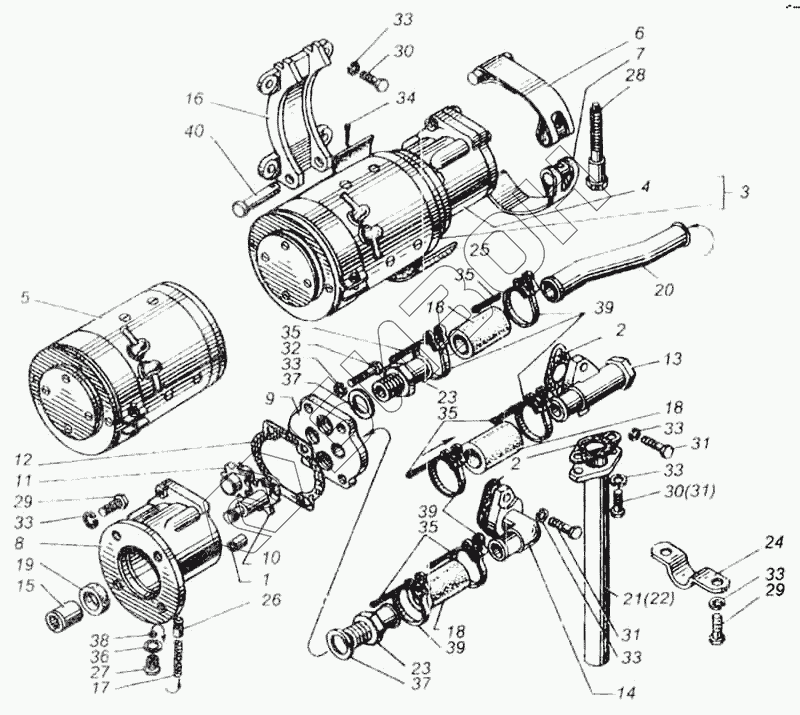

Графический каталог запасных частей к технике: ЯМЗ-240, 240Б, 240Н, 240П. Насос маслозакачивающий
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
30
31
31
31
32
33
33
33
33
33
33
33
34
35
35
35
35
36
37
37
38
39
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 206В-1011037 | Втулка установочная |
Загрузка ...
|
|
| 2 | 236-1011358 | Прокладка |
Загрузка ...
|
|
| 3 | 240-1021009-А | Насос маслозакащивающий в сборе с электродвигателем |
Загрузка ...
|
|
| 4 | 240-1021012 А | Насос |
Загрузка ...
|
|
| 5 | МН-1 | Электродвигатель |
Загрузка ...
|
|
| 6 | 240-1021019-А | Хомут верхний (Сталь) |
Загрузка ...
|
|
| 7 | 240-1021020-А | Хомут нижний (Сталь) |
Загрузка ...
|
|
| 8 | 240-1021025-Б2 | Корпус насоса (Чугун) |
Загрузка ...
|
|
| 9 | 240-1021028 | Крышка насоса (Чугун) |
Загрузка ...
|
|
| 10 | 240-1021030 | Шестерня ведущая (Сталь) |
Загрузка ...
|
|
| 11 | 240-1021034 | Шестерня ведомая (Сталь) |
Загрузка ...
|
|
| 12 | 240-1021039-Б3 | Прокладка (Алюминий) |
Загрузка ...
|
|
| 13 | 240-1021044-А | Клапан запорный |
Загрузка ...
|
|
| 14 | 240-1021064-А | Фланец угловой (Цинковый сплав) |
Загрузка ...
|
|
| 15 | 240-1021070 | Муфта шлицевая с кольцом в сборе (Сталь) |
Загрузка ...
|
|
| 16 | 240-1021080 | Кронштейн крепления насоса (Сталь) |
Загрузка ...
|
|
| 17 | 240-1021083 | Пружина клапана (Сталь) |
Загрузка ...
|
|
| 18 | 240-1021084 | Рукав (Резина) |
Загрузка ...
|
|
| 19 | 240-1021090 | Манжета (Резина) |
Загрузка ...
|
|
| 20 | 240-1021103 | Труба отводящая (Сталь) |
Загрузка ...
|
|
| 21 | 240-1021104 | Труба всасывающая (сталь) |
Загрузка ...
|
|
| 22 | 240Б-1021104 | Труба всасывающая (Сталь) |
Загрузка ...
|
|
| 23 | 240-1021112 | Штуцер (Сталь) |
Загрузка ...
|
|
| 24 | 240Б-1021114 | Скоба (Сталь) |
Загрузка ...
|
|
| 25 | 240-1021316 | Прокладка (Резина) |
Загрузка ...
|
|
| 26 | 236М-1106564 | Плунжер клапана (Сталь) |
Загрузка ...
|
|
| 27 | 204А-1106746-Б | Пробка клапана |
Загрузка ...
|
|
| 28 | 236-3708720 | Болт стяжной |
Загрузка ...
|
|
| 29 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 30 | 201457-П29 | Болт М8х22 |
Загрузка ...
|
|
| 31 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 32 | 201462-П29 | Болт М8х35 |
Загрузка ...
|
|
| 33 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 34 | 258039-П2 | Шплинт |
Загрузка ...
|
|
| 35 | 297575-П29 | Шплинт |
Загрузка ...
|
|
| 36 | 312310-П34 | Шайба |
Загрузка ...
|
|
| 37 | 312475-П34 | Шайба |
Загрузка ...
|
|
| 38 | 312631-П2 | Шайба регулировочная (Сталь) |
Загрузка ...
|
|
| 39 | 316215-П | Хомут в сборе |
Загрузка ...
|
|
| 40 | 317841-П29 | Палец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
