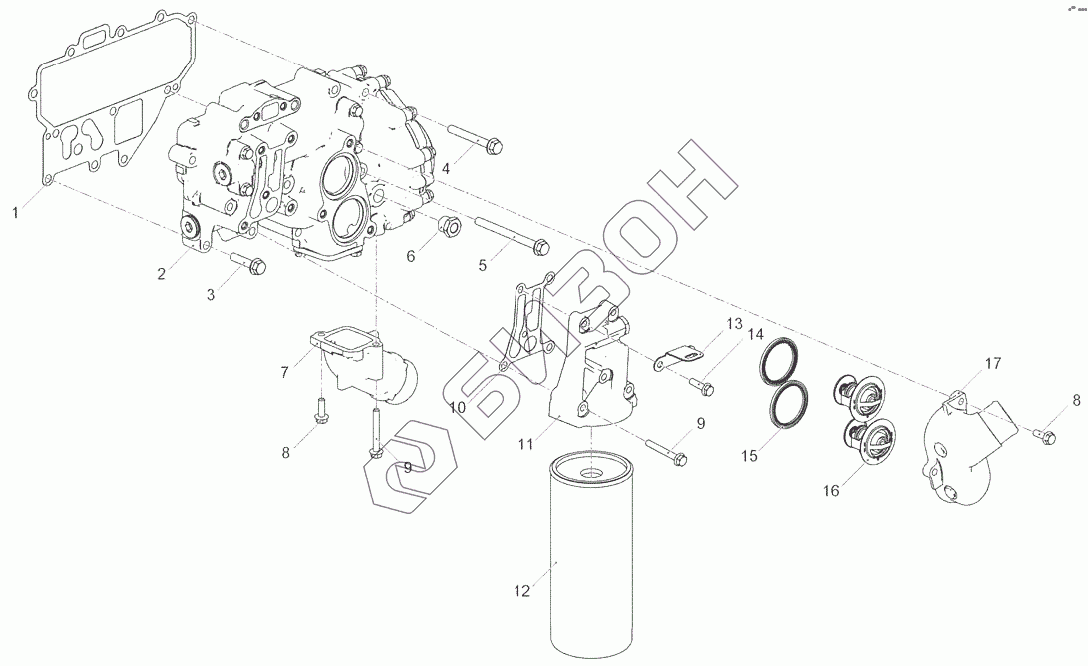

Графический каталог запасных частей к технике: ЯМЗ-53424. Установка сервисного модуля 53414.1013005

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 5340.1013682-10 Прокладка сервисного модуля
Загрузка ...
2 5340.1013600-10 Модуль сервисный
Загрузка ...
3 8.9245 Болт М10-6gх45-8.8
Загрузка ...
4 8.9177 Болт М10-6gх80-8.8
Загрузка ...
5 8.9347 Болт М10-6gх120-8.8
Загрузка ...
6 53404.1118057 Штуцер
Загрузка ...
7 5340.1303208-10 Патрубок подводящий
Загрузка ...
8 8.9062 Болт М8-6gх25-8.8
Загрузка ...
9 8.9110 Болт М8-6gх60-8.8
Загрузка ...
10 5340.1012100 Прокладка корпуса масляного фильтра
Загрузка ...
11 5340.1012012 Корпус масляного фильтра с клапаном теплообменника
Загрузка ...
12 5340.1012075 Фильтр масляный W 11 102С
Загрузка ...
13 53404.1118452 Кронштейн
Загрузка ...
14 8.9064 Болт М8-6gх30-8.8
Загрузка ...
15 658.1306054-01 Уплотнитель термостата
Загрузка ...
16 8.9877 Термостат
Загрузка ...
17 5340.1303130-10 Патрубок отводящий
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
