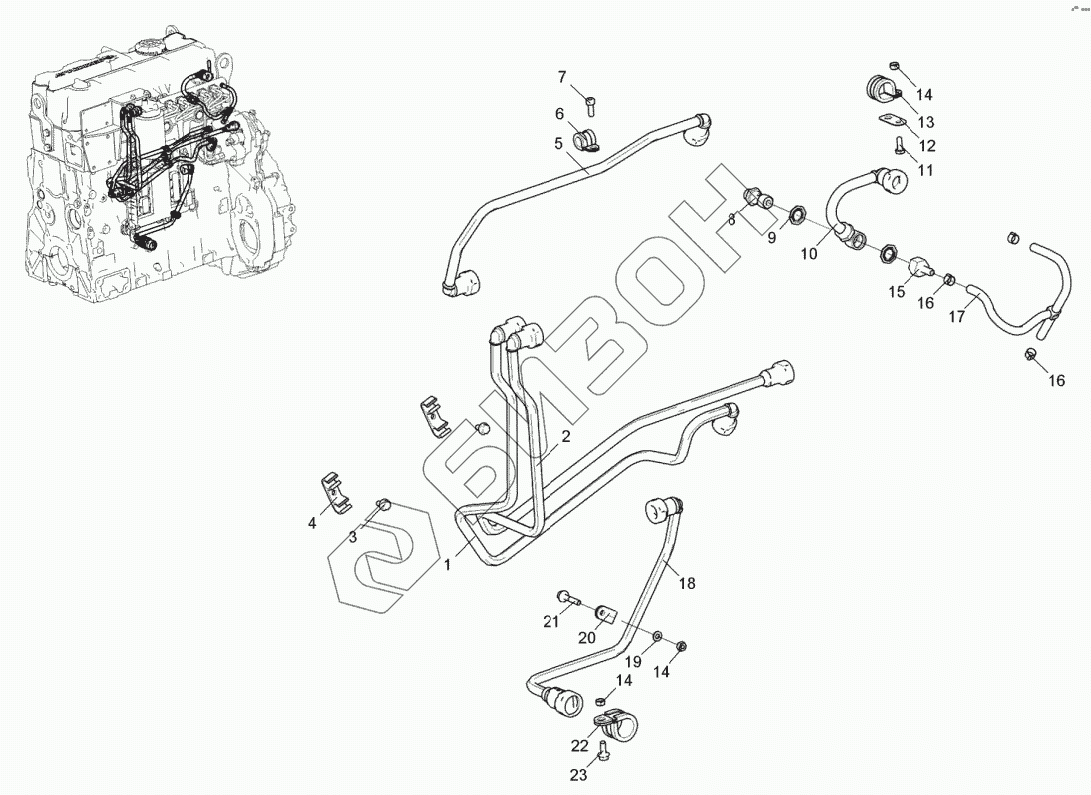

Графический каталог запасных частей к технике: ЯМЗ-5347-10, 53472. Трубопроводы топливные
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 5347.1104422 | Трубка подвода топлива к фильтру |
Загрузка ...
|
|
| 2 | 5347.1104426 | Трубка подвода топлива к насосу высокого давления |
Загрузка ...
|
|
| 3 | 8.9088 | Болт М6-6gх12-8.8 |
Загрузка ...
|
|
| 4 | 5340.1104630 | Держатель трубок |
Загрузка ...
|
|
| 5 | 5340.1104416 | Трубка подвода топлива к топливодкачиваещему насосу |
Загрузка ...
|
|
| 6 | 8.9302 | Хомут |
Загрузка ...
|
|
| 7 | 8.9218 | Винт М6-6gх16-8.8 |
Загрузка ...
|
|
| 8 | 5340.1104349-01ГМ | Штуцер |
Загрузка ...
|
|
| 9 | 8.9214 | Шайба резинометаллическая |
Загрузка ...
|
|
| 10 | 5340.1104382-10 | Трубка слива топлива с двигателя |
Загрузка ...
|
|
| 11 | 201418-П29 | Болт М6х16 |
Загрузка ...
|
|
| 12 | 5340.3724155 | Кронштейн кляммера |
Загрузка ...
|
|
| 13 | 8.9298 | Хомут |
Загрузка ...
|
|
| 14 | 250508-П29 | Гайка М6 |
Загрузка ...
|
|
| 15 | 5340.1104380 | Наконечник штуцера |
Загрузка ...
|
|
| 16 | 8.8859 | Хомут червячный |
Загрузка ...
|
|
| 17 | 5340.1104378 | Топливопроводы дренажные |
Загрузка ...
|
|
| 18 | 5347.1104410 | Трубка подвода топлива к двигателю |
Загрузка ...
|
|
| 19 | 252004-П29 | Шайба |
Загрузка ...
|
|
| 20 | 8.9393 | Хомут |
Загрузка ...
|
|
| 21 | 8.9228 | Болт М6-6gх30-8.8 |
Загрузка ...
|
|
| 22 | 8.9305 | Хомут |
Загрузка ...
|
|
| 23 | 8.9225 | Болт М6-6gх16-8.8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
