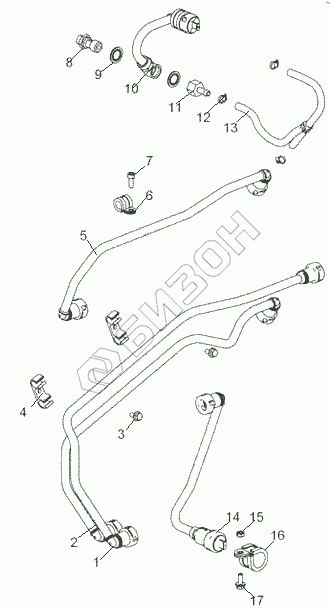

Графический каталог запасных частей к технике: ЯМЗ-534. 5340.1104005 Установка топливных трубопроводов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 5340.1104426 Трубка подвода топлива к насосу высокого давления
Загрузка ...
2 5340.1104422 Трубка подвода топлива к фильтру
Загрузка ...
3 8.9088 Болт М6-6gх12-8.8
Загрузка ...
4 5340.1104630 Держатель трубок
Загрузка ...
5 5340.1104416 Трубка подвода топлива к топливодкачиваещему насосу
Загрузка ...
6 8.9302 Хомут
Загрузка ...
7 8.9218 Винт М6-6gх16-8.8
Загрузка ...
8 5340.1104349-01 Штуцер
Загрузка ...
9 8.9214 Шайба резинометаллическая
Загрузка ...
10 5340.1104391 Трубка слива топлива с двигателя
Загрузка ...
11 5340.1104380 Наконечник штуцера
Загрузка ...
12 8.8859 Хомут червячный
Загрузка ...
13 5340.1104378 Топливопроводы дренажные
Загрузка ...
14 5340.1104410 Трубка подвода топлива к двигателю
Загрузка ...
15 250508-П29 Гайка М6
Загрузка ...
16 8.9305 Хомут
Загрузка ...
17 8.9225 Болт М6-6gх16-8.8
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
