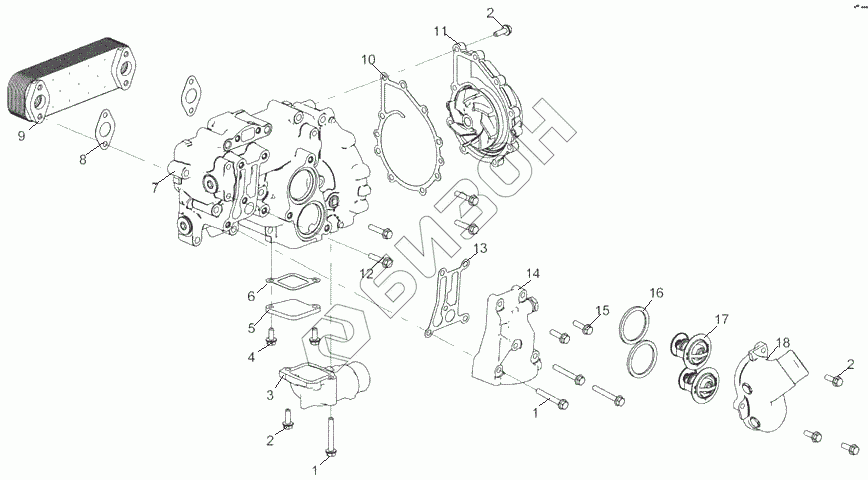

Графический каталог запасных частей к технике: ЯМЗ-534. 5344.1013590 Модуль сервисный
1
1
2
2
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8.9110 | Болт М8-6gх60-8.8 |
Загрузка ...
|
|
| 2 | 8.9062 | Болт М8-6gх25-8.8 |
Загрузка ...
|
|
| 3 | 5344.1303208 | Патрубок подводящий |
Загрузка ...
|
|
| 4 | 8.9234 | Болт М8-6gх20-8.8 |
Загрузка ...
|
|
| 5 | 5340.1013758-10 | Заглушка |
Загрузка ...
|
|
| 6 | 5340.1013762-10 | Прокладка |
Загрузка ...
|
|
| 7 | 5340.1013600-10 | Модуль сервисный |
Загрузка ...
|
|
| 8 | 5340.1013684 | Прокладка теплопередающего элемента |
Загрузка ...
|
|
| 9 | 5340.1013650 | Элемент теплопередающий |
Загрузка ...
|
|
| 9 | 5340.1013650-01 | Элемент теплопередающий |
Загрузка ...
|
|
| 10 | 5340.1307048 | Прокладка водяного насоса |
Загрузка ...
|
|
| 11 | 536.1307010-20 | Насос водяной |
Загрузка ...
|
|
| 11 | 536.1307010-21 | Насос водяной |
Загрузка ...
|
|
| 12 | 8.9094 | Болт М8-6gх40-8.8 |
Загрузка ...
|
|
| 13 | 5340.1012100 | Прокладка корпуса масляного фильтра |
Загрузка ...
|
|
| 14 | 5340.1012012 | Корпус масляного фильтра с клапаном теплообменника |
Загрузка ...
|
|
| 15 | 8.9064 | Болт М8-6gх30-8.8 |
Загрузка ...
|
|
| 16 | 658.1306054-01 | Уплотнитель термостата |
Загрузка ...
|
|
| 17 | 8.8831 | Термостат Т 117-1306100-05 |
Загрузка ...
|
|
| 17 | 8.8832 | Термостат ТС-107-1306100-05М |
Загрузка ...
|
|
| 18 | 5340.1303130-10 | Патрубок отводящий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
