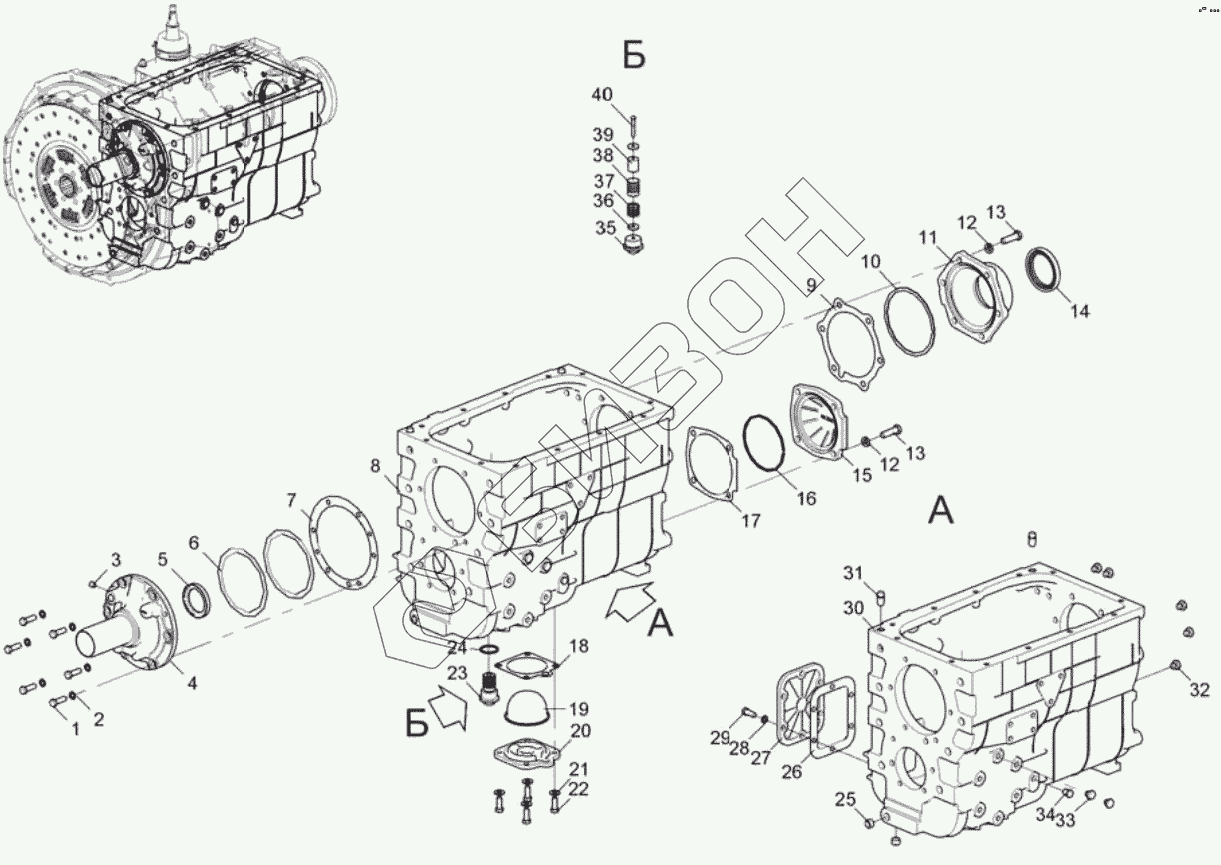

Графический каталог запасных частей к технике: ЯМЗ-536-100. Картер коробки передач
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2014994129 | Болт |
Загрузка ...
|
|
| 2 | 200-1701041 | Шайба |
Загрузка ...
|
|
| 3 | 4599311132 | Пробка |
Загрузка ...
|
|
| 4 | 905.1701041 | Крышка заднего первичного вала |
Загрузка ...
|
|
| 5 | 201.1701230-А | Манжета в сборе |
Загрузка ...
|
|
| 6 | 201-1721416 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | 236-1701042-А | Прокладка крышки |
Загрузка ...
|
|
| 8 | 236.1701010-Б | Картер коробки передач |
Загрузка ...
|
|
| 9 | 236У-1701203 | Прокладка крышки заднего подшипника |
Загрузка ...
|
|
| 10 | 200-1701192 | Кольцо стопорное |
Загрузка ...
|
|
| 11 | 2361.1701205 | Крышка заднего подшипника вторичного вала |
Загрузка ...
|
|
| 12 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 13 | 2015444129 | Болт |
Загрузка ...
|
|
| 14 | 210-1701240-А4 | Манжета с пружиной |
Загрузка ...
|
|
| 15 | 236-1701074-А2 | Крышка заднего подшипника промежуточного вала |
Загрузка ...
|
|
| 16 | 200-1701065 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | 236-1701075-А | Прокладка |
Загрузка ...
|
|
| 18 | 236-1704056-А | Прокладка |
Загрузка ...
|
|
| 19 | 336.1704049 | Сетка заборника |
Загрузка ...
|
|
| 20 | 236-1704054-Б | Крышка заборника |
Загрузка ...
|
|
| 21 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 22 | 4593481559 | Болт |
Загрузка ...
|
|
| 23 | 238-1721255 | Пробка сливного отверстия с магнитом в сборе |
Загрузка ...
|
|
| 24 | 312336-П34 | Шайба |
Загрузка ...
|
|
| 25 | 316135-П2 | Пробка |
Загрузка ...
|
|
| 26 | 200-1701021-А | Прокладка |
Загрузка ...
|
|
| 27 | 236-1701020 | Крышка люка отбора мощности |
Загрузка ...
|
|
| 28 | 200-1701041 | Шайба |
Загрузка ...
|
|
| 29 | 201497-П29 | Болт М10х25 |
Загрузка ...
|
|
| 30 | 236-1701015-Б | Картер коробки передач |
Загрузка ...
|
|
| 31 | 236-1702182 | Штифт верхний установочный |
Загрузка ...
|
|
| 32 | 316104-П29 | Пробка |
Загрузка ...
|
|
| 33 | 316120-П29 | Пробка |
Загрузка ...
|
|
| 34 | 316121-П29 | Пробка К 1/4" |
Загрузка ...
|
|
| 35 | 238-1721258 | Пробка |
Загрузка ...
|
|
| 36 | 312480-П2 | Шайба |
Загрузка ...
|
|
| 37 | 236-1704130 | Кольцо пружинное |
Загрузка ...
|
|
| 38 | 236-1704128 | Кожух магнита |
Загрузка ...
|
|
| 39 | ФЭ7.770.055 | Магнит |
Загрузка ...
|
|
| 40 | 220116-П2 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
