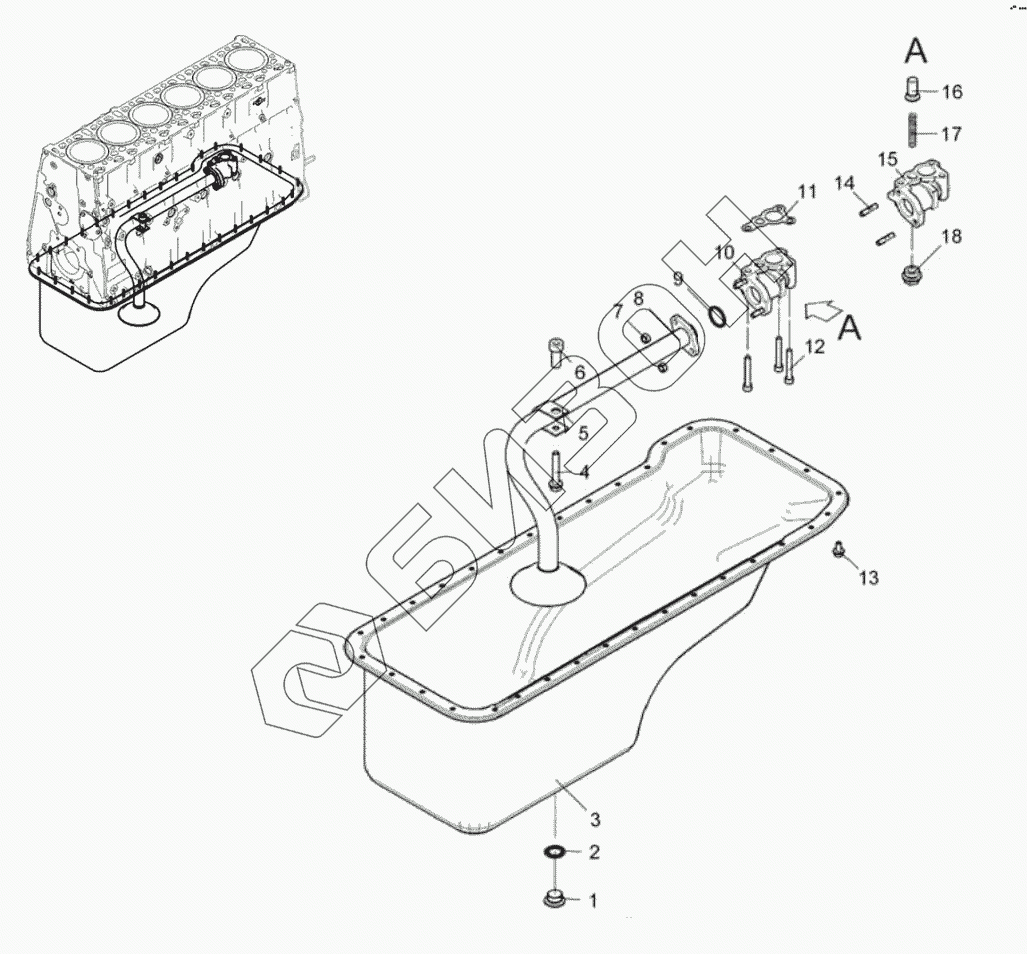

Графический каталог запасных частей к технике: ЯМЗ-536-100. Картер масляный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 316114-П29 Пробка
Загрузка ...
2 650.1009404 Прокладка пробки сливной
Загрузка ...
3 536.1009010 Картер масляный в сборе
Загрузка ...
4 8.9187 Болт М10-6gх60-8.89990002634
Загрузка ...
5 5340.1011322 Скоба
Загрузка ...
6 5340.1011323 Втулка крепления трубы
Загрузка ...
7 250511-П29 Гайка
Загрузка ...
8 536.1011398 Труба всасывающая с маслозаборником
Загрузка ...
9 5340.1009294 Кольцо уплотнительное
Загрузка ...
10 5340.1011048-01 Клапан редукционный в сборе
Загрузка ...
11 5340.1011296 Прокладка редукционного клапана
Загрузка ...
12 8.9091 Винт М8-6gх55-8.8
Загрузка ...
13 8.9089 Болт с подголовником М8х1,25-16 8.8
Загрузка ...
14 216235-П29 Шпилька
Загрузка ...
15 5340.1011050-01 Корпус редукционного клапана
Загрузка ...
16 236-1011364-Б Плунжер
Загрузка ...
17 5340.1011058-10 Пружина редукционного клапана
Загрузка ...
18 5340.1011370-10 Пробка М24х1.5
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
