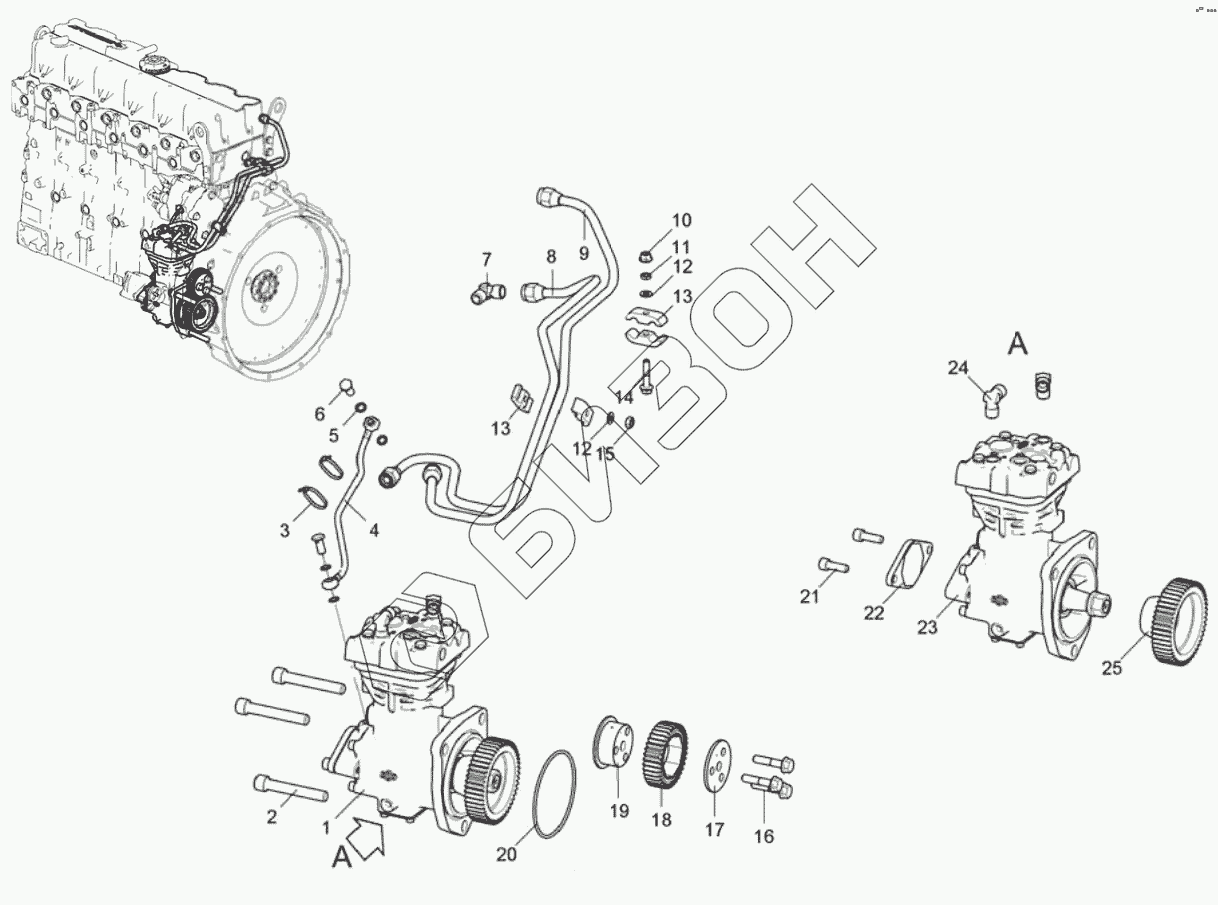

Графический каталог запасных частей к технике: ЯМЗ-536-100. Компрессор пневматического тормоза
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 5340.3509010 | Компрессор пневматического тормоза |
Загрузка ...
|
|
| 2 | 8.9334 | Винт М14х1.5-6gх90-8.8 |
Загрузка ...
|
|
| 3 | 8.8909 | Хомут кабельный 3x200 |
Загрузка ...
|
|
| 4 | 236-1111614 | Трубка подвода масла к топливному насосу |
Загрузка ...
|
|
| 5 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 6 | 310122-П29 | Болт М10х1х22 |
Загрузка ...
|
|
| 7 | 314510-П | Угольник |
Загрузка ...
|
|
| 8 | 5340.3509280-30 | Трубка отвода охлаждающей жидкости от компрессора |
Загрузка ...
|
|
| 9 | 5340.3509278-30 | Трубка подвода охлаждающей жидкости к компрессору |
Загрузка ...
|
|
| 10 | 8.9301 | Гайка М8-6Н-8 |
Загрузка ...
|
|
| 11 | 250610-П29 | Гайка |
Загрузка ...
|
|
| 12 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 13 | 840.1104446 | Скоба крепления трубок в сборе |
Загрузка ...
|
|
| 14 | 8.9094 | Болт М8-6gх40-8.8 |
Загрузка ...
|
|
| 15 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 16 | 8.9245 | Болт М10-6gх45-8.8 |
Загрузка ...
|
|
| 17 | 5340.3509508 | Пластина |
Загрузка ...
|
|
| 18 | 5340.3509501 | Шестерня промежуточная |
Загрузка ...
|
|
| 19 | 5340.3509506 | Ось промежуточной шестерни |
Загрузка ...
|
|
| 20 | 236-1028246 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | 8.9098 | Винт М10-6gх30-8.8 |
Загрузка ...
|
|
| 22 | 5340.3509526 | Заглушка компрессора |
Загрузка ...
|
|
| 23 | 5340-3509015 | Компрессор пневматического тормоза |
Загрузка ...
|
|
| 24 | 314510-П | Угольник |
Загрузка ...
|
|
| 25 | 5340.3509130 | Шестерня пневмокомпрессора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
