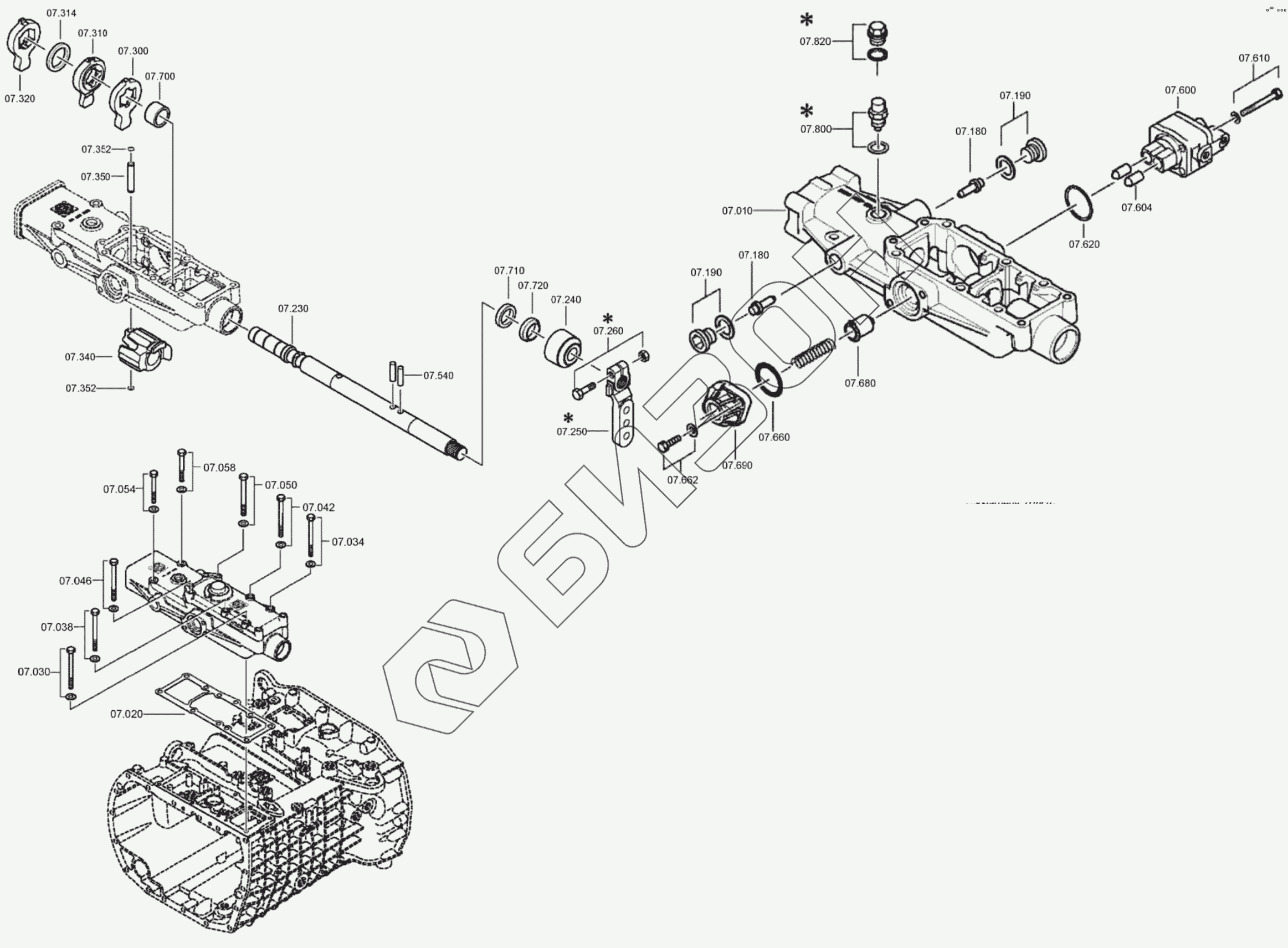

Графический каталог запасных частей к технике: ЯМЗ-536-100. Корпус переключателя
07.010
07.020
07.030
07.030
07.034
07.034
07.038
07.038
07.042
07.042
07.046
07.046
07.050
07.050
07.054
07.054
07.058
07.058
07.180
07.180
07.190
07.190
07.190
07.230
07.240
07.250
07.260
07.260
07.300
07.310
07.314
07.320
07.340
07.350
07.352
07.352
07.540
07.600
07.604
07.610
07.610
07.620
07.660
07.662
07.662
07.680
07.690
07.700
07.710
07.710
07.720
07.800
07.800
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 07.010 | 1324.307.207 | Корпус переключателя |
Загрузка ...
|
|
| 07.020 | 0501.324.626 | Уплотнение |
Загрузка ...
|
|
| 07.030 | 0636.011.763 | Болт с 6-гранной головкой |
Загрузка ...
|
|
| 07.030 | 0630.100.295 | Шайба |
Загрузка ...
|
|
| 07.034 | 0636.011.763 | Болт с 6-гранной головкой |
Загрузка ...
|
|
| 07.034 | 0630.100.295 | Шайба |
Загрузка ...
|
|
| 07.038 | 0636.011.763 | Болт с 6-гранной головкой |
Загрузка ...
|
|
| 07.038 | 0630.100.295 | Шайба |
Загрузка ...
|
|
| 07.042 | 0636.011.763 | Болт с 6-гранной головкой |
Загрузка ...
|
|
| 07.042 | 0630.100.295 | Шайба |
Загрузка ...
|
|
| 07.046 | 0636.011.763 | Болт с 6-гранной головкой |
Загрузка ...
|
|
| 07.046 | 0630.100.295 | Шайба |
Загрузка ...
|
|
| 07.050 | 0636.011.763 | Болт с 6-гранной головкой |
Загрузка ...
|
|
| 07.050 | 0630.100.295 | Шайба |
Загрузка ...
|
|
| 07.054 | 0636.100.522 | Болт с 6-гранной головкой |
Загрузка ...
|
|
| 07.054 | 0630.100.295 | Шайба |
Загрузка ...
|
|
| 07.058 | 0636.100.522 | Болт с 6-гранной головкой |
Загрузка ...
|
|
| 07.058 | 0630.100.295 | Шайба |
Загрузка ...
|
|
| 07.180 | 1346.307.020 | Стопор |
Загрузка ...
|
|
| 07.190 | 0636.100.791 | Резьбовая пробка |
Загрузка ...
|
|
| 07.190 | 0634.801.062 | Уплотнительное кольцо |
Загрузка ...
|
|
| 07.230 | 1324.307.134 | Вал управления переключателем |
Загрузка ...
|
|
| 07.240 | 1324.307.268 | Защитный колпачок |
Загрузка ...
|
|
| 07.250 | 1316.307.415 | Рычаг переключения |
Загрузка ...
|
|
| 07.260 | 0636.100.789 | Болт с 6-гранной головкой |
Загрузка ...
|
|
| 07.260 | 0637.100.419 | 6-гранная шайба |
Загрузка ...
|
|
| 07.300 | 1324.307.102 | Поводок |
Загрузка ...
|
|
| 07.310 | 1324.307.073 | Поводок |
Загрузка ...
|
|
| 07.314 | 0730.113.437 | Кольцо |
Загрузка ...
|
|
| 07.320 | 1324.307.287 | Поводок |
Загрузка ...
|
|
| 07.340 | 1324.307.116 | Деталь с пазами |
Загрузка ...
|
|
| 07.350 | 0731.201.767 | Штифт |
Загрузка ...
|
|
| 07.352 | 0630.513.041 | Пружинное стопорное кольцо |
Загрузка ...
|
|
| 07.540 | 0731.201.765 | Цилиндрический штифт |
Загрузка ...
|
|
| 07.600 | 6038.202.045 | Отключающий клапан |
Загрузка ...
|
|
| 07.604 | 0501.209.188 | Шариковый ролик |
Загрузка ...
|
|
| 07.610 | 0636.100.519 | Болт с 6-гранной головкой |
Загрузка ...
|
|
| 07.610 | 0630.100.295 | Шайба |
Загрузка ...
|
|
| 07.620 | 0634.313.505 | Кольцо |
Загрузка ...
|
|
| 07.660 | 0634.303.332 | Кольцо |
Загрузка ...
|
|
| 07.662 | 0636.100.797 | Болт с 6-гранной головкой |
Загрузка ...
|
|
| 07.662 | 0630.100.295 | Шайба |
Загрузка ...
|
|
| 07.680 | 0501.314.501 | Упорный штифт |
Загрузка ...
|
|
| 07.690 | 1304.307.331 | Крышка |
Загрузка ...
|
|
| 07.700 | 0730.260.330 | Вкладыш подшипника |
Загрузка ...
|
|
| 07.710 | 0634.300.302 | Кольцо уплотнительного вала |
Загрузка ...
|
|
| 07.710 | 0734.300.196 | Кольцо уплотнительного вала |
Загрузка ...
|
|
| 07.720 | 0634.307.367 | Скребок |
Загрузка ...
|
|
| 07.800 | 1324.207.028 | Стопор |
Загрузка ...
|
|
| 07.800 | 0730.008.604 | Уплотнительное кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
