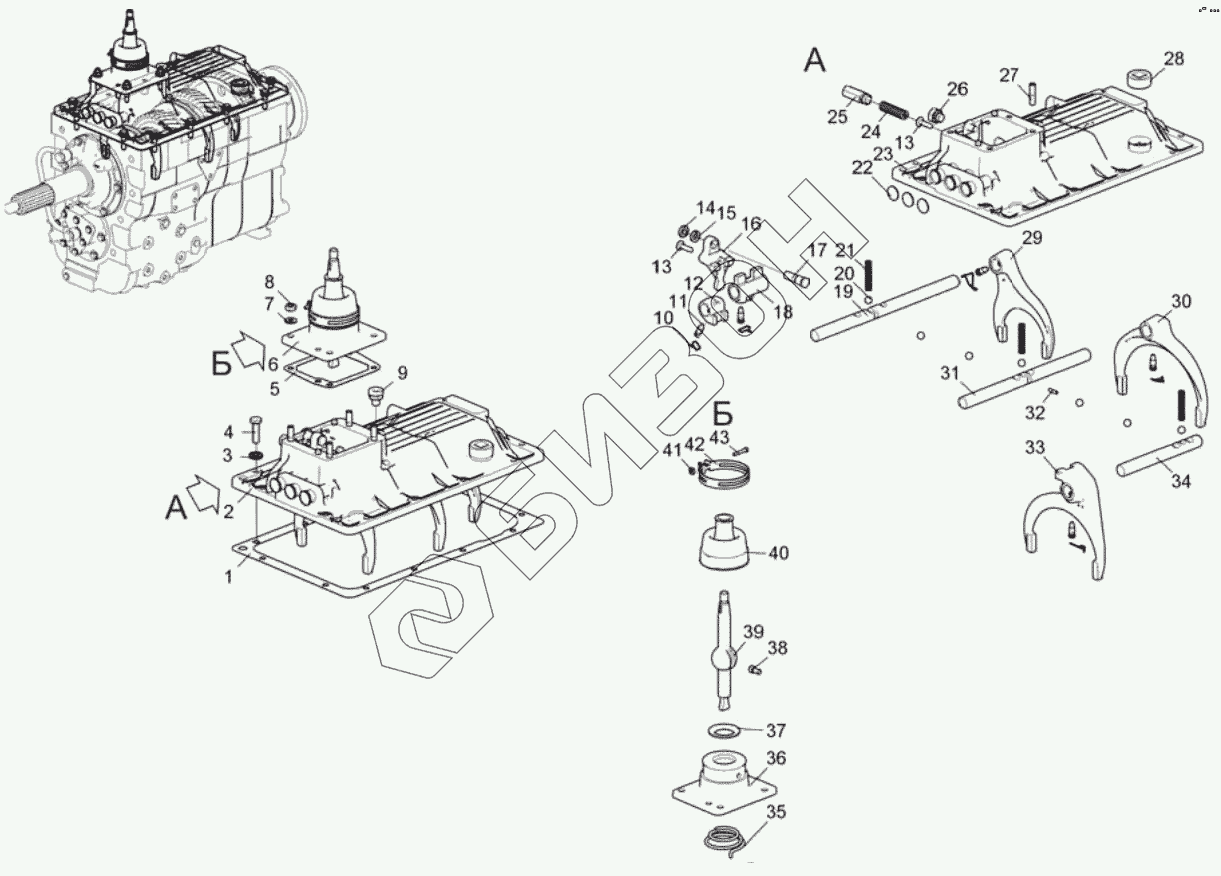

Графический каталог запасных частей к технике: ЯМЗ-536-100. Механизм переключения коробки передач
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-1702014 | Прокладка крышки |
Загрузка ...
|
|
| 2 | 236-1702010-Б | Крышка верхняя |
Загрузка ...
|
|
| 3 | 312695-П2 | Шайба |
Загрузка ...
|
|
| 4 | 310046-П29 | Болт |
Загрузка ...
|
|
| 5 | 236-1702122-01 | Прокладка |
Загрузка ...
|
|
| 6 | 238Б-1702114 | Наконечник рычага переключения с опорой в сборе |
Загрузка ...
|
|
| 7 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 8 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 9 | 236-1702170-А | Сапун |
Загрузка ...
|
|
| 10 | 258250-П29С | Шплинт-проволока |
Загрузка ...
|
|
| 11 | 236-1702025 | Винт установочный |
Загрузка ...
|
|
| 12 | 236-1702033 | Вилка переключения 4-ой и 5-ой передач |
Загрузка ...
|
|
| 13 | 236-1702129 | Предохранитель включения 1-ой передачи и заднего хода |
Загрузка ...
|
|
| 14 | 250615-П29 | Гайка |
Загрузка ...
|
|
| 15 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 16 | 236-1702125 | Поводок переключения 1-ой передачи и заднего хода |
Загрузка ...
|
|
| 17 | 236-1702126 | Ось поводка |
Загрузка ...
|
|
| 18 | 236-1702028 | Головка штока вилки переключения 2-ой и 3-ей передач |
Загрузка ...
|
|
| 19 | 236-1702060-А2 | Шток вилки переключения 1-ой передачи и заднего хода |
Загрузка ...
|
|
| 20 | 4691187960 | Шарик стопорный Б 12,7-100 |
Загрузка ...
|
|
| 21 | 236-1702106 | Пружина |
Загрузка ...
|
|
| 22 | 260310-П29 | Заглушка 26 |
Загрузка ...
|
|
| 23 | 236-1702015-Б2 | Крышка верхняя |
Загрузка ...
|
|
| 24 | 236-1702127-А | Пружина предохранителя |
Загрузка ...
|
|
| 25 | 236-1702132 | Стакан пружины |
Загрузка ...
|
|
| 26 | 316172-П29 | Пробка |
Загрузка ...
|
|
| 27 | 216258-П29 | Шпилька |
Загрузка ...
|
|
| 28 | 262522-П2 | Пробка |
Загрузка ...
|
|
| 29 | 236-1702024 | Вилка переключения 1-ой передачи и заднего хода |
Загрузка ...
|
|
| 30 | 236-1702027 | Вилка переключения 2-ой и 3-ей передач |
Загрузка ...
|
|
| 31 | 236-1702064 | Шток вилки переключения 2-ой и 3-ей передач |
Загрузка ...
|
|
| 32 | 236-1702087 | Штифт замка штоков вилок |
Загрузка ...
|
|
| 33 | 236-1702033 | Вилка переключения 4-ой и 5-ой передач |
Загрузка ...
|
|
| 34 | 236-1702074 | Шток вилки переключения 4-ой и 5-ой передач |
Загрузка ...
|
|
| 35 | 236-1702130 | Пружина |
Загрузка ...
|
|
| 36 | 236У-1721121-Б | Опора рычага переключения |
Загрузка ...
|
|
| 37 | 236У-1702131-А | Шайба |
Загрузка ...
|
|
| 38 | 236У-1702128-А | Штифт-фиксатор |
Загрузка ...
|
|
| 39 | 238Б-1702119 | Наконечник рычага переключения передач |
Загрузка ...
|
|
| 40 | 236У-1702133 | Колпак опоры рычага защитный |
Загрузка ...
|
|
| 41 | 251086-П29 | Гайка М5 |
Загрузка ...
|
|
| 42 | 220026-П29 | Хомутик |
Загрузка ...
|
|
| 43 | 220086-П29 | Винт М5х30 |
Загрузка ...
|
