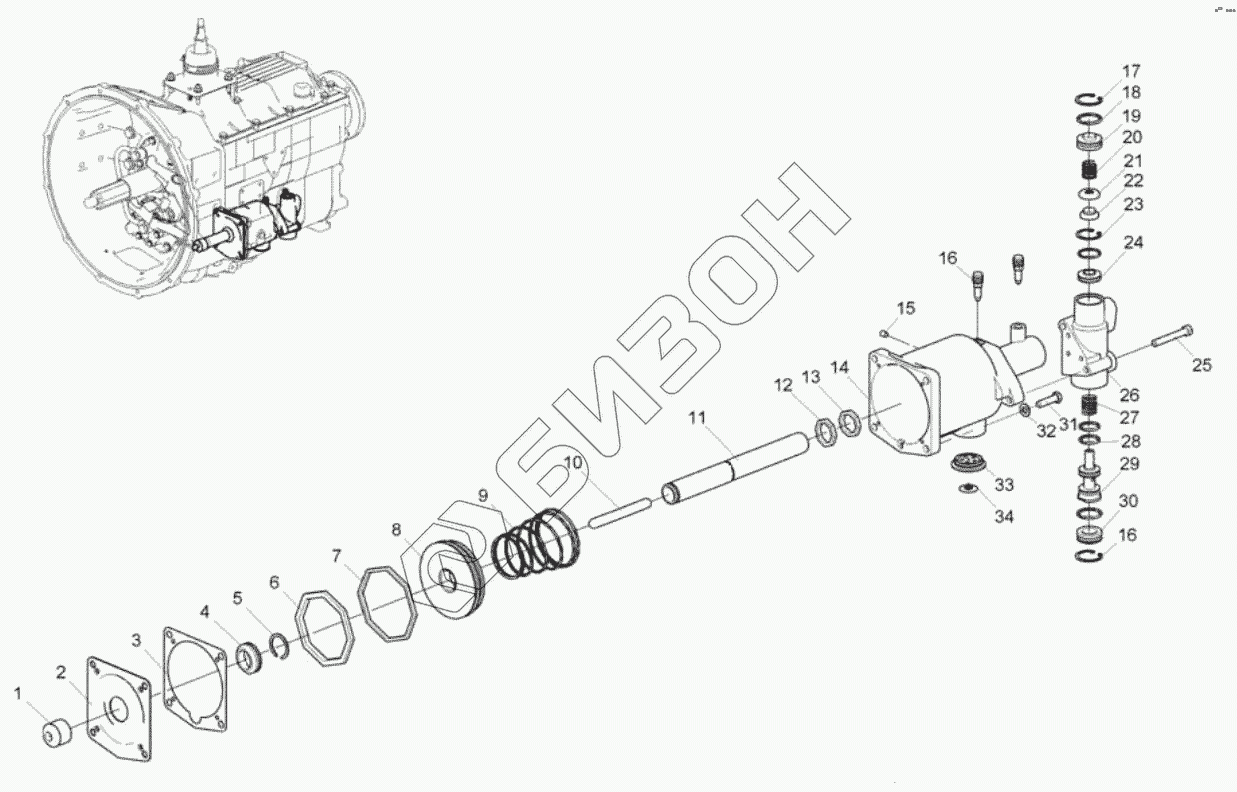

Графический каталог запасных частей к технике: ЯМЗ-536-100. Пневмогидравлический усилитель привода выключения сцепления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11.1602473 | Чехол защитный |
Загрузка ...
|
|
| 2 | 11.1602425-30 | Крышка |
Загрузка ...
|
|
| 3 | 11.16024045-40 | Прокладка |
Загрузка ...
|
|
| 4 | 11.1602424-30 | Грязесъемник |
Загрузка ...
|
|
| 5 | 11.1609083 | Стопорное кольцо |
Загрузка ...
|
|
| 6 | Манжета | Манжета |
Загрузка ...
|
|
| 7 | Опора | Фторопластовая опора |
Загрузка ...
|
|
| 8 | 11.1602482 | Поршень |
Загрузка ...
|
|
| 9 | Пружина | Пружина |
Загрузка ...
|
|
| 10 | 11.1602475-04 | Толкатель |
Загрузка ...
|
|
| 11 | 11.1609881-1 | Шток |
Загрузка ...
|
|
| 12 | Кольцо | Уплотнительное кольцо |
Загрузка ...
|
|
| 13 | Кольцо | Уплотнительное кольцо |
Загрузка ...
|
|
| 14 | 11.1602451-30 | Корпус |
Загрузка ...
|
|
| 15 | Штифт | Штифт 1.7x8 ISO8748 |
Загрузка ...
|
|
| 16 | 11.1602415 | Штуцер с заглушкой |
Загрузка ...
|
|
| 17 | 11.1609067 | Стопорное кольцо |
Загрузка ...
|
|
| 18 | 11.1609063 | Уплотнительное кольцо |
Загрузка ...
|
|
| 19 | 11.1609066 | Пробка |
Загрузка ...
|
|
| 20 | 11.1602495 | Пружина |
Загрузка ...
|
|
| 21 | 11.1602491 | Корпус клапана |
Загрузка ...
|
|
| 22 | 11.1602492 | Клапан |
Загрузка ...
|
|
| 23 | 11.1609069 | Стопорное кольцо |
Загрузка ...
|
|
| 24 | 11.1609062 | Поршень |
Загрузка ...
|
|
| 25 | Болт | Болт М6gх45.58.016 |
Загрузка ...
|
|
| 26 | 11.1609061-10 | Корпус клапана |
Загрузка ...
|
|
| 27 | 11.1602463-1 | Пружина |
Загрузка ...
|
|
| 28 | 11.1602467-1 | Уплотнительное кольцо |
Загрузка ...
|
|
| 29 | 11.1602462 | Золотник |
Загрузка ...
|
|
| 30 | 11.1609066 | Пробка |
Загрузка ...
|
|
| 31 | БолтМ8х30 | Болт |
Загрузка ...
|
|
| 32 | Шайба8 | Шайба |
Загрузка ...
|
|
| 33 | Пробка | Пробка |
Загрузка ...
|
|
| 34 | Клапан | Клапан |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
