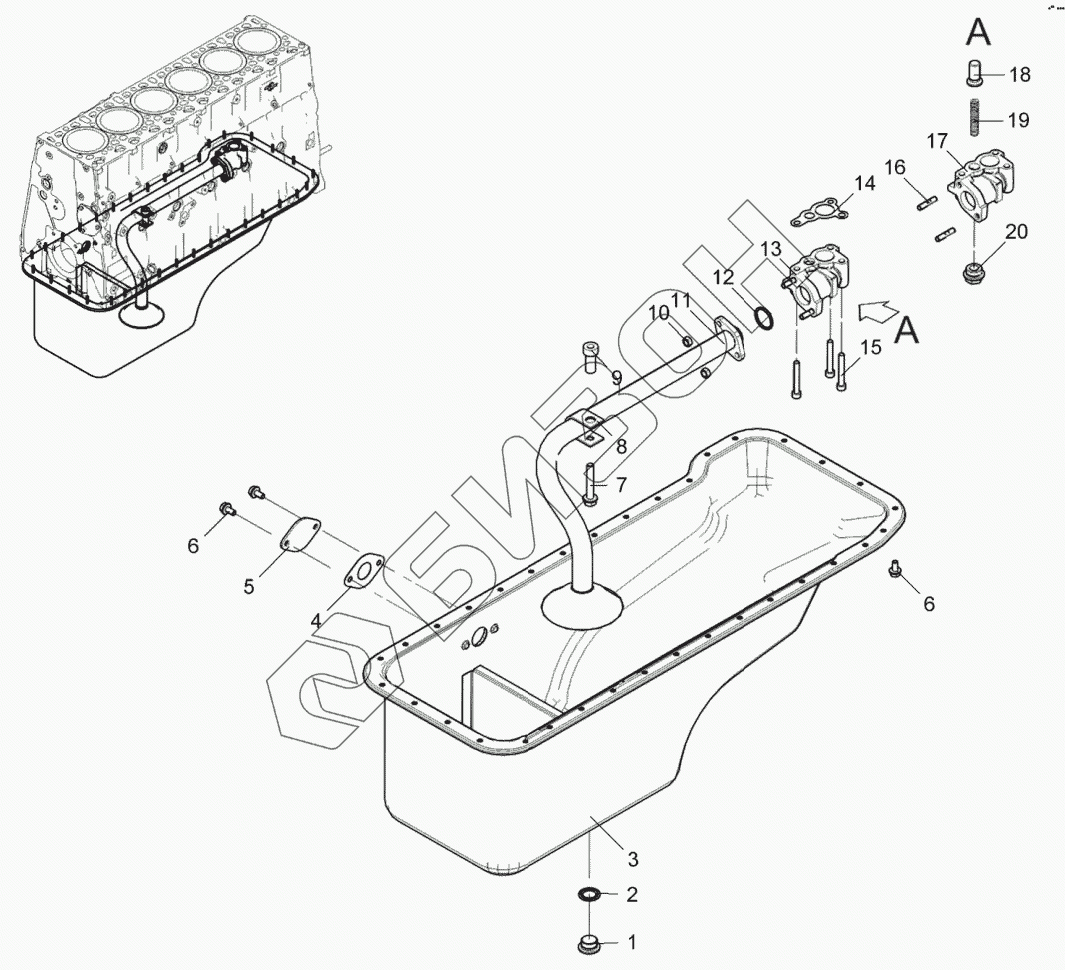

Графический каталог запасных частей к технике: ЯМЗ-536. Картер масляный 536-30-100900-010
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 316114-П29 | Пробка |
Загрузка ...
|
|
| 2 | 650.1009404 | Прокладка пробки сливной |
Загрузка ...
|
|
| 3 | 536.1009010 | Картер масляный в сборе |
Загрузка ...
|
|
| 4 | 236-1014272 | Прокладка |
Загрузка ...
|
|
| 5 | 238Н-1002402 | Заглушка |
Загрузка ...
|
|
| 6 | 8.9089 | Болт с подголовником М8х1,25-16 8.8 |
Загрузка ...
|
|
| 7 | 8.9187 | Болт М10-6gх60-8.89990002634 |
Загрузка ...
|
|
| 8 | 5340.1011322 | Скоба |
Загрузка ...
|
|
| 9 | 5340.1011323 | Втулка крепления трубы |
Загрузка ...
|
|
| 10 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 11 | 536.1011398 | Труба всасывающая с маслозаборником |
Загрузка ...
|
|
| 12 | 5340.1009294 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | 5340.1011048-01 | Клапан редукционный в сборе |
Загрузка ...
|
|
| 14 | 5340.1011296 | Прокладка редукционного клапана |
Загрузка ...
|
|
| 15 | 8.9091 | Винт М8-6gх55-8.8 |
Загрузка ...
|
|
| 16 | 216235-П29 | Шпилька |
Загрузка ...
|
|
| 17 | 5340.1011050-01 | Корпус редукционного клапана |
Загрузка ...
|
|
| 18 | 236-1011364-Б | Плунжер |
Загрузка ...
|
|
| 19 | 5340.1011058-10 | Пружина редукционного клапана |
Загрузка ...
|
|
| 20 | 5340.1011370-10 | Пробка М24х1.5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
