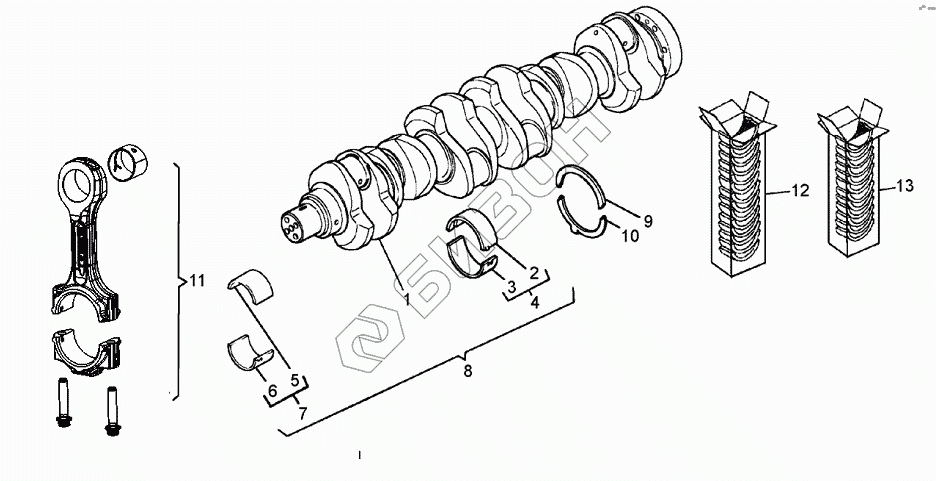

Графический каталог запасных частей к технике: ЯМЗ-650.10 (Евро 3-4). Вал коленчатый
/9.gif)
1
2
2
2
2
2
3
3
3
3
3
4
5
5
5
5
5
6
6
6
6
6
7
8
9
9
9
10
10
10
11
12
12
12
12
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 650.1005010 | Вал коленчатый в сборе |
Загрузка ...
|
|
| 2 | 650.1005170 | Вкладыш подшипника вала коленчатого верхний |
Загрузка ...
|
|
| 2 | 650.1005963 | Вкладыш подшипника вала коленчатого верхний 4-й ремонтный |
Загрузка ...
|
|
| 2 | 650.1005962 | Вкладыш подшипника вала коленчатого верхний 3-й ремонтный |
Загрузка ...
|
|
| 2 | 650.1005961 | Вкладыш подшипника вала коленчатого верхний 2-й ремонтный |
Загрузка ...
|
|
| 2 | 650.1005960 | Вкладыш подшипника вала коленчатого верхний 1-й ремонтный |
Загрузка ...
|
|
| 3 | 650.1005171 | Вкладыш подшипника вала коленчатого нижний |
Загрузка ...
|
|
| 3 | 650.1005964 | Вкладыш подшипника вала коленчатого нижний 1-й ремонтный |
Загрузка ...
|
|
| 3 | 650.1005965 | Вкладыш подшипника вала коленчатого нижний 2-й ремонтный |
Загрузка ...
|
|
| 3 | 650.1005966 | Вкладыш подшипника вала коленчатого нижний 3-й ремонтный |
Загрузка ...
|
|
| 3 | 650.1005967 | Вкладыш подшипника вала коленчатого нижний 4-й ремонтный |
Загрузка ...
|
|
| 4 | 650.1000102 | Комплект вкладышей подшипников вала коленчатого |
Загрузка ...
|
|
| 5 | 650.1004058 | Вкладыш нижней головки шатуна верхний |
Загрузка ...
|
|
| 5 | 650.1004200 | Вкладыш нижней головки шатуна верхний 1-й ремонтный |
Загрузка ...
|
|
| 5 | 650.1004201 | Вкладыш нижней головки шатуна верхний 2-й ремонтный |
Загрузка ...
|
|
| 5 | 650.1004202 | Вкладыш нижней головки шатуна верхний 3-й ремонтный |
Загрузка ...
|
|
| 5 | 650.1004203 | Вкладыш нижней головки шатуна верхний 4-й ремонтный |
Загрузка ...
|
|
| 6 | 650.1004207 | Вкладыш нижней головки шатуна нижний 4-й ремонтный |
Загрузка ...
|
|
| 6 | 650.1004206 | Вкладыш нижней головки шатуна нижний 3-й ремонтный |
Загрузка ...
|
|
| 6 | 650.1004205 | Вкладыш нижней головки шатуна нижний 2-й ремонтный |
Загрузка ...
|
|
| 6 | 650.1004059 | Вкладыш нижней головки шатуна нижний |
Загрузка ...
|
|
| 6 | 650.1004204 | Вкладыш нижней головки шатуна нижний 1-й ремонтный |
Загрузка ...
|
|
| 7 | 650.1000104 | Комплект вкладышей нижних головок шатунов |
Загрузка ...
|
|
| 8 | 650.1000107 | Комплект вал коленчатый, коренные и шатунные вкладыши |
Загрузка ...
|
|
| 9 | 650.1005193 | Полукольцо упорного подшипника верхнее |
Загрузка ...
|
|
| 9 | 650.1005970 | Полукольцо упорного подшипника верхнее 1-й ремонтный |
Загрузка ...
|
|
| 9 | 650.1005971 | Полукольцо упорного подшипника верхнее 2-й ремонтный |
Загрузка ...
|
|
| 10 | 650.1005973 | Полукольцо упорного подшипника нижнее 2-й ремонтный |
Загрузка ...
|
|
| 10 | 650.1005972 | Полукольцо упорного подшипника нижнее1-й ремонтный |
Загрузка ...
|
|
| 10 | 650.1005194 | Полукольцо упорного подшипника нижнее |
Загрузка ...
|
|
| 11 | 650.1004045 | Шатун в сборе |
Загрузка ...
|
|
| 12 | 650-1000102-Р1 | Комплект вкладышей подшипников вала коленчатого 1-й ремонтный |
Загрузка ...
|
|
| 12 | 650-1000102-Р2 | Комплект вкладышей подшипников вала коленчатого 2-й ремонтный |
Загрузка ...
|
|
| 12 | 650-1000102-Р3 | Комплект вкладышей подшипников вала коленчатого 3-й ремонтный |
Загрузка ...
|
|
| 12 | 650-1000102-Р4 | Комплект вкладышей подшипников вала коленчатого 4-й ремонтный |
Загрузка ...
|
|
| 13 | 650-1000104-Р1 | Комплект вкладышей нижних головок шатунов 1-й ремонтный |
Загрузка ...
|
|
| 13 | 650-1000104-Р2 | Комплект вкладышей нижних головок шатунов 2-й ремонтный |
Загрузка ...
|
|
| 13 | 650-1000104-Р3 | Комплект вкладышей нижних головок шатунов 3-й ремонтный |
Загрузка ...
|
|
| 13 | 650-1000104-Р4 | Комплект вкладышей нижних головок шатунов 4-й ремонтный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
