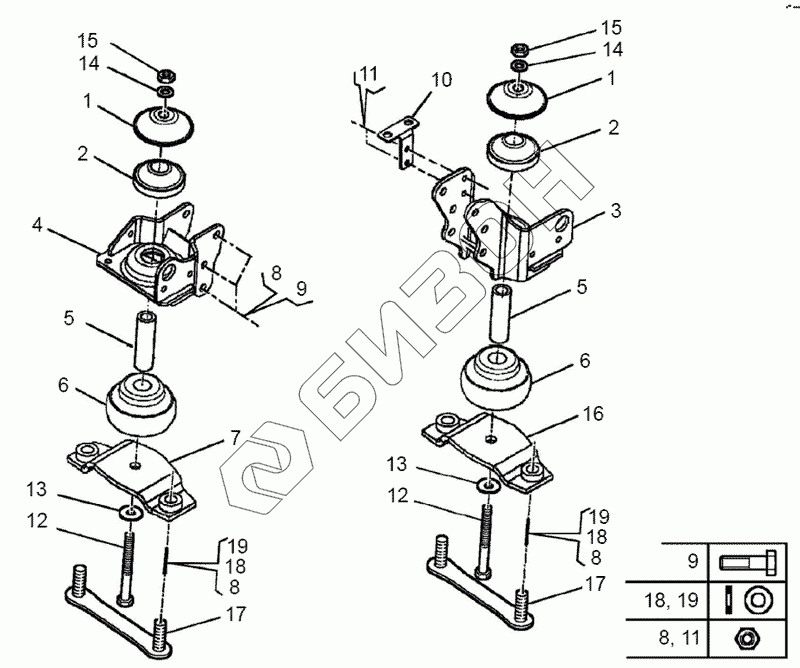

Графический каталог запасных частей к технике: ЯМЗ-650.10 (Евро 3). Подвеска двигателя передняя
1
1
2
2
3
3
4
4
5
5
6
6
7
8
8
8
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
17
17
18
18
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 650.1001014 | Чашка опоры передней |
Загрузка ...
|
|
| 2 | 650.1001020 | Подушка опоры передней |
Загрузка ...
|
|
| 3 | 650.1001125 | Кронштейн передний левый |
Загрузка ...
|
|
| 3 | 650.1001125-10 | Кронштейн передний левый |
Загрузка ...
|
|
| 4 | 650.1001126 | Кронштейн передний правый |
Загрузка ...
|
|
| 4 | 650.1001126-10 | Кронштейн передний правый1 |
Загрузка ...
|
|
| 5 | 650.1001036 | Втулка амортизатора |
Загрузка ...
|
|
| 6 | 650.1001013 | Амортизатор опоры передней |
Загрузка ...
|
|
| 7 | 650.1001030 | Пластина амортизатора левая в сборе |
Загрузка ...
|
|
| 8 | 311425 | Гайка с подголовником М12х1,25 10.9 |
Загрузка ...
|
|
| 9 | 310070 | Болт с подголовником M12х1,25-100 10.9 |
Загрузка ...
|
|
| 10 | 650.1001016 | Кронштейн |
Загрузка ...
|
|
| 11 | 311426-П29 | Гайка M12х1,25-6H |
Загрузка ...
|
|
| 12 | 310097-П29 | Болт М16х1,5-6gx140-10.9-А3L DIN EN ISO 8765 |
Загрузка ...
|
|
| 13 | 312343-П29 | Шайба 16 |
Загрузка ...
|
|
| 14 | 312342-П29 | Шайба 16 |
Загрузка ...
|
|
| 15 | 251649-П29 | Гайка М16х1,5-6H ОСТ 37.001.197-97 |
Загрузка ...
|
|
| 16 | 650.1001033 | Пластина амортизатора правая в сборе |
Загрузка ...
|
|
| 17 | 650.1001200 | Пластина в сборе |
Загрузка ...
|
|
| 18 | 312302 | Шайба 12 |
Загрузка ...
|
|
| 19 | 312308 | Шайба 12 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
