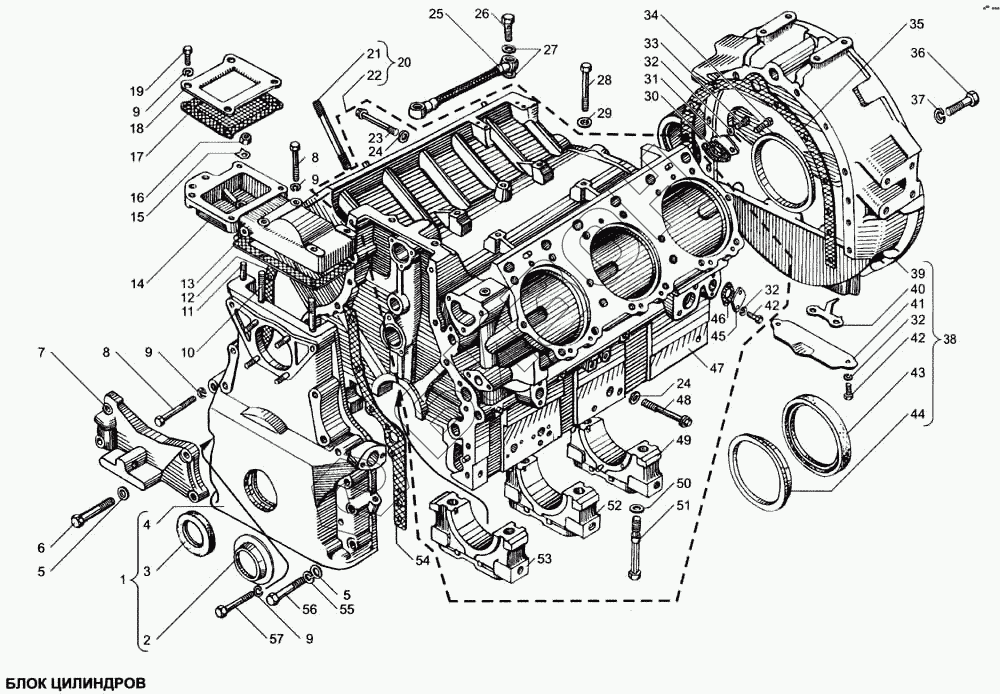

Графический каталог запасных частей к технике: ЯМЗ-6563.10 (Евро 3). Блок цилиндров
1
2
3
3
4
5
5
6
7
7
8
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
24
25
26
27
28
29
32
35
36
37
38
38
39
40
41
42
42
43
43
43
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 262513-П2 | 262513-П2 | Пробка К3/4" |
Загрузка ...
|
|
| 7601.1002311 | 7601.1002311 | Картер маховика в сборе |
Загрузка ...
|
|
| 7601.1002012 | 7601.1002012 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 112475-П34 | 112475-П34 | Шайба |
Загрузка ...
|
|
| 236Н-1002015-Е | 236Н-1002015-Е | Блок цилиндров |
Загрузка ...
|
|
| 236Н-1002011-Е | 236Н-1002011-Е | Блок цилиндров в сборе |
Загрузка ...
|
|
| 200461-П29 | 200461-П29 | Болт крепления ТНВД |
Загрузка ...
|
|
| 7511.1003017 | 7511.1003017 | Шпилька крепления головки цилиндра М16х209 |
Загрузка ...
|
|
| 7511.1003016 | 7511.1003016 | Шпилька крепления головки цилиндра М16х249 |
Загрузка ...
|
|
| 116101-П | 116101-П | Пробка |
Загрузка ...
|
|
| 116133-П29 | 116133-П29 | Пробка |
Загрузка ...
|
|
| 116169-П2 | 116169-П2 | Пробка К3/8 |
Загрузка ...
|
|
| 116121-П29 | 116121-П29 | Пробка К1/4 |
Загрузка ...
|
|
| 236-1111620-Б | 236-1111620-Б | Трубка отвода масла от ТНВД |
Загрузка ...
|
|
| 113410-П2 | 113410-П2 | Штифт |
Загрузка ...
|
|
| 4598270016 | 4598270016 | Заглушка 38 |
Загрузка ...
|
|
| 236Т-1002284-Б4 | 236Т-1002284-Б4 | Прокладка |
Загрузка ...
|
|
| 236-1002286 | 236-1002286 | Сетка прокладки |
Загрузка ...
|
|
| 240.1002333 | 240.1002333 | Указатель установки угла опережения впрыскивания топлива |
Загрузка ...
|
|
| 316162-П2 | 316162-П2 | Пробка |
Загрузка ...
|
|
| 1 | 238Б-1002261-Б3 | Крышка шестерен распределения в сборе |
Загрузка ...
|
|
| 2 | 236-1002272 | Маслоотражатель крышки шестерен |
Загрузка ...
|
|
| 3 | КТТ 64.95.10 | Манжета КТТ 64.95.10 |
Загрузка ...
|
|
| 3 | 201-1005034-Б5 | Манжета в сборе |
Загрузка ...
|
|
| 4 | 238Б-1002264-Д | Крышка шестерен распределения |
Загрузка ...
|
|
| 5 | 252016-П29 | Шайба |
Загрузка ...
|
|
| 6 | 200827-П29 | Болт |
Загрузка ...
|
|
| 7 | 7511.1001020-20 | Кронштейн передней опоры |
Загрузка ...
|
|
| 7 | 236.1001020-А4 | Кронштейн передней опоры |
Загрузка ...
|
|
| 8 | 200325-П29 | Болт |
Загрузка ...
|
|
| 9 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 9 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 10 | 216344-П29 | Шпилька |
Загрузка ...
|
|
| 11 | 216262-П29 | Шпилька |
Загрузка ...
|
|
| 12 | 238АК-1002266 | Прокладка правая |
Загрузка ...
|
|
| 13 | 236-1002258-А3 | Прокладка верхней крышки блока |
Загрузка ...
|
|
| 14 | 236-1002255-В4 | Крышка блока верхняя в сборе |
Загрузка ...
|
|
| 15 | 112534-П2 | Шайба замковая |
Загрузка ...
|
|
| 16 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 17 | 236-1002283-А | Прокладка с сеткой в сборе |
Загрузка ...
|
|
| 18 | 236-1002282-Б | Заглушка |
Загрузка ...
|
|
| 19 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 20 | 656.1002012-20 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 20 | 656.1002012-10 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 21 | 7511.1003016-20 | Шпилька крепления головки цилиндров L=205 мм |
Загрузка ...
|
|
| 21 | 7511.1003017-10 | Шпилька крепления головки цилиндра L=245 мм |
Загрузка ...
|
|
| 22 | 656.1002011-30 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 22 | 656.1002011-50 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 23 | 236-1005180-А | Болт стяжной короткий |
Загрузка ...
|
|
| 24 | 236-1005181 | Шайба |
Загрузка ...
|
|
| 25 | 236-1111620-Г | Трубка отвода масла от ТНВД |
Загрузка ...
|
|
| 26 | 310264-П29 | Болт |
Загрузка ...
|
|
| 27 | 201-1015624 | Прокладка |
Загрузка ...
|
|
| 28 | 201463-П29 | Болт крепления ТНВД |
Загрузка ...
|
|
| 29 | 112515-П29 | Шайба |
Загрузка ...
|
|
| 32 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 35 | 236-1002314-В | Прокладка |
Загрузка ...
|
|
| 36 | 110044-П29 | Болт |
Загрузка ...
|
|
| 37 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 38 | 658.1002310-20 | Картер маховика в сборе |
Загрузка ...
|
|
| 38 | 658.1002311-20 | Картер маховика в сборе |
Загрузка ...
|
|
| 39 | 658.1002312-20 | Картер маховика |
Загрузка ...
|
|
| 40 | 236-1002333 | Указатель верхней мертвой точки поршня |
Загрузка ...
|
|
| 41 | 236-1002318 | Крышка люка картера |
Загрузка ...
|
|
| 42 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 43 | 236-1005160-А4 | Манжета в сборе |
Загрузка ...
|
|
| 43 | 236-1005160-А5 | Манжета в сборе |
Загрузка ...
|
|
| 43 | 236-1005160-А6 | Манжета в сборе |
Загрузка ...
|
|
| 43 | КТТ140x170 | Манжета КТТ140x170 |
Загрузка ...
|
|
| 44 | 236-1002315 | Маслоотражатель |
Загрузка ...
|
|
| 45 | 236-1002404 | Заглушка |
Загрузка ...
|
|
| 46 | 201-1306075-А | Прокладка |
Загрузка ...
|
|
| 47 | 656.1002015-20 | Блок цилиндров |
Загрузка ...
|
|
| 47 | 656.1002015-10 | Блок цилиндров |
Загрузка ...
|
|
| 48 | 236-1005178-А | Болт стяжной длинный |
Загрузка ...
|
|
| 49 | 236-1005152-Г | Крышка заднего подшипника коленчатого вала |
Загрузка ...
|
|
| 50 | 112304-П | Шайба |
Загрузка ...
|
|
| 51 | 236-1005159 | Болт крышки коренного подшипника |
Загрузка ...
|
|
| 52 | 238-1005143-В | Крышка промежуточного подшипника коленчатого вала |
Загрузка ...
|
|
| 53 | 236-1005140-В | Крышка переднего подшипника коленчатого вала |
Загрузка ...
|
|
| 54 | 238АК-1002265 | Прокладка крышки шестерен распределения левая |
Загрузка ...
|
|
| 55 | 252138-П2 | Шайба пружинная |
Загрузка ...
|
|
| 56 | 200822-П29 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
