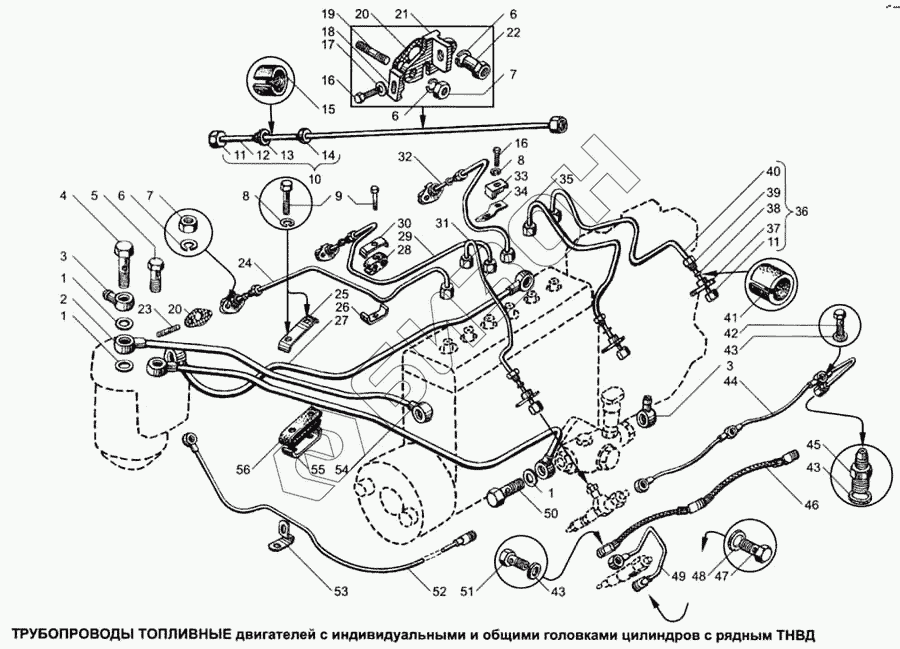

Графический каталог запасных частей к технике: ЯМЗ-6563.10 (Евро 3). Трубопроводы топливные
1
1
1
2
3
3
4
6
6
6
7
7
8
8
9
10
11
11
12
13
14
15
16
16
19
20
20
21
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 7511.1104384-10 | 7511.1104384-10 | Трубка отводящая в сборе |
Загрузка ...
|
|
| 315484-П29 | 315484-П29 | Кляммер |
Загрузка ...
|
|
| 201-1015624 | 201-1015624 | Прокладка |
Загрузка ...
|
|
| 840.1104349 | 840.1104349 | Наконечник |
Загрузка ...
|
|
| 310264-П29 | 310264-П29 | Болт |
Загрузка ...
|
|
| 7511.1104306-10 | 7511.1104306-10 | Трубка высокого давления в сборе |
Загрузка ...
|
|
| 7511.1104306-20 | 7511.1104306-20 | Трубка высокого давления в сборе |
Загрузка ...
|
|
| 112670-П29 | 112670-П29 | Шайба |
Загрузка ...
|
|
| 236НЕ2-1104346 | 236НЕ2-1104346 | Трубка отводящая в сборе |
Загрузка ...
|
|
| 236НЕ2-1104422-Б | 236НЕ2-1104422-Б | Трубка отводящая в сборе |
Загрузка ...
|
|
| 236НЕ2-1104426-Б | 236НЕ2-1104426-Б | Трубка подводящая в сборе |
Загрузка ...
|
|
| 7511.1104308-10 | 7511.1104308-10 | Трубка высокого давления в сборе |
Загрузка ...
|
|
| 7511.1104310-20 | 7511.1104310-20 | Трубка высокого давления 1-ой секции |
Загрузка ...
|
|
| 236НЕ2-1104312-Б | 236НЕ2-1104312-Б | Трубка высокого давления 2-ой секции |
Загрузка ...
|
|
| 236НЕ2-1104314-Г | 236НЕ2-1104314-Г | Трубка высокого давления 3-ей секции |
Загрузка ...
|
|
| 236НЕ2-1104316-Б | 236НЕ2-1104316-Б | Трубка высокого давления 4-ой секции |
Загрузка ...
|
|
| 236НЕ2-1104318-Г | 236НЕ2-1104318-Г | Трубка высокого давления 5-ой секции |
Загрузка ...
|
|
| 236НЕ2-1104320-Б | 236НЕ2-1104320-Б | Трубка высокого давления 6-ой секции |
Загрузка ...
|
|
| 1 | 312326-П34 | Шайба уплотнительная |
Загрузка ...
|
|
| 2 | 6561.1104384 | Трубка отводящая в сборе |
Загрузка ...
|
|
| 3 | 236-1104430 | Наконечник трубки |
Загрузка ...
|
|
| 4 | 110236-П29 | Болт |
Загрузка ...
|
|
| 6 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 7 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 8 | 252134-П2 | Шайба пружинная |
Загрузка ...
|
|
| 9 | 201422-П29 | Болт М6х25 |
Загрузка ...
|
|
| 10 | 7511.1104308-20 | Трубка высокого давления в сборе |
Загрузка ...
|
|
| 11 | 114721-П29 | Гайка |
Загрузка ...
|
|
| 12 | 7511.1104340-20 | Трубка высокого давления |
Загрузка ...
|
|
| 13 | 840.1112534 | Втулка |
Загрузка ...
|
|
| 14 | 240-1104343 | Шайба |
Загрузка ...
|
|
| 15 | 240-1104344-А | Уплотнитель |
Загрузка ...
|
|
| 16 | 201420-П29 | Болт М6х20 |
Загрузка ...
|
|
| 19 | 110460-П29 | Шпилька |
Загрузка ...
|
|
| 20 | 240-1104368 | Прокладка |
Загрузка ...
|
|
| 21 | 240-1104345-Б | Фланец |
Загрузка ...
|
|
| 23 | 216233-П29 | Шпилька |
Загрузка ...
|
|
| 24 | 7511.1104310-10 | Трубка высокого давления 1-ой секции |
Загрузка ...
|
|
| 25 | 236-1104440 | Скоба |
Загрузка ...
|
|
| 26 | 240-1104459 | Скоба |
Загрузка ...
|
|
| 27 | 6561.1104426 | Трубка подводящая в сборе |
Загрузка ...
|
|
| 28 | 240-1104350 | Прокладка |
Загрузка ...
|
|
| 29 | 236НЕ2-1104314-В | Трубка высокого давления 3-ей секции |
Загрузка ...
|
|
| 30 | 240-1104458 | Скоба крепления воздухопроводов |
Загрузка ...
|
|
| 31 | 236НЕ2-1104312-В | Трубка высокого давления 2-ой секции |
Загрузка ...
|
|
| 32 | 236НЕ2-1104316-В | Трубка высокого давления 4-ой секции |
Загрузка ...
|
|
| 33 | 236-1104354-Б | Кронштейн |
Загрузка ...
|
|
| 34 | 240-1104358 | Колодка крепления топливной трубки |
Загрузка ...
|
|
| 35 | 236НЕ2-11043г8-В | Трубка высокого давления 5-ой секции |
Загрузка ...
|
|
| 36 | 236НЕ2-1104320-В | Трубка высокого давления 6-ой секции |
Загрузка ...
|
|
| 37 | 7511.1104345 | Фланец |
Загрузка ...
|
|
| 38 | 7511.1104342 | Шайба |
Загрузка ...
|
|
| 39 | 7511.1104359 | Втулка нажимная |
Загрузка ...
|
|
| 40 | 7511.1104340-10 | Трубка высокого давления |
Загрузка ...
|
|
| 41 | 7511.1104344 | Уплотнитель |
Загрузка ...
|
|
| 42 | 310122-П2 | Болт М10х1х22 |
Загрузка ...
|
|
| 43 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 44 | 236-1104370-Б | Трубка дренажная в сборе |
Загрузка ...
|
|
| 45 | 114650-П29 | Ниппель |
Загрузка ...
|
|
| 46 | 236НЕ2-1104373-Б | Трубка отводящая от головок |
Загрузка ...
|
|
| 47 | 7511.1104433 | Болт |
Загрузка ...
|
|
| 48 | 7511.1104434 | Шайба |
Загрузка ...
|
|
| 49 | 7511.1104370-10 | Трубка дренажная в сборе |
Загрузка ...
|
|
| 50 | 110096-П2 | Болт специальный М14х1,5х30 |
Загрузка ...
|
|
| 51 | 310239-П29 | Болт |
Загрузка ...
|
|
| 52 | 7601.1104346 | Трубка отводящая в сборе |
Загрузка ...
|
|
| 52 | 236-1104346 | Трубка отводящая в сборе |
Загрузка ...
|
|
| 53 | 315454-П29 | Кляммер |
Загрузка ...
|
|
| 54 | 6561.1104422 | Трубка отводящая в сборе |
Загрузка ...
|
|
| 55 | 236-1104441 | Скоба |
Загрузка ...
|
|
| 56 | 236-1104457-Б | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
