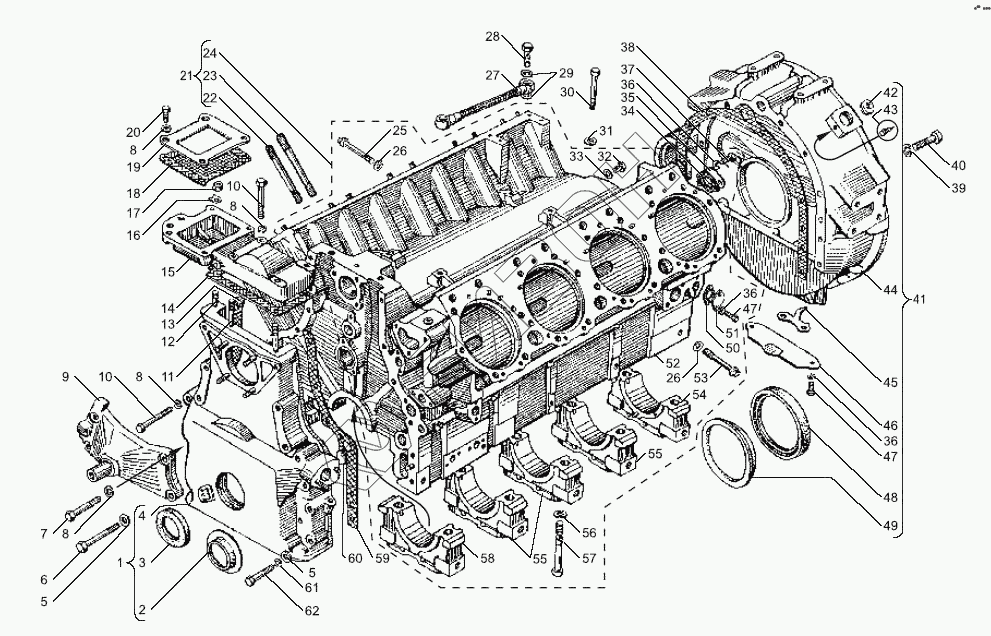

Графический каталог запасных частей к технике: ЯМЗ-6582.10 (Евро 3). Блок цилиндров
1
2
3
3
4
5
5
6
8
8
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
28
29
30
31
36
36
36
38
39
40
41
42
43
44
45
46
47
47
48
48
48
48
49
50
51
52
53
54
55
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236-1002286 | 236-1002286 | Сетка прокладки |
Загрузка ...
|
|
| 236Т-1002284-Б4 | 236Т-1002284-Б4 | Прокладка |
Загрузка ...
|
|
| 316608-П29 | 316608-П29 | Ввертыш |
Загрузка ...
|
|
| 316169-П2 | 316169-П2 | Пробка К3/8" |
Загрузка ...
|
|
| 1 | 238Б-1002261-Б3 | Крышка шестерен распределения в сборе |
Загрузка ...
|
|
| 2 | 236-1002272 | Маслоотражатель крышки шестерен |
Загрузка ...
|
|
| 3 | 8.8722 | Манжета КТТ 65x94 (Венгрия) |
Загрузка ...
|
|
| 3 | 201-1005034-Б5 | Манжета в сборе |
Загрузка ...
|
|
| 4 | 238Б-1002264-Д | Крышка шестерен распределения |
Загрузка ...
|
|
| 5 | 252016-П29 | Шайба |
Загрузка ...
|
|
| 6 | 200827-П29 | Болт |
Загрузка ...
|
|
| 8 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 9 | 7511.1001020-20 | Кронштейн передней опоры |
Загрузка ...
|
|
| 10 | 200325-П29 | Болт |
Загрузка ...
|
|
| 11 | 216344-П29 | Шпилька |
Загрузка ...
|
|
| 12 | 216262-П29 | Шпилька |
Загрузка ...
|
|
| 13 | 238АК-1002266 | Прокладка правая |
Загрузка ...
|
|
| 14 | 236-1002258-А3 | Прокладка верхней крышки блока |
Загрузка ...
|
|
| 15 | 236-1002255-В4 | Крышка блока верхняя в сборе |
Загрузка ...
|
|
| 16 | 312534-П2 | Шайба замковая |
Загрузка ...
|
|
| 17 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 18 | 236-1002283-А | Прокладка с сеткой в сборе |
Загрузка ...
|
|
| 19 | 236-1002282-Б | Заглушка |
Загрузка ...
|
|
| 20 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 21 | 658.1002012-20 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 22 | 7511.1003016 | Шпилька крепления головки цилиндра М16х249 |
Загрузка ...
|
|
| 23 | 7511.1003016-20 | Шпилька крепления головки цилиндров L=205 мм |
Загрузка ...
|
|
| 24 | 658.1002011-50 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 25 | 236-1005180-A | Болт стяжной короткий |
Загрузка ...
|
|
| 27 | 7511.1111620 | Трубка отвода масла от ТНВД |
Загрузка ...
|
|
| 28 | 310264-П29 | Болт |
Загрузка ...
|
|
| 29 | 201-1015624 | Прокладка |
Загрузка ...
|
|
| 30 | 200463-П29 | Болт |
Загрузка ...
|
|
| 31 | 312515-П29 | Шайба |
Загрузка ...
|
|
| 36 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 38 | 236-1002314-Б | Прокладка картера маховика |
Загрузка ...
|
|
| 39 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 40 | 310044-П29 | Болт |
Загрузка ...
|
|
| 41 | 658.1002311-20 | Картер маховика в сборе |
Загрузка ...
|
|
| 42 | 316162-П2 | Пробка |
Загрузка ...
|
|
| 43 | 240-1002333 | Указатель установки угла опережения впрыскивания топлива |
Загрузка ...
|
|
| 44 | 658.1002312-20 | Картер маховика |
Загрузка ...
|
|
| 45 | 236-1002333 | Указатель верхней мертвой точки поршня |
Загрузка ...
|
|
| 46 | 236-1002318 | Крышка люка картера |
Загрузка ...
|
|
| 47 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 48 | 236-1005160-А6 | Манжета в сборе |
Загрузка ...
|
|
| 48 | 8.8877 | Манжета КТТ 140x170 (Венгрия) |
Загрузка ...
|
|
| 48 | 236-1005160-А5 | Манжета в сборе |
Загрузка ...
|
|
| 48 | 236-1005160-А4 | Манжета в сборе |
Загрузка ...
|
|
| 49 | 236-1002315 | Маслоотражатель |
Загрузка ...
|
|
| 50 | 201-1306075-А | Прокладка |
Загрузка ...
|
|
| 51 | 236-1002404 | Заглушка |
Загрузка ...
|
|
| 52 | 658.1002015-20 | Блок цилиндра |
Загрузка ...
|
|
| 53 | 236-1005178-А | Болт стяжной длинный |
Загрузка ...
|
|
| 54 | 236-1005152 | Крышка заднего подшипника коленчатого вала |
Загрузка ...
|
|
| 55 | 238-1005156 | Крышка промежуточного подшипника коленчатого вала |
Загрузка ...
|
|
| 56 | 312304-П | Шайба |
Загрузка ...
|
|
| 57 | 236-1005159 | Болт крышки коренного подшипника |
Загрузка ...
|
|
| 58 | 236-1005140-B | Крышка переднего подшипника коленчатого вала |
Загрузка ...
|
|
| 59 | 238AK-1002265 | Прокладка левая |
Загрузка ...
|
|
| 60 | 45 9827 0016 | Заглушка 38 |
Загрузка ...
|
|
| 61 | 252138-П2 | Шайба пружинная |
Загрузка ...
|
|
| 62 | 200822-П29 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
