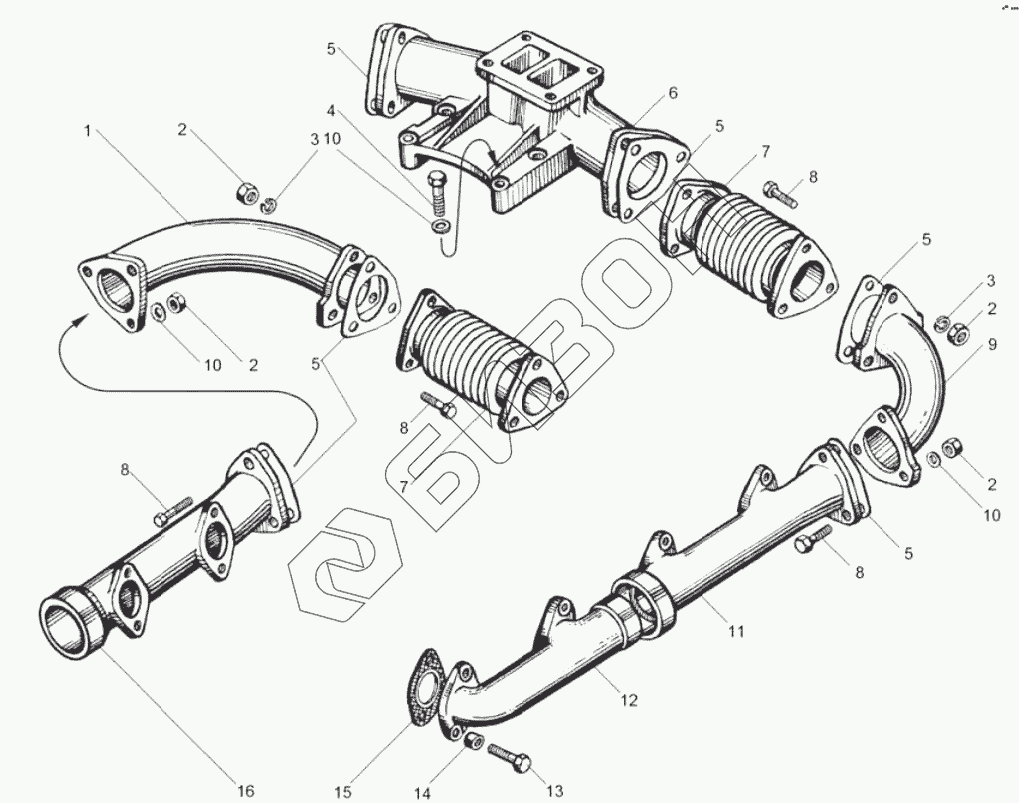

Графический каталог запасных частей к технике: ЯМЗ-7511.10. Коллекторы выпускные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
2
3
3
4
5
5
5
5
5
6
7
7
8
8
8
8
9
10
10
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 7511.1008043-01 Труба подводящая правая
Загрузка ...
2 250512-П5 Гайка
Загрузка ...
3 312361-П2 Шайба
Загрузка ...
4 200320-П29 Болт М10х55
Загрузка ...
5 7511.1008058 Прокладка
Загрузка ...
6 238Ф-1008482 Патрубок-кронштейн
Загрузка ...
7 238НБ-1008088-А Сильфон с фланцами в сборе
Загрузка ...
8 310228-П Болт
Загрузка ...
9 7511.1008042-01 Труба подводящая левая
Загрузка ...
10 312300-П2 Шайба
Загрузка ...
11 7511.1008026 Коллектор выпускной левый задний
Загрузка ...
12 238Ф-1008022 Коллектор выпускной передний
Загрузка ...
13 240Н-1008504 Болт крепления коллекторов
Загрузка ...
14 240Н-1008510 Втулка
Загрузка ...
15 238Ф-1008027 Прокладка
Загрузка ...
16 7511.1008025 Коллектор выпускной правый задний
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
