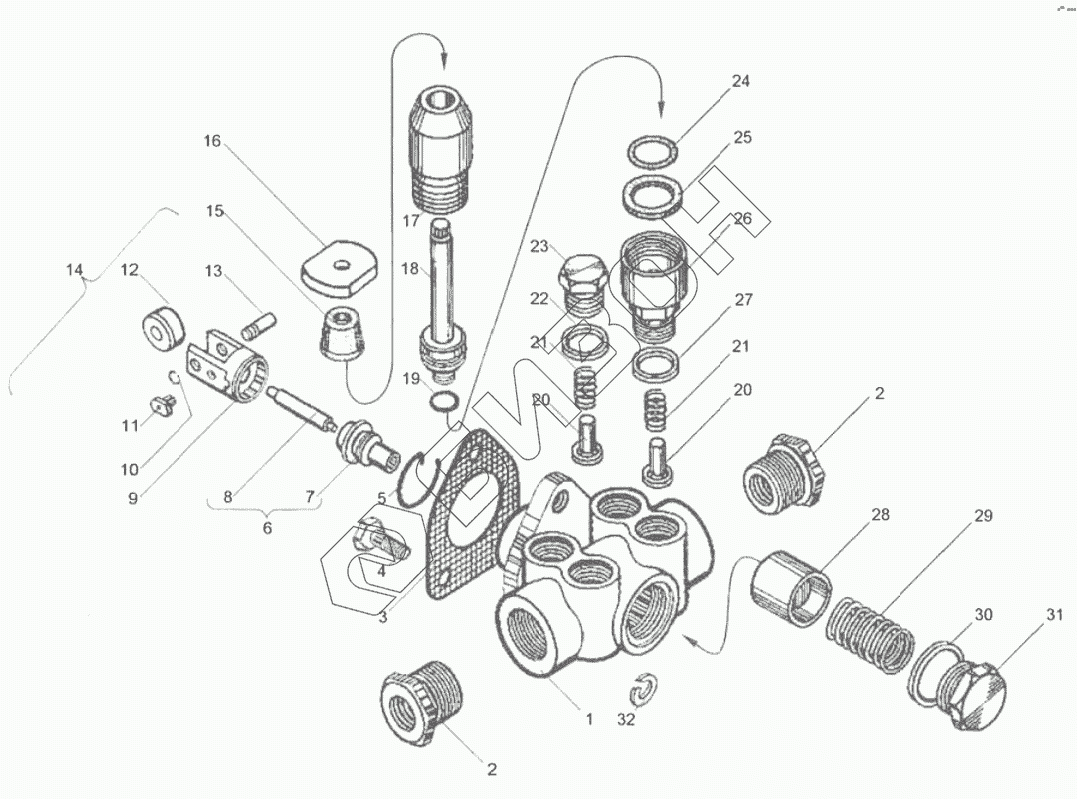

Графический каталог запасных частей к технике: ЯМЗ-7511.10. Насос топливоподкачивающий
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 861.1106010 | 861.1106010 | Насос топливоподкачивающий в сборе |
Загрузка ...
|
|
| 1 | 44.1106013-10 | Корпус насоса с седлом клапана |
Загрузка ...
|
|
| 2 | 17.1111032-10 | Ввертыш корпуса |
Загрузка ...
|
|
| 3 | 240-1106285-01 | Прокладка |
Загрузка ...
|
|
| 4 | 1/09024/21 | Болт М6х20 |
Загрузка ...
|
|
| 5 | 236-1106256 | Кольцо стопорное |
Загрузка ...
|
|
| 6 | 33.1106222 | Шток толкателя со втулкой в сборе |
Загрузка ...
|
|
| 7 | 33.1106223 | Втулка |
Загрузка ...
|
|
| 8 | 33.1106338 | Шток |
Загрузка ...
|
|
| 9 | 42.1106240-20 | Толкатель поршня |
Загрузка ...
|
|
| 10 | 37.1106327 | Кольцо запорное |
Загрузка ...
|
|
| 11 | 236-1106246-Б | Сухарь толкателя |
Загрузка ...
|
|
| 12 | 42.1106242-10 | Ролик толкателя |
Загрузка ...
|
|
| 13 | 42.1106244-10 | Ось ролика |
Загрузка ...
|
|
| 14 | 42.1106238 | Толкатель топливоподкачивающего насоса |
Загрузка ...
|
|
| 15 | 236-1106342 | Колпачок защитный |
Загрузка ...
|
|
| 16 | 236-1106314-В | Рукоятка |
Загрузка ...
|
|
| 17 | 236-1106292-Е | Цилиндр топливопрокачивающего насоса |
Загрузка ...
|
|
| 18 | 236-1106298-Е | Поршень топливопрокачивающего насоса со штоком в сборе |
Загрузка ...
|
|
| 19 | 2531112053 | Кольцо 006-010-25-2-1 |
Загрузка ...
|
|
| 20 | 236-1106264 | Клапан топливоподкачивающего насоса |
Загрузка ...
|
|
| 21 | 33.1106272 | Пружина клапана |
Загрузка ...
|
|
| 22 | 852212 | Шайба |
Загрузка ...
|
|
| 23 | 37.1106031 | Пробка клапана |
Загрузка ...
|
|
| 24 | 236-1106380-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 25 | 236-1106306-Б | Кольцо |
Загрузка ...
|
|
| 26 | 236-1106324-Г2 | Корпус цилиндра |
Загрузка ...
|
|
| 27 | US-M16-NBRДС | Шайба резинометаллическая |
Загрузка ...
|
|
| 28 | 33.1106228 | Поршень насоса |
Загрузка ...
|
|
| 29 | 33.1106232-02 | Пружина поршня |
Загрузка ...
|
|
| 30 | 175.1111166-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 31 | 44.1106234-12 | Пробка пружины |
Загрузка ...
|
|
| 32 | 1/05164/77 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
