Графический каталог запасных частей к технике: ЯМЗ-7511.10. Теплообменник жидкостно-масляный трубчатый
1
1
2
3
4
4
4
4
4
5
5
6
7
7
7
7
8
9
10
10
11
12
13
14
14
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
28
29
29

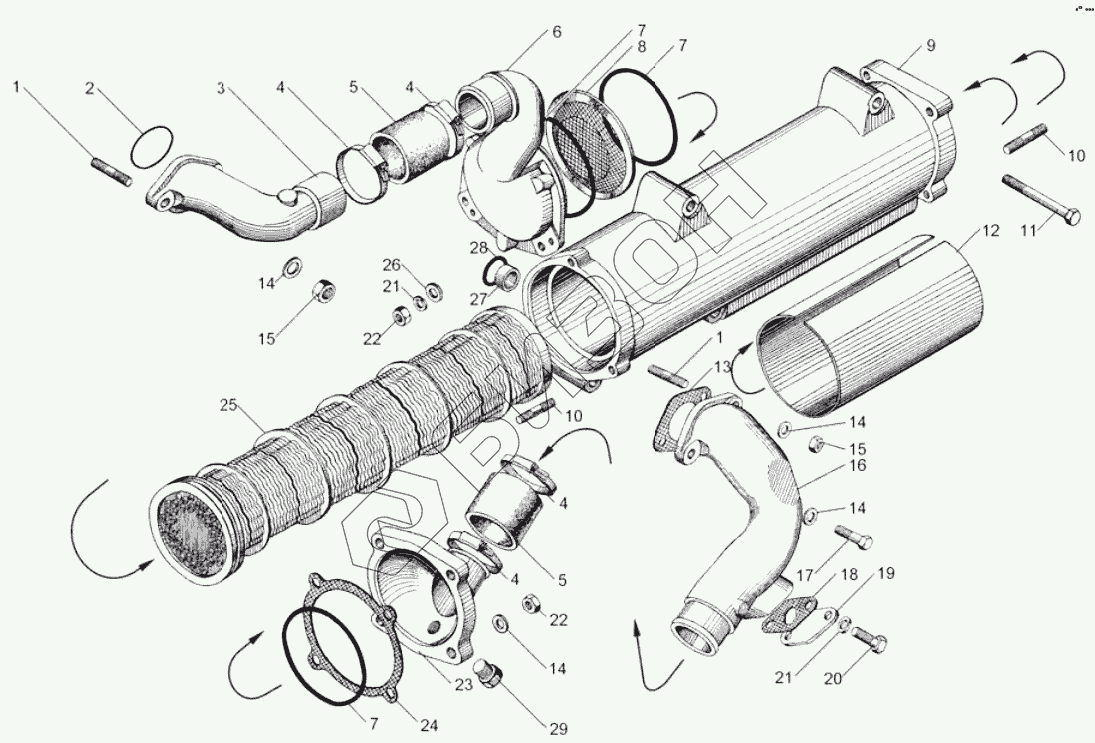

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 7511.1013600 | 7511.1013600 | Теплообменник жидкостно-масляный в сборе |
Загрузка ...
|
|
| 1 | 310423-П29 | Шпилька |
Загрузка ...
|
|
| 2 | 7511.1013725 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | 7511.1013724 | Патрубок подводящий |
Загрузка ...
|
|
| 4 | 8.8388 | Хомут червячный ABA 58-75-C7/9-W1 |
Загрузка ...
|
|
| 4 | 8.8386 | Хомут червячный TORRO S50-70/9C7-W1 |
Загрузка ...
|
|
| 5 | 7601.1013740 | Рукав соединительный |
Загрузка ...
|
|
| 6 | 7511.1013694-01 | Крышка теплообменника передняя |
Загрузка ...
|
|
| 7 | 2531116302 | Кольцо 112-120-46.2-5 |
Загрузка ...
|
|
| 7 | 7511.1013640 | Кольцо |
Загрузка ...
|
|
| 8 | 7511.1013700 | Сетка защитная |
Загрузка ...
|
|
| 9 | 7511.1013622 | Корпус теплообменника |
Загрузка ...
|
|
| 9 | 7511.1013620 | Корпус теплообменника в сборе |
Загрузка ...
|
|
| 10 | 4599793631 | Шпилька |
Загрузка ...
|
|
| 11 | 8.9471 | Болт |
Загрузка ...
|
|
| 12 | 7511.1013623 | Дефлектор |
Загрузка ...
|
|
| 13 | 850.1303188 | Прокладка |
Загрузка ...
|
|
| 14 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 15 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 16 | 7511.1013734-01 | Патрубок отводящий |
Загрузка ...
|
|
| 16 | 7511.1013732-01 | Патрубок отводящий с заглушкой |
Загрузка ...
|
|
| 17 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 18 | 7601.1306075 | Прокладка |
Загрузка ...
|
|
| 19 | 236-1002404 | Заглушка |
Загрузка ...
|
|
| 20 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 21 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 22 | 250510-П29 | Гайка |
Загрузка ...
|
|
| 23 | 7511.1013710-01 | Крышка теплообменника задняя |
Загрузка ...
|
|
| 24 | 7511.1013712 | Прокладка задней крышки |
Загрузка ...
|
|
| 25 | 7511.1013650-02 | Элемент теплопередающий |
Загрузка ...
|
|
| 26 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 27 | 236Н-1013630 | Втулка |
Загрузка ...
|
|
| 28 | 2531116144 | Кольцо 025-031-36-2-5 |
Загрузка ...
|
|
| 28 | 7511.1013638 | Кольцо |
Загрузка ...
|
|
| 29 | 316135-П2 | Пробка |
Загрузка ...
|
|
| 29 | 316632-П29 | Ввертыш |
Загрузка ...
|
