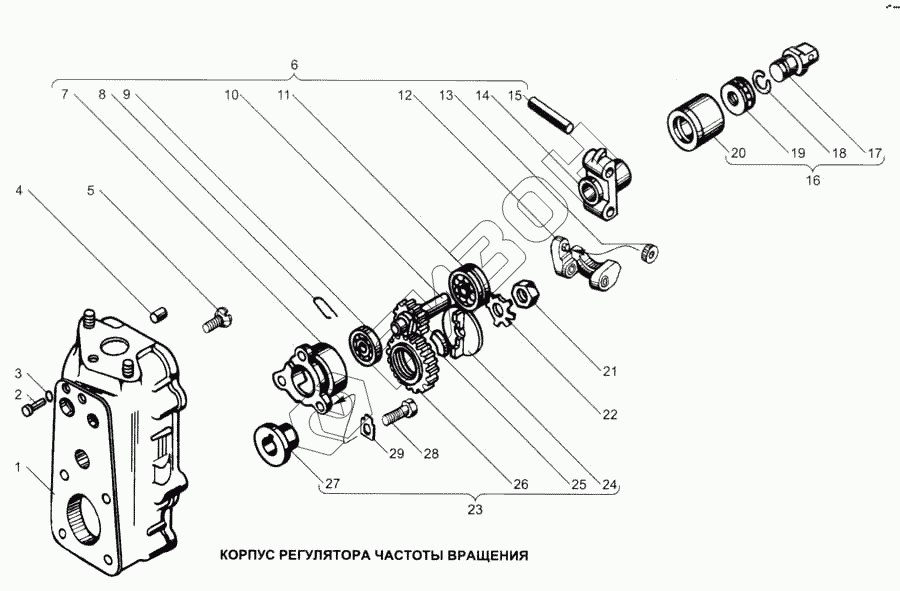

Графический каталог запасных частей к технике: ЯМЗ-7511. Корпус регулятора частоты вращения
1
2
4
5
6
7
8
10
12
13
14
15
16
17
18
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 84.1110022 | Корпус регулятора |
Загрузка ...
|
|
| 2 | 260003-П15 | Палец |
Загрузка ...
|
|
| 4 | 258639-П15 | Штифт |
Загрузка ...
|
|
| 5 | 311200-П29 | Винт |
Загрузка ...
|
|
| 6 | 175.1110300 | Державка грузов в сборе |
Загрузка ...
|
|
| 7 | 236-1110558-В | Стакан подшипников валика державки |
Загрузка ...
|
|
| 8 | 236-1110042 | Стопор пружинный |
Загрузка ...
|
|
| 10 | 236-1110051-В | Валик державки грузов |
Загрузка ...
|
|
| 12 | 175.1110320 | Груз регулятора в сборе |
Загрузка ...
|
|
| 13 | 236-1110532 | Ролик груза регулятора |
Загрузка ...
|
|
| 14 | 175.1110304 | Державка грузов |
Загрузка ...
|
|
| 15 | 236-1110049 | Ось груза регулятора |
Загрузка ...
|
|
| 16 | 60.1110060-02 | Муфта грузов в сборе |
Загрузка ...
|
|
| 17 | 60.1110065 | Пята упорная |
Загрузка ...
|
|
| 18 | 236-1110067 | Кольцо пружинное |
Загрузка ...
|
|
| 20 | 60.1110062-02 | Муфта грузов |
Загрузка ...
|
|
| 21 | 250634-П15 | Гайка |
Загрузка ...
|
|
| 22 | 312556-П29 | Шайба стопорная |
Загрузка ...
|
|
| 23 | 236-1110512 | Демпфер |
Загрузка ...
|
|
| 24 | 236-1110521 | Фланец втулки шестерни |
Загрузка ...
|
|
| 25 | 236-1110517-Б2 | Сухарь шестерни |
Загрузка ...
|
|
| 26 | 236-1110516-Б3 | Шестерня |
Загрузка ...
|
|
| 27 | 236-1110518-Б | Втулка ведущей шестерни |
Загрузка ...
|
|
| 28 | 310140-П15 | Болт |
Загрузка ...
|
|
| 29 | 312529-П15 | Шайба стопорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
