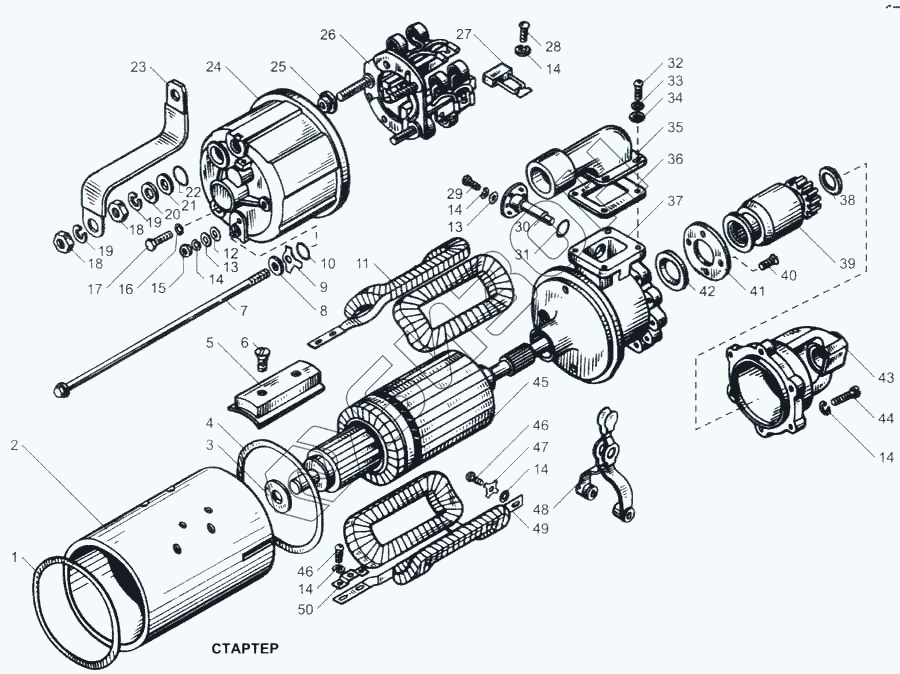

Графический каталог запасных частей к технике: ЯМЗ-7511. Стартер
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
14
14
15
17
18
18
19
19
20
21
22
23
24
25
26
27
28
30
31
32
33
34
35
36
37
38
39
40
41
43
44
45
46
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СТ103А-3708338 | Кольцо уплотнительное |
Загрузка ...
|
|
| 2 | 25.3708101 | Корпус стартера |
Загрузка ...
|
|
| 3 | МХ-1087 | Шайба |
Загрузка ...
|
|
| 4 | СТ103А-3708046 | Кольцо уплотнительное |
Загрузка ...
|
|
| 5 | СТ103-3708102 | Полюс |
Загрузка ...
|
|
| 6 | Х1-11-58 | Винт |
Загрузка ...
|
|
| 7 | СТ103-3708003 | Шпилька стяжная |
Загрузка ...
|
|
| 8 | МХ-0142 | Шайба |
Загрузка ...
|
|
| 9 | МХ-0954 | Шайба замковая |
Загрузка ...
|
|
| 10 | СТ103А-3708045 | Шайба уплотнительная |
Загрузка ...
|
|
| 11 | СТ103-3708150 | Катушка в сборе |
Загрузка ...
|
|
| 12 | 25.3708005 | Шайба уплотнительная |
Загрузка ...
|
|
| 13 | МХ-0276 | Шайба |
Загрузка ...
|
|
| 14 | Х-1482 | Шайба пружинная |
Загрузка ...
|
|
| 15 | 8Х-1533 | Гайка |
Загрузка ...
|
|
| 17 | М8х1х20 | Болт |
Загрузка ...
|
|
| 18 | Х2-9302 | Гайка |
Загрузка ...
|
|
| 19 | 7Х-4289 | Шайба пружинная |
Загрузка ...
|
|
| 20 | МХ-0825 | Шайба |
Загрузка ...
|
|
| 21 | МХ-0037 | Шайба |
Загрузка ...
|
|
| 22 | СТ103А-3708339 | Шайба уплотнительная |
Загрузка ...
|
|
| 23 | СТ103-3708030 | Шина соединительная |
Загрузка ...
|
|
| 24 | 25.3708300 | Крышка коллектора в сборе |
Загрузка ...
|
|
| 25 | СТ103А-3708309 | Втулка |
Загрузка ...
|
|
| 26 | 25.3708320 | Траверса в сборе |
Загрузка ...
|
|
| 27 | 2500.3708050 | Щетка |
Загрузка ...
|
|
| 28 | 7Х-4196 | Винт |
Загрузка ...
|
|
| 30 | СТ142-3708070 | Ось рычага |
Загрузка ...
|
|
| 31 | 16.3708406 | Кольцо уплотнительное |
Загрузка ...
|
|
| 32 | МХ-0905 | Винт |
Загрузка ...
|
|
| 33 | Х-4001 | Шайба пружинная |
Загрузка ...
|
|
| 34 | 8Х-1497 | Шайба |
Загрузка ...
|
|
| 35 | 25.3708001 | Кожух привода |
Загрузка ...
|
|
| 36 | 25.3708002 | Прокладка |
Загрузка ...
|
|
| 37 | 25.3708510 | Корпус привода |
Загрузка ...
|
|
| 38 | 25.3708403 | Шайба упорная |
Загрузка ...
|
|
| 39 | 25.3708600 | Привод в сборе |
Загрузка ...
|
|
| 40 | 25.3708502 | Винт |
Загрузка ...
|
|
| 41 | 25.3708501 | Шайба упорная |
Загрузка ...
|
|
| 43 | 25.3708410 | Крышка привода |
Загрузка ...
|
|
| 44 | 25.3708404 | Винт |
Загрузка ...
|
|
| 45 | 25.3708200 | Якорь в сборе |
Загрузка ...
|
|
| 46 | МХ-1104 | Болт |
Загрузка ...
|
|
| 47 | МХ-1032 | Шайба |
Загрузка ...
|
|
| 48 | 25.3708450 | Рычаг |
Загрузка ...
|
|
| 49 | СТ103-3708120 | Катушка в сборе |
Загрузка ...
|
|
| 50 | 25.3708004 | Пластина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
