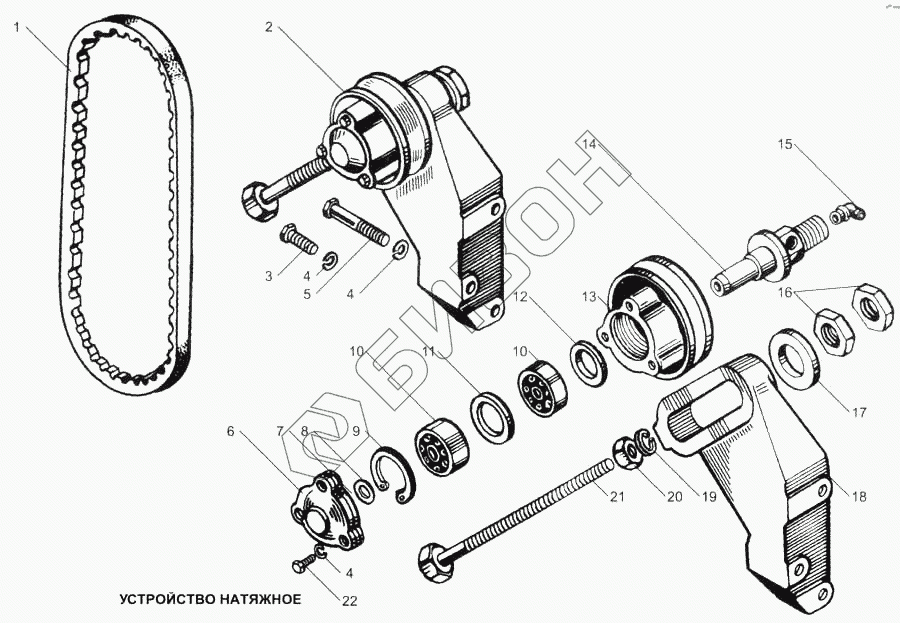

Графический каталог запасных частей к технике: ЯМЗ-7511. Устройство натяжное

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2
3
4
4
4
5
6
7
8
9
10
10
11
12
13
14
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
2 236-3509300-А3 Устройство натяжное в сборе
Загрузка ...
3 201460-П29 Болт М8х30
Загрузка ...
4 252135-П2 Шайба пружинная
Загрузка ...
5 200271-П29 Болт М8х60
Загрузка ...
6 236-3509318-В Крышка шкива
Загрузка ...
7 236-3509320 Прокладка
Загрузка ...
8 236-1028224 Кольцо стопорное
Загрузка ...
9 236-1307148 Кольцо упорное
Загрузка ...
10 4612121266 Подшипник 203А
Загрузка ...
10 4612121322 Подшипник 6-203А
Загрузка ...
11 236-3509324-Б Кольцо распорное
Загрузка ...
12 236-1307107 Кольцо
Загрузка ...
13 236-3509312-В Шкив
Загрузка ...
14 236-3509316-Б Ось шкива
Загрузка ...
16 250659-П29 Гайка М22х1,5-6Н
Загрузка ...
17 204-1308054 Шайба установочная
Загрузка ...
18 236-3509306-А Кронштейн
Загрузка ...
19 252137-П2 Шайба пружинная
Загрузка ...
20 250515-П29 Гайка
Загрузка ...
21 236-3509308-Б Болт-натяжитель в сборе
Загрузка ...
22 201454-П29 Болт М8х16
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
