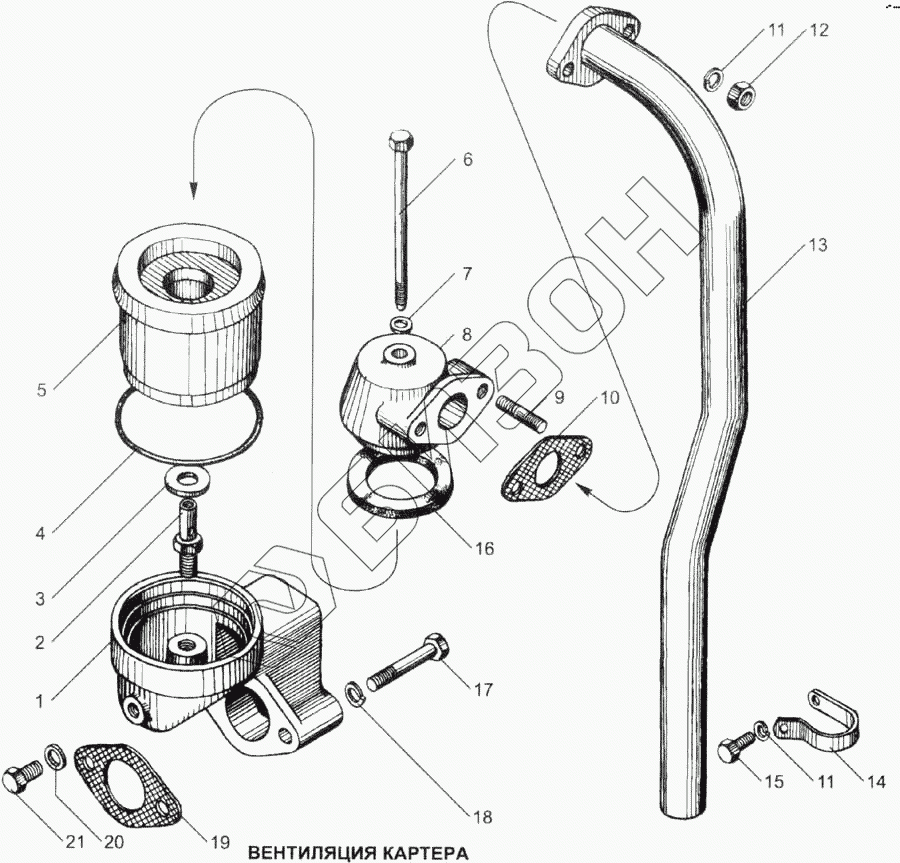

Графический каталог запасных частей к технике: ЯМЗ-7511. Вентиляция картера
1
2
3
5
6
7
8
9
10
10
10
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236МН.1014100 | 236МН.1014100 | Сапун в сборе |
Загрузка ...
|
|
| 1 | 236МН.1014182 | Корпус сапуна |
Загрузка ...
|
|
| 2 | 840.1014129 | Штуцер сливной |
Загрузка ...
|
|
| 3 | 312316-П29 | Шайба |
Загрузка ...
|
|
| 5 | 840.1014107 | Стакан сапуна наружный в сборе |
Загрузка ...
|
|
| 6 | 310031-П29 | Болт |
Загрузка ...
|
|
| 7 | 312638-П | Шайба |
Загрузка ...
|
|
| 8 | 236МН-1014142 | Крышка сапуна |
Загрузка ...
|
|
| 9 | 216526-П29 | Шпилька |
Загрузка ...
|
|
| 10 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 10 | 236-1011296 | Прокладка переднего фланца |
Загрузка ...
|
|
| 12 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 13 | 236МН.1014250 | Трубка отвода газов в сборе |
Загрузка ...
|
|
| 14 | 315450-П29 | Кляммер |
Загрузка ...
|
|
| 15 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 16 | 840.1014136 | Прокладка крышки |
Загрузка ...
|
|
| 17 | 200322-П29 | Болт |
Загрузка ...
|
|
| 18 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 19 | 236МН.1014272 | Прокладка сапуна |
Загрузка ...
|
|
| 20 | 312434-П | Шайба |
Загрузка ...
|
|
| 21 | 310219-П29 | Болт пробка М10-1-14 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
